曾记否，就在2020年春节一场突如其来的疫情，餐饮业遭受重击。“吃货”们更是翘首以盼饭店开业纳客的日子。
那时，是否曾经想过，如果有这样一家餐厅：食材精挑细选，严格检测，并由食品厂集中配送；厨师、服务员均为机器人，降低人人接触传染风险；进门有效识别客人健康状况，测温、消毒、机器人导引就座、触屏点餐、机器人炒菜、机器人将点餐送到面前.....
而现在，这样的餐厅真的来到我们身边，不仅仅有火锅，还有炒菜、煲仔饭、麻辣烫、汉堡、冰激凌、饮品等应有俱全。
煲仔饭是这样生产的——

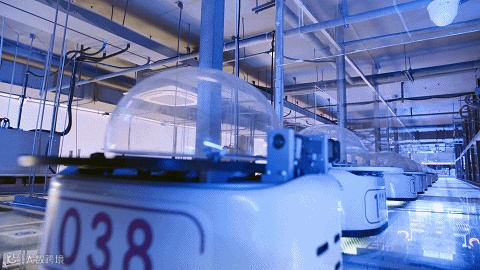

传菜是这样的——

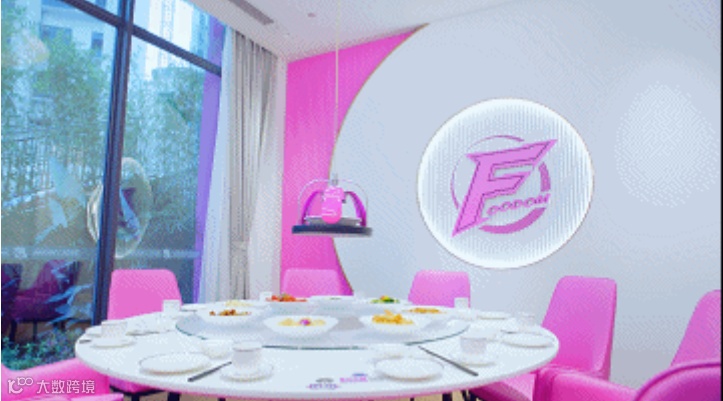

而其中一个比较关键的系统，便是上述云轨传输系统，其将一份份美食精准的呈现在顾客面前。
非常有幸参与上述机器人餐厅基于BIM的设计深化工作，包括云轨系统深化、云轨系统与机电安装碰撞检查并优化、轨道配件加工图、提料以及施工图等。
而今天我们分享的这道"菜”，就是云轨系统的一个末端构件“出菜口”。

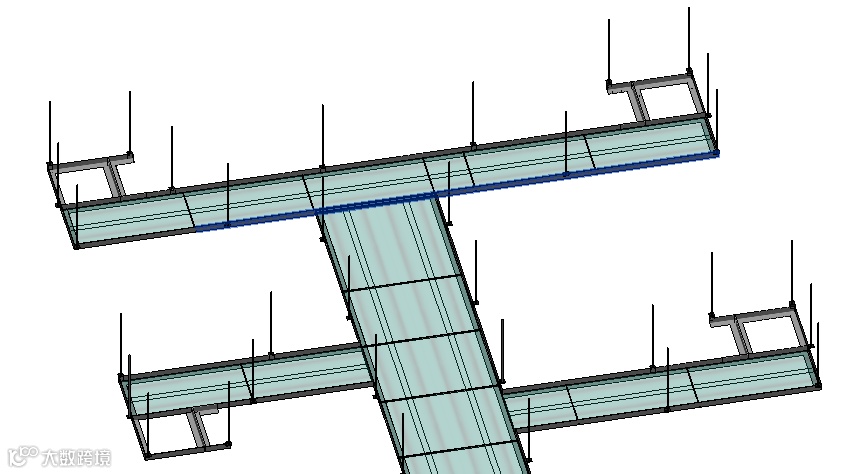

图：云轨系统局部

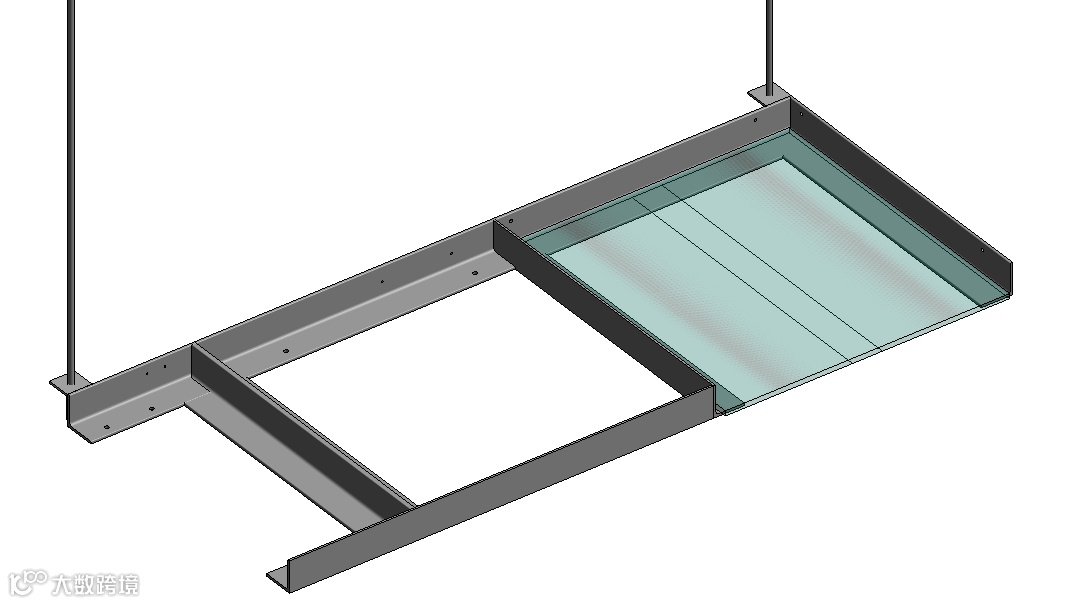

图：B型出菜口三维效果图
从BIM模型来看，这似乎这并不复杂，而要达到项目的应用要求，其实并不简单。
一、根据项目要求筹划族的创建及参数设置
云轨玻璃族：该构件对规格尺寸、材质、加工工艺、拼装间隙、框架装配间隙、支撑体系要求特别严格。本族采用了公制常规模型嵌套常规注释族制作，在整体云轨排版时可以直接反应玻璃规格，避免非标构件规格过于繁多。
云轨框架族：云轨框架采用公制结构框架与支撑创建，模型行为材质为混凝土；

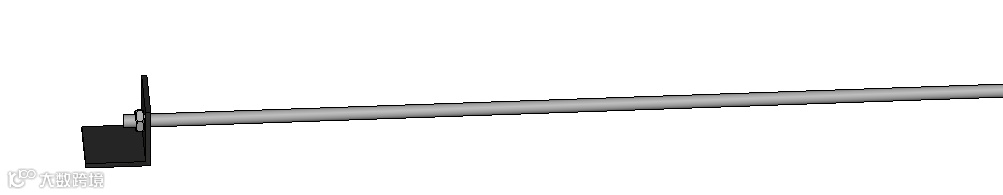

云轨吊耳朵及吊杆：采用基于面的公制常规模型创建，其中吊杆螺母为嵌套族；
框架开孔类族：采用常规模型空心拉伸创建，分别创建水平开孔和垂直开孔，孔径、孔深可参。其实使用基于面的公制常规应该更方便使用。
以上构件(含开孔）已经具备了模型组装的条件。
二、构件拆分、模型组装及应用
1、构件拆分：云轨系统构件（含杆件）均需要预制加工，保证轨道高精度要求。因此需要结合云轨系统技术要求进行拆分。云轨玻璃、吊挂系统、轨道框架系统等

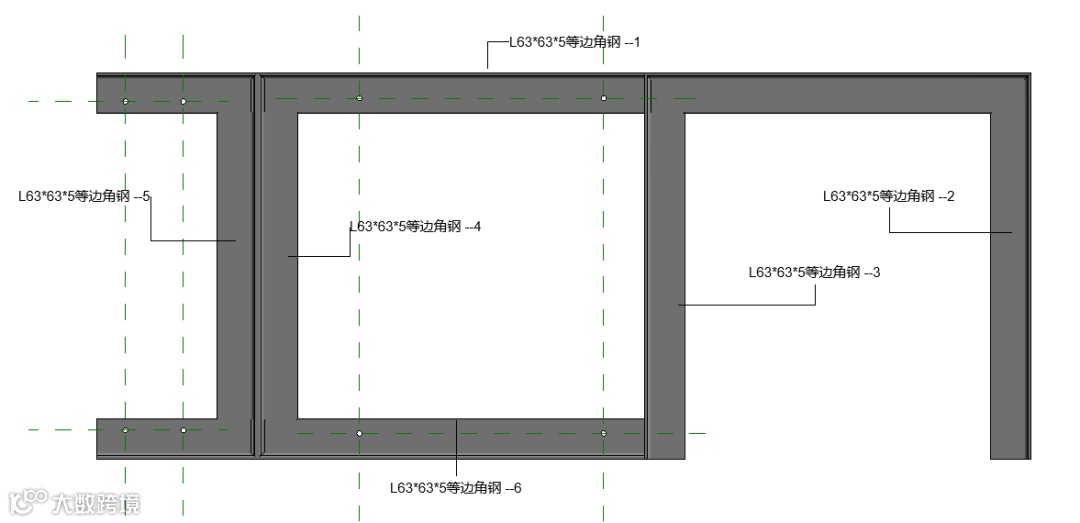

比如本出菜口单元所需要的框架进行拆分并编号。本图隐藏了尺寸标注以及其他涉密常规类型标记。

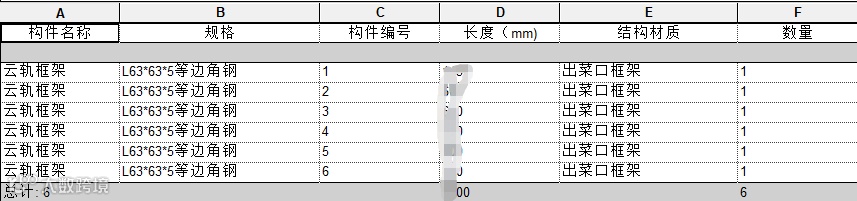

2、明细表统计框架规格及数量

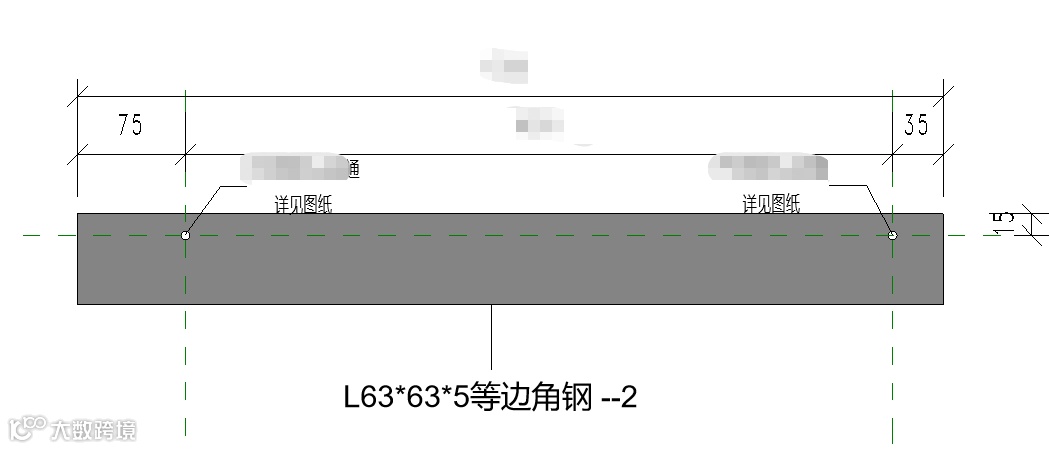

3、杆件加工：根据设备安装的需要，需对构件进行预制加工，加工厂组装，以保证加工精度。拿2#构件为例。
4、综合出图：一个构件需要详细的表达加工要求，需要导出CAD图纸。对以上进行成果进行整合出图。
三、回顾总结
其实，做BIM和做菜是一样一样的！需求分析、素材准备、方法研究、流程设计、应用方法、信息添加、成果呈现。就餐饮而言，每位顾客其实更希望得到可口的美味，干净整洁的就餐环境。而就咨询服务而言，客户也是希望能得到应有的服务价值，这就需要一个真正专业的团队，运用先进的技术手段和工具，提供完美的成果。
你品，你细品！ 感恩科技给人民生活与工作带来的改变！
