每日一族 I 导读

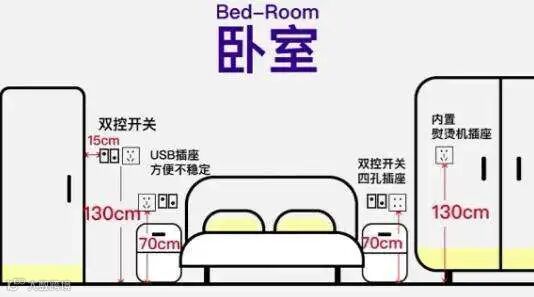

随着家用电器的增多，对电源插座设置位置和数量的要求也越来越高，能否随手在合适的位置接上电源，成了电气精细设计一个最主要的标准。当然电源插座也不能随意的增加，成本控制是一方面，太多的电源插座会破坏精装墙壁的整体美观。这就需要我们不仅仅从规范角度给予精装公司反馈，还要以人为本，考虑使用的合理性。
因此，在精细化BIM模型创建时，常会碰到需要准确定位开关、插座点位的情形，并配合其他构件论证点位的合理性，因此需要创建拟选开关、插座等的构件族。
今天，我们就分享一个单联开关的族。
族样板：公制电气设备
族类别：电气—电气装置

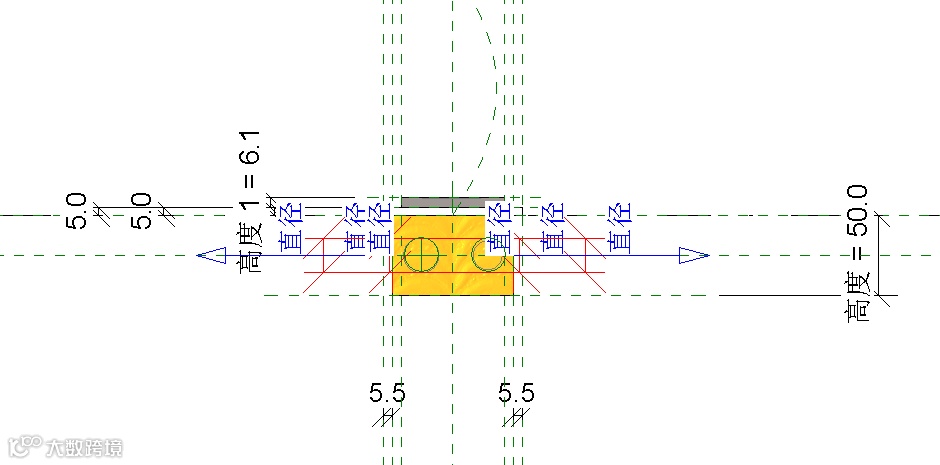

族：参照标高楼层平面视图

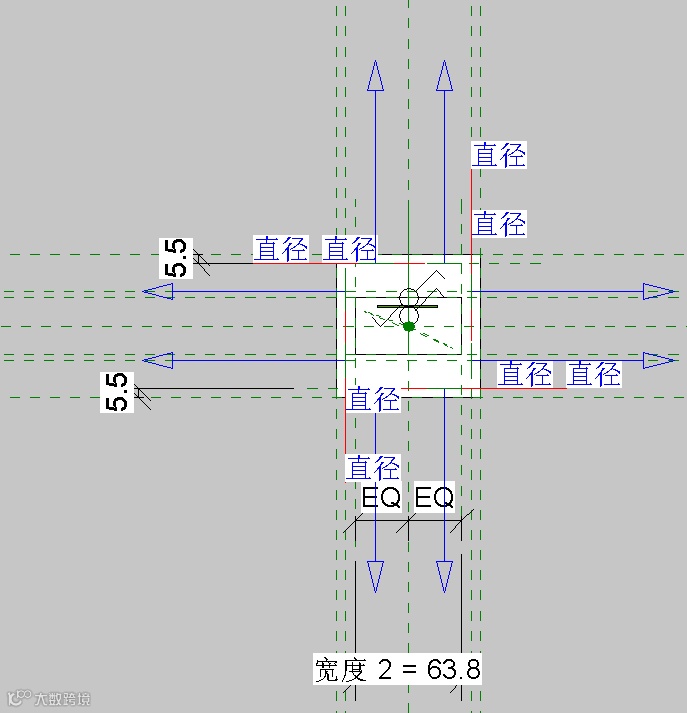

族：前立面视图

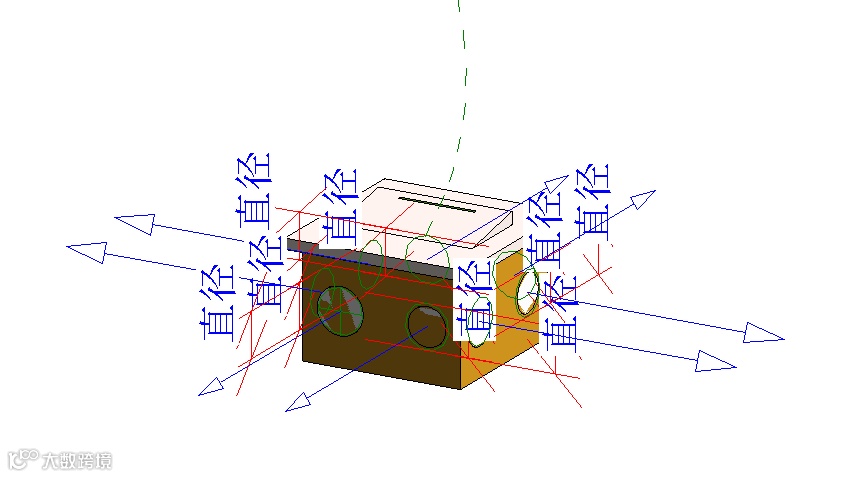

族：三维视图
每日一族 I 族参数

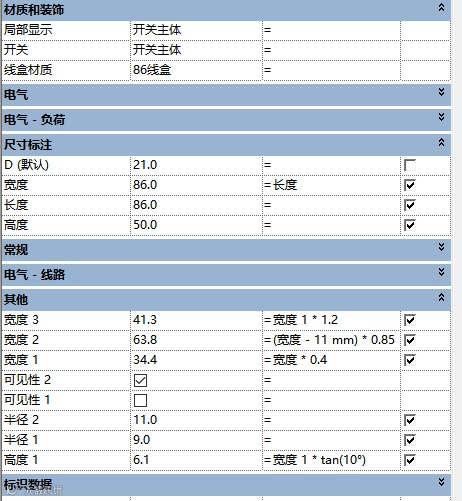

族：参数列表
本族中参数多为族样板预设参数。而下表所罗列的参数，为本族自行添加编辑的参数，分别用来控制开关材质、规格尺寸、可见性及其他相关尺寸标注参数。
每日一族 I 族测试

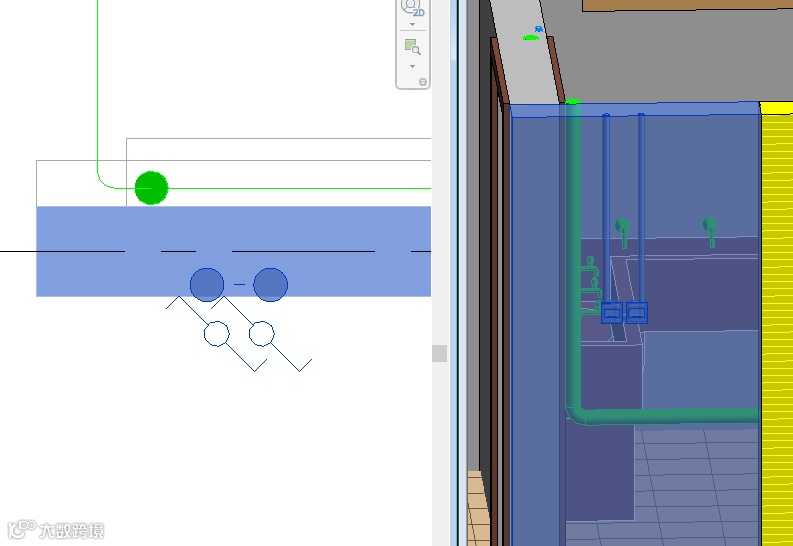

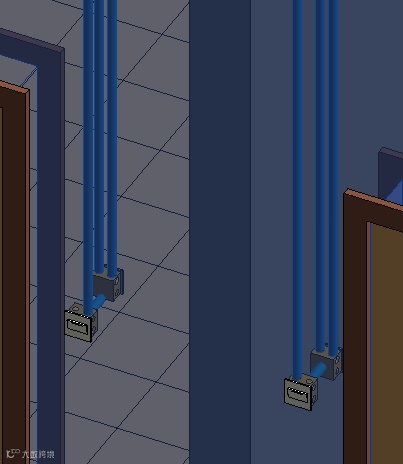

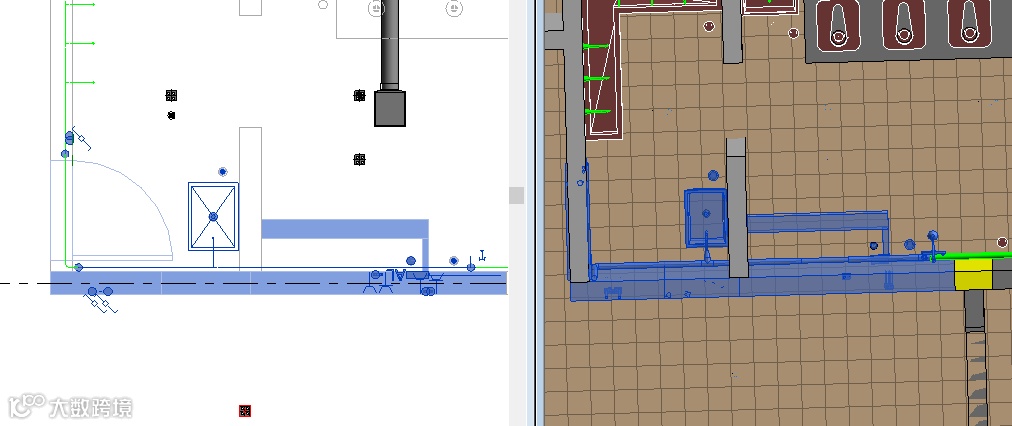

由于该族设置的限制条件主体为面，载入项目时放置时只能选择主体—面上。

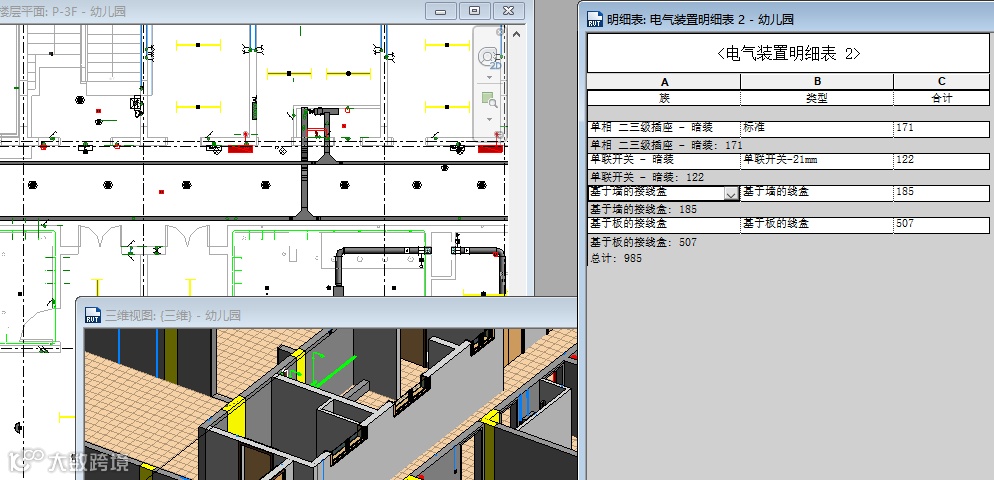

在项目中确定点位的同时，可以快速统计出该同类别的前期装置的明细表
