七踩重昂角科斗拱概述

角科斗拱是位于转角柱上，承接转角部位荷载，并传递给角柱的斗拱。在房屋的转角处，斗拱的两个外立面完全一致。这个构件与屋檐转角处的角梁组合在一起，构成完整复杂的转角结构，故其结构远远较平身科、柱头科两种斗拱要复杂。

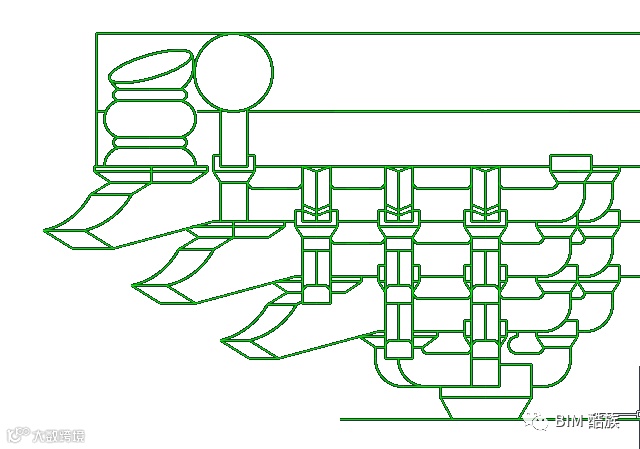

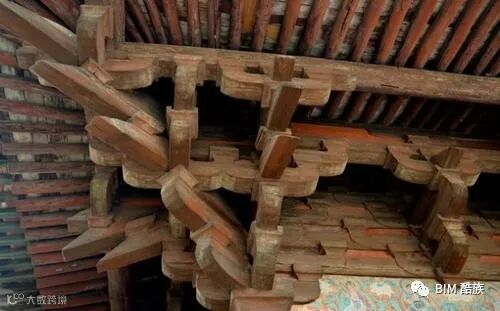

图1：古建筑中的角科斗拱（来自网络）

角科斗拱的构造方式其实与一般的斗拱差不多，其结构逻辑都是以各构件的受力来进行榫卯咬合，其目的都是为了让整个木构建筑更加整体结实，同时也要方便加工和拆装替换。这其实就是古代工匠的智慧所在，看似复杂，其实结构逻辑清晰。

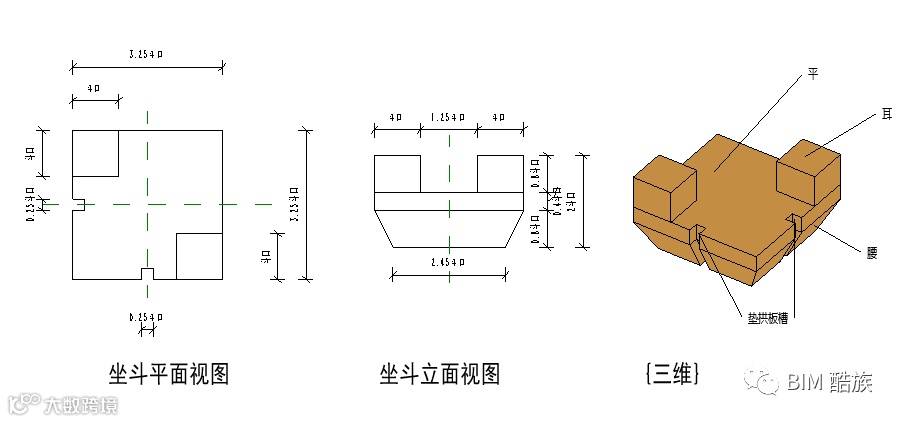

第一层:坐斗。角科斗拱的第一层为坐斗，角科坐斗刻口要满足翘或昂，斜翘搭置的要求，除沿面宽、进深方向刻十字口外，还要沿角平分线方向刻斜口子，以备安装斜翘或昂。此外，由于角科斗拱落在坐斗刻口内的正搭交构件前端为翘，后端为棋，故每个刻IZl两端宽度不同。

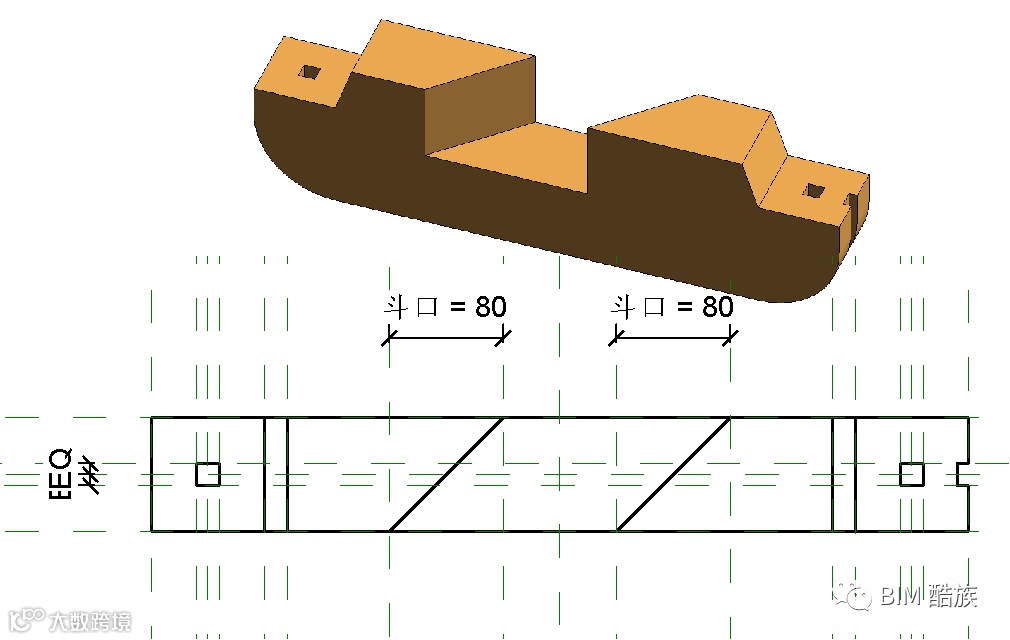

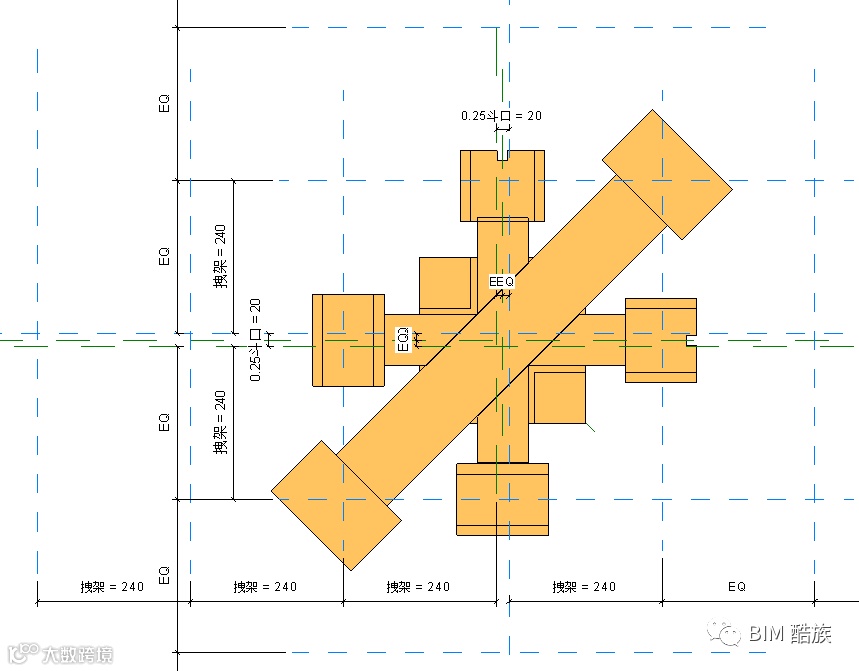

第二层:正十字口内置交翘后带正心瓜拱，对角线方向扣斜翘。搭交正翘头上各置十八斗一件，斜翘头上的十八斗采取与翘连做的方法，将斜翘十八斗的斗腰、斗底与斜翘用一木做成。在碑亭的上檐角科斗拱中第二层有三个构件交接，结构紧密。

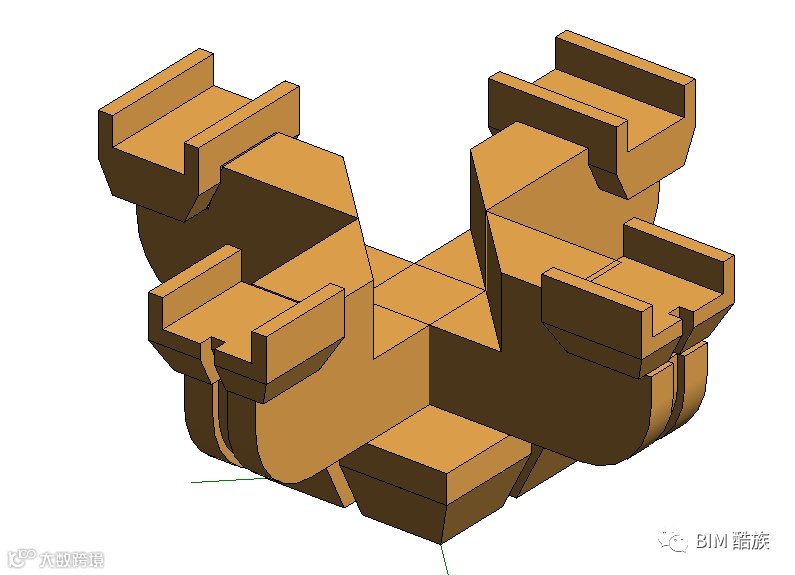

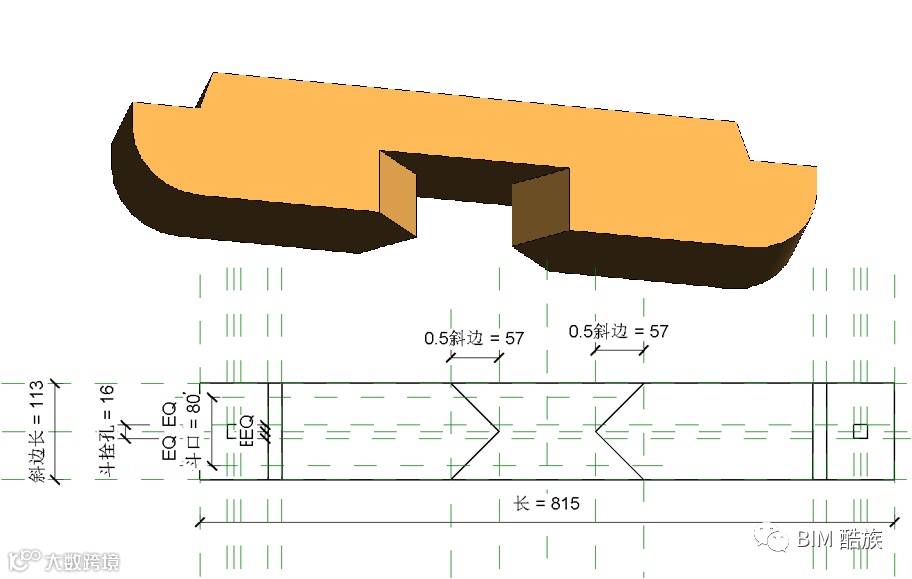

第三层:在正心位置安装搭交正昂后带正心万拱两件，迭放在搭交翘后带正心瓜拱之上，在外侧一拽架处，安装搭交闹昂后带单材瓜拱两件，内侧一拽架处，安装里连头合角单才瓜拱两件，此瓜拱通常与相邻平身科的瓜拱连做，以增强角科斗拱与平身科斗拱的联系。在搭交正昂、闹昂前端，各置十八斗一件，在搭交闹昂后尾的单才瓜拱拱头各置三才升一件，在对角线方向扣斜头昂一件，斜昂昂头上的十八斗可与昂连做，以便安装。

第四层:在斗拱的最外端，置搭厢拱两件，外拽部分同样置搭，整个第三层形成沿对角线对称的形状，里拽与外拽都有。里拽，在里连头合角单才瓜拱之上，置里连头合角单才万拱两件。对角线方向置由昂一件，由昂是角科斗拱斜向构件最上的一层昂，它与平身科的耍头处在同一水平位置。由昂常与其上面的斜撑头木连做，采用两层构件由一木连做，可加强由昂的结构功能，是实际施工中经常采用的方法。

在角科斗拱中，三个方向的构件相交在一起时，一律按照山面压檐面(即进深方向构件压面宽方向构件)，斜构件压正构件的构造方式进行构件的加工制作和安装。由昂以下的构件(包括由昂)，都按照这个构造方式。当由昂与斜撑木连做时，需要将斜撑头木的刻口改在上面。
