BIM在机电工程中的应用，除了传统的管线碰撞检查、管线综合优化、净高分析、预留孔洞出图，发展装配式机电施工等应用外，还应该有更大的应用价值去发掘。更多的应该研究优化工艺、设备选型、商务合约、质量管控及进度管控等方面的应用，充分发挥BIM价值。
我们在这方面做了一定的研究。今日我们的一位机电BIM工程师提起来，要在BIM模型视图中创建构件说明表格，将系统中关键工艺参数及关键设备进行注释，让信息更加直观、具体，可以快速的服务工艺优化、设备选型、合约采购等。
Revit自带明细表统计功能，并且明细表也可以作为视图放置到图纸视图中。用过的都知道需要进行创建、过滤、格式化操作等，比较繁琐。是否可以自定义创建明细表，放置于任意视图中去直接准确的表达BIM模型信息。

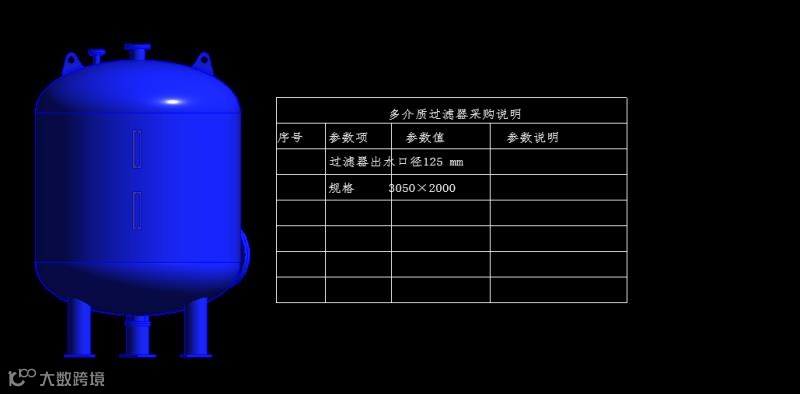

为此，我们创建了一个可以自定义的明细表。例如：在剖面视图创建一个明细表，来表达该剖面关键信息。
每日一族 I 一种多视图放置的自定义明细表
族样板：公制常规注释
Step1 创建一个表格，并将表格进行参数化。表格是数据的承载容器，可以将有效信息汇总、归类。
作为表格的参数无非是表格宽度、高度、行数、列数、行间距、列间距等等。
使用Excel创建表格当然方便，但是在Revit中，特别是在公制常规注释族样板中创建表格，确实不容易。该族样板编辑环境，仅提供了垂直相交的两个工作平面。基准只提供了参照线。只能通过详图中的线进行表格绘制。

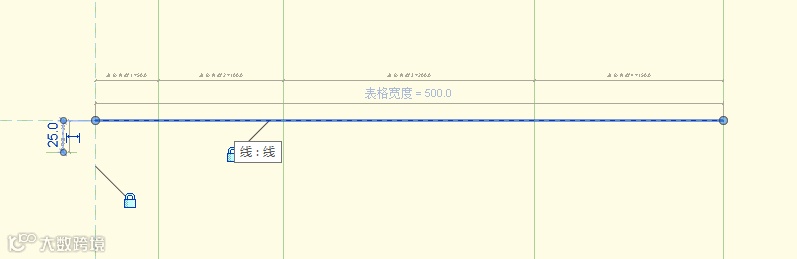

（1）首先绘制一条水平直线，锁在水平工作平面上，端点与垂直工作平面对齐错锁定，临时标注转化为永久标注。关联创建的表格宽度参数。

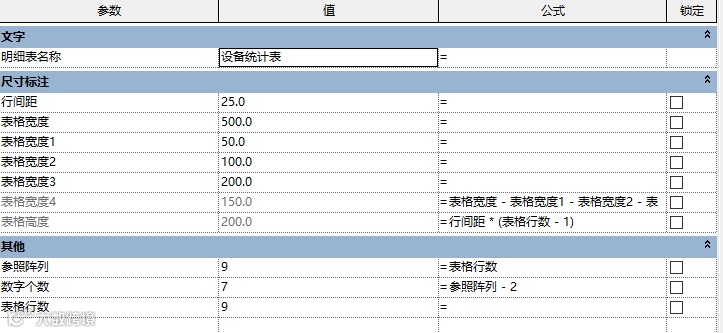

（2） 随意绘制几条竖向参照线，并对相邻参照线进行标注，设置参数并关联。如上图所示，参数设置如下表所示：

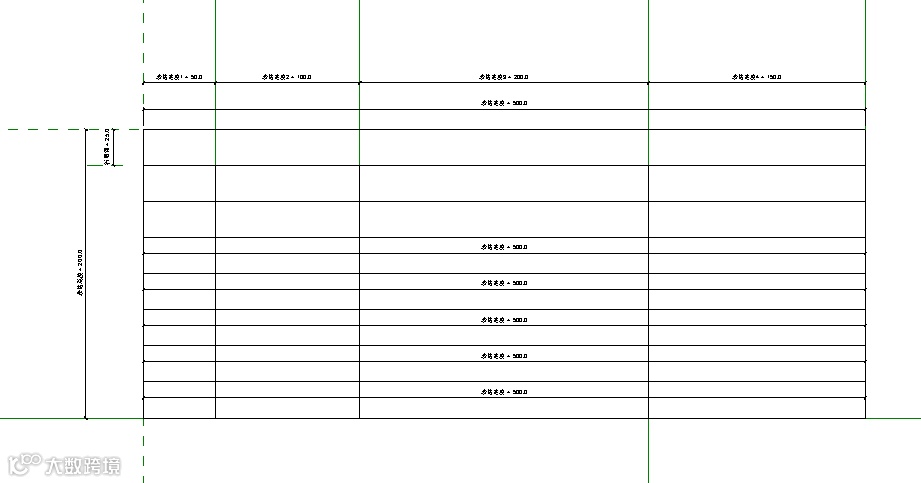

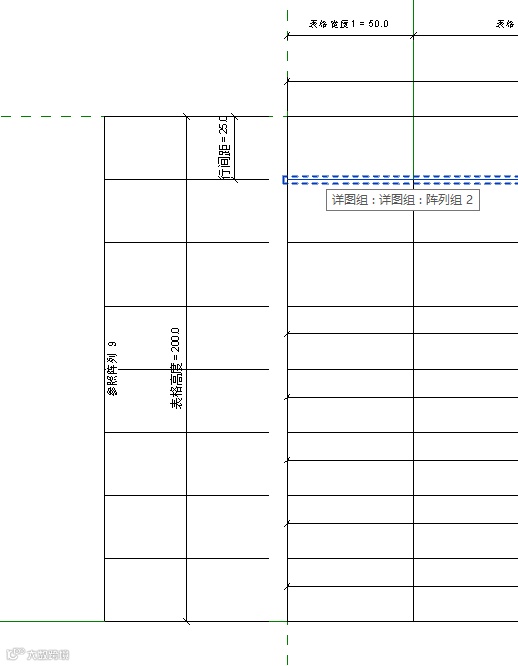

（3） 对水平直线进行直线阵列，到第二点。为设定行间距，设置参照线并给定行间距参数。参照线即为阵列第二点位置，设置阵列数量参数。在设置参照线，并设置表格高度参数，运用公式表达表格高度与行间线及阵列数量的关系。

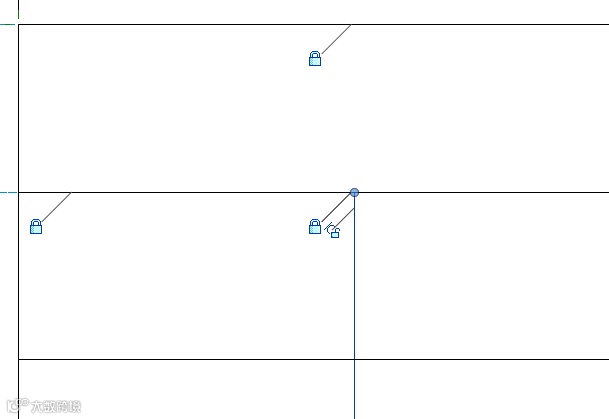

（4）微调中间竖向表格分割线的端点位置，与参照线对齐锁定。
如此，参数化的表格便创建完成。
Step2 嵌套常规注释族及多重材料标记族，并与表格关联锁定。

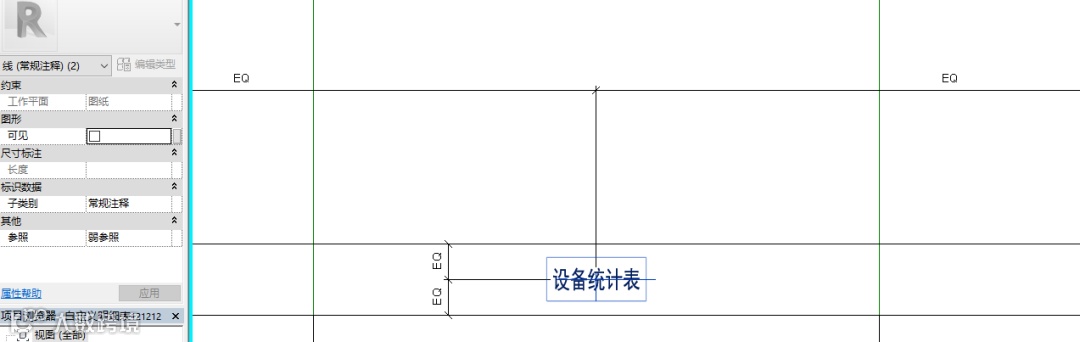

（1） 在公制常规注释族样板中，文字和标签均无参照，无法锁定位置。因此，本族采用了嵌套常规标签的做法，通过参照线或设定的直线（需要勾选不可见）进行位置锁定。其他标签用户可自行添加。这里只是介绍添加后对齐锁定参照的方法。
常规注释的编辑，在这里就不再多提，之前已经讲过。

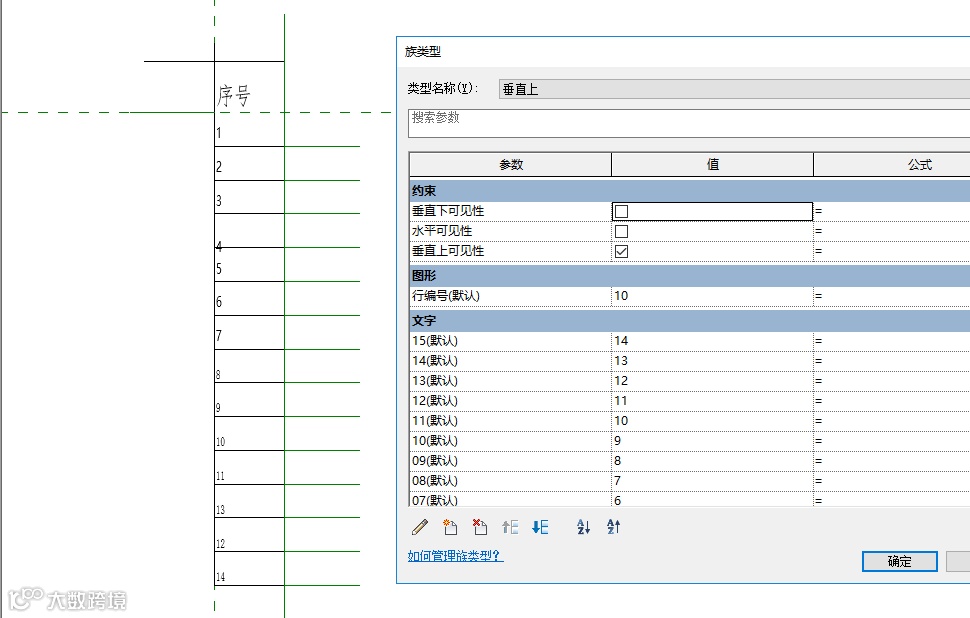

（2）为了自动生成序号，根据多重材料标记族的特点，对该族进行了二次编辑，嵌套到本族中。参数进行关联。比如间距关联本族行间距。
这里发现很有意思的情形，Revit自带的这个族居然是没有做完的。当调整间距参数，居然标签位置不变！！
不知道仔细的您发现了没有，我一直在怀疑，难道我用的是假的Revit。（破解学习版）
标签锁定其自身参照线就好了，可能族的参照线可见性设置不可见。
（3）同样的操作，锁定新的多重材料标记的族的位置。
这个族就OK了。
每日一族 I 族参数
每日一族 I 族测试
参数很简单，通过几个参数就实现表格的自动参变。在具体项目中再加入想要表达的注释标签，关联想要表达的模型信息。
