01
三踩单昂、五踩单翘单昂平身科斗拱
单昂三踩斗拱是进深方向构件，在大斗之上为昂（昂上为耍头），从正心向内外各出一踩，共三踩的斗拱。明清出踩斗拱中桃出最小的斗拱。
无论在书籍还是在网络资料中均鲜有提及。在《清代营造则例图版》中也仅仅给了如图1所示式样。

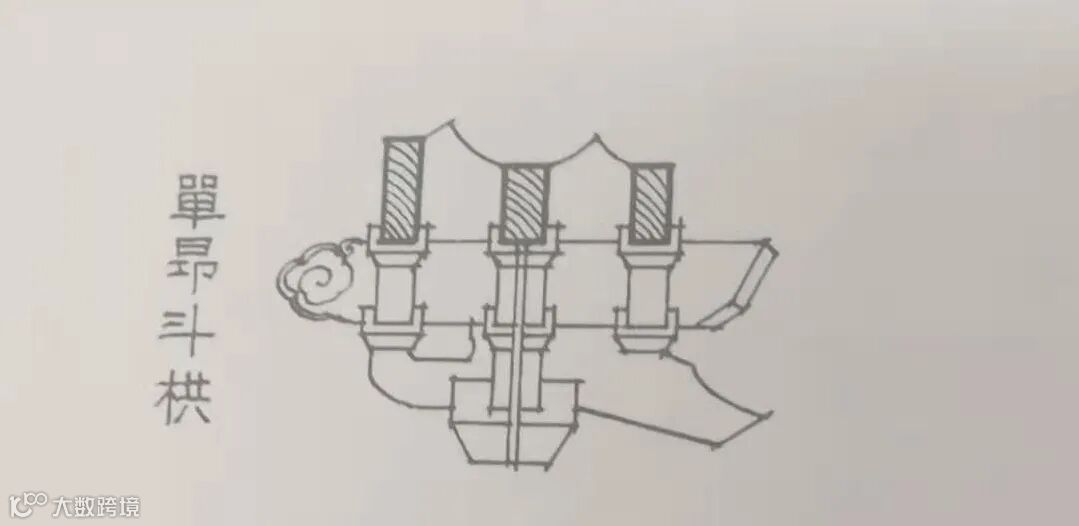

图1：三踩单昂平身科斗拱
由本专题前几期对七踩重昂平身科斗拱的解读，我们依据以上样式不难装配出该攒斗拱。这就是活学活用，举一反三。下图为用七踩斗拱的斗拱件装配出三踩单昂斗拱的三维视图（将正心枋、挑檐枋、井口枋透明处理）。

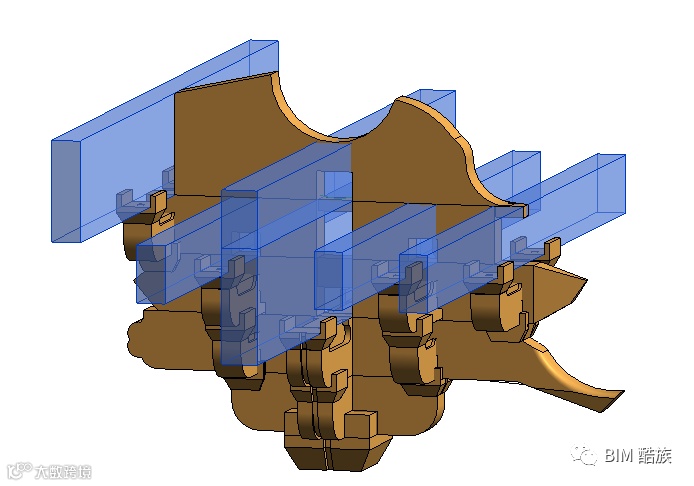

图2：三踩单昂平身科斗拱三维视图
不难看出，该攒斗拱分别由坐斗、昂、正心瓜拱、正心万拱、耍头、桁椀及其他斗件组装而成。

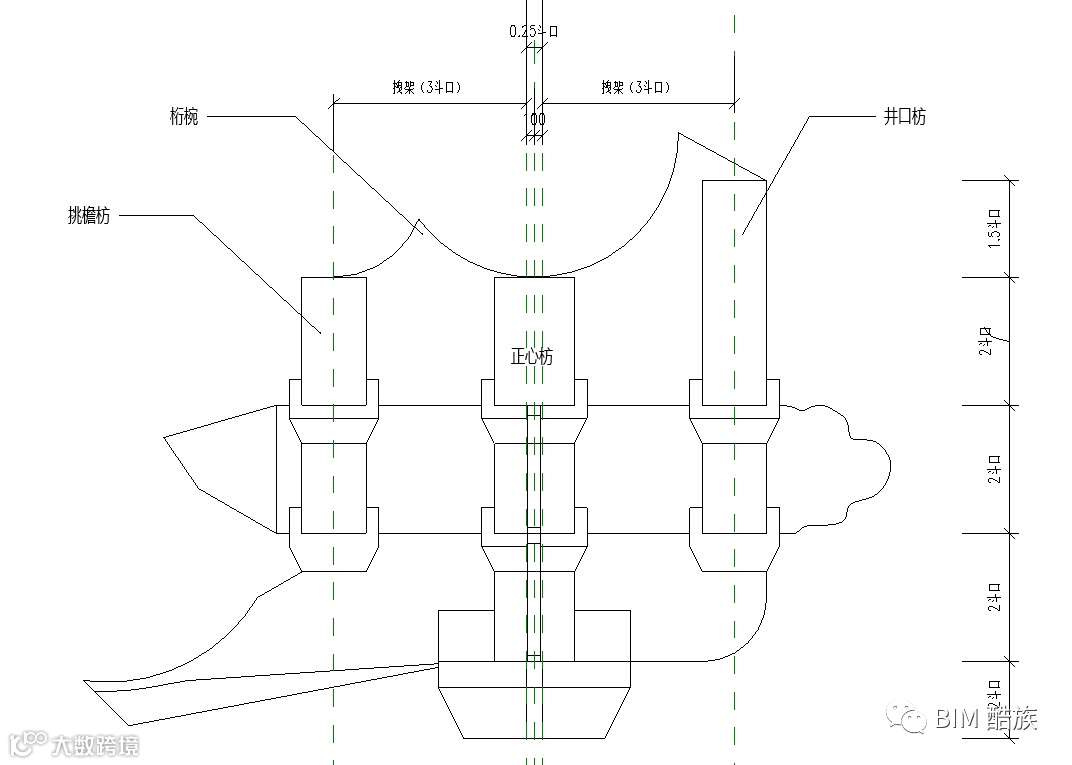

图3：三踩单昂平身科斗拱立面布置图
在本攒斗拱中山面件昂、撑木头及桁椀需要根据拽架定长度，因此需要另建构件族以确保该攒斗拱的形变能力。

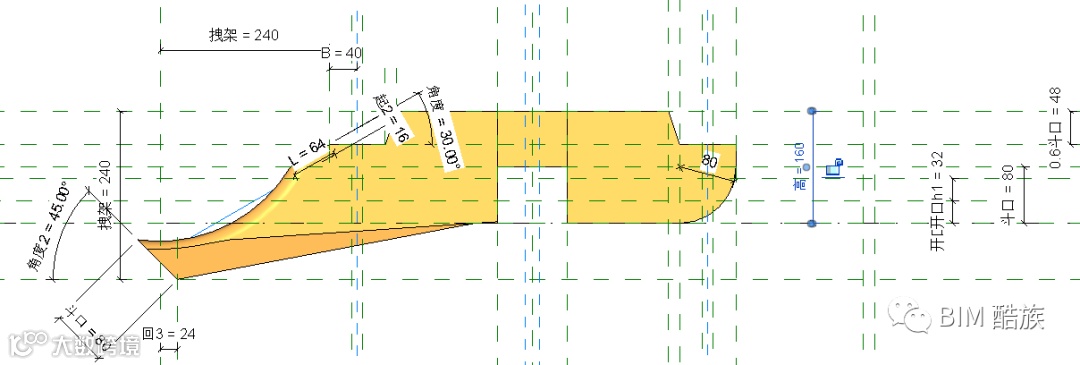

图4：单昂族前立面视图

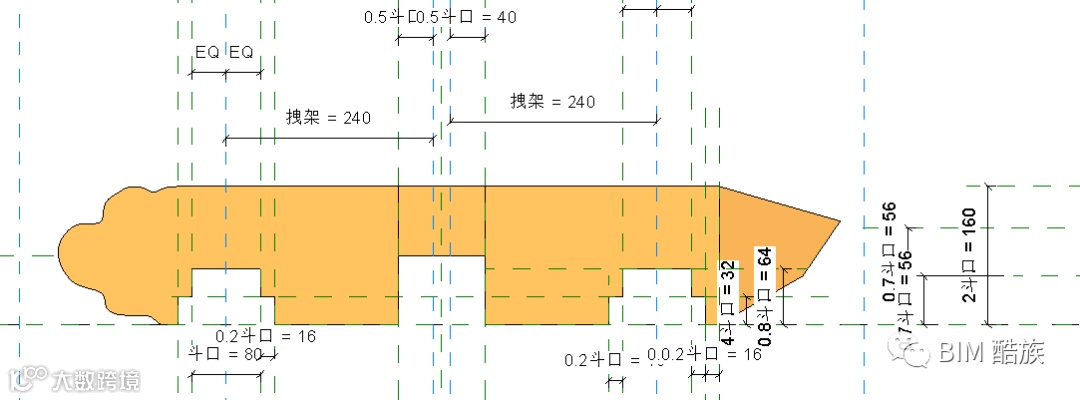

图5：耍头族前立面视图（请自动忽略菊花头）

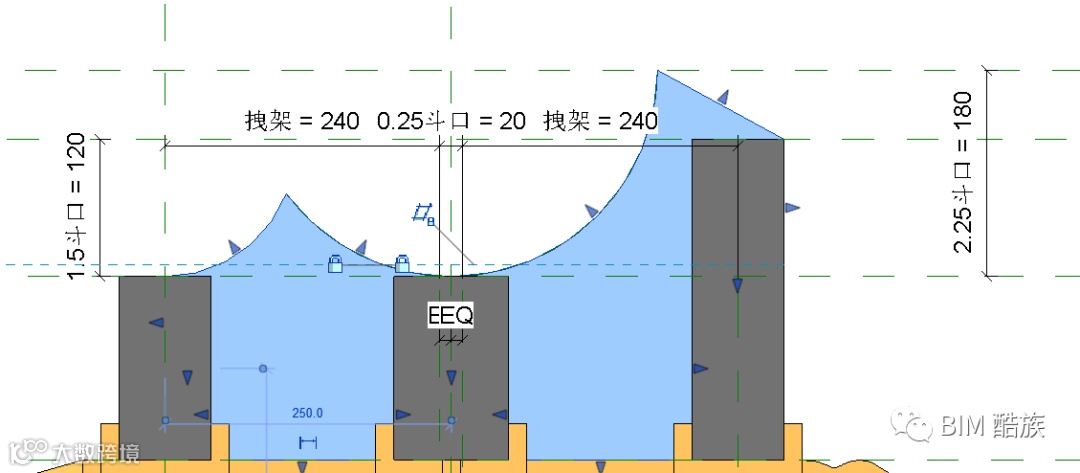

图6：桁椀形体在本族中创建拉伸形体
同样道理，我们又组装成五踩单翘单昂平身科斗拱。其中山面拱件翘、单昂、耍头、撑木头、桁椀的构件新创建族。
图7：五踩单翘单昂平身科斗拱

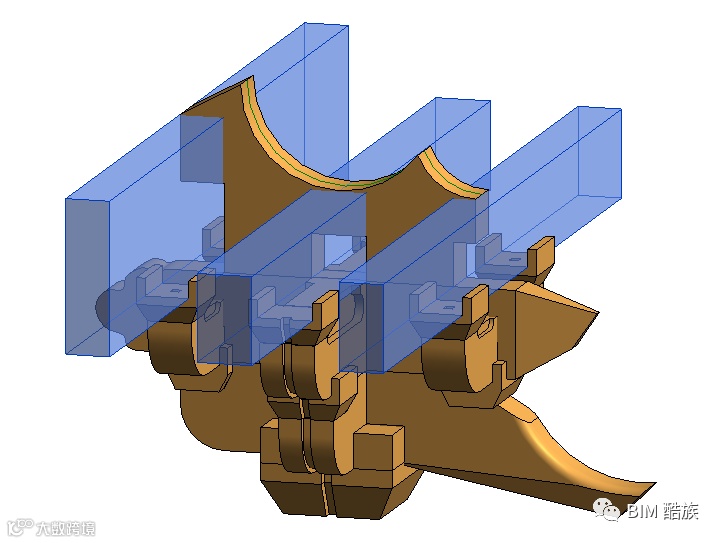

图8：五踩单翘单昂平身科斗拱三维视图
02
专题预告：七踩重昂斗拱的组装装配与族测试

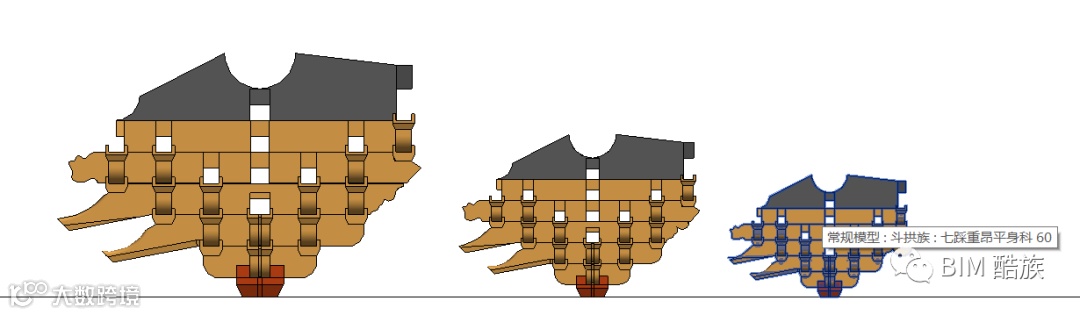

经过反复组装测试，我们完成了七踩重昂斗拱的组装与测试，下图斗口分别为120mm\80mm\60mm的斗拱排列。调整一个斗口参数，便可生成新的斗拱类型。
该章节总结并模拟一下斗拱的组装顺序，并对组装过程中发现个别斗拱件的错误进行修订解释。
敬请关注！
