01
七踩重昂平身科斗拱第三层
上个专题提到本层由四个拱件和八个斗件组装而成；斗拱件比第二层翻了一倍。 在斗拱的檐面，横向安装着三个拱件，正中位置是正心万拱，正心万拱两侧是单才瓜拱。在斗拱的山面，纵向安放着一个拱件---头昂，它扣着檐面的三个拱件。在正心万拱两侧安放两个槽升子。单才瓜拱两侧安放三才升。昂的前后安放十八斗。

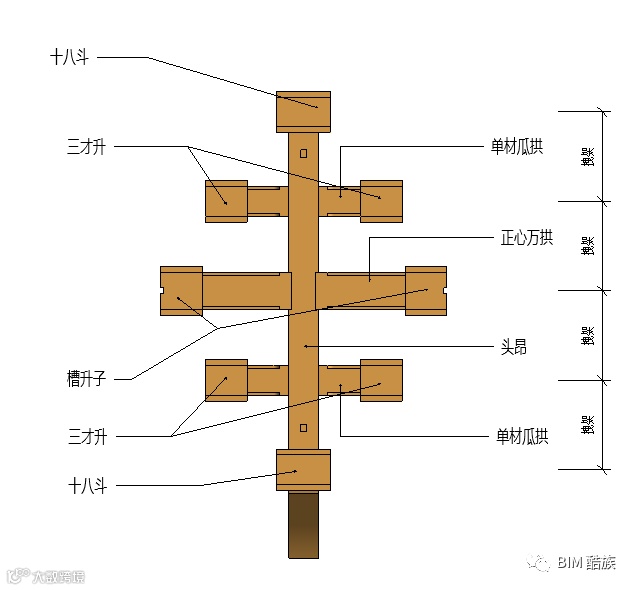

图1：七踩重昂平身科斗拱第三层平面布置
1、正心万拱：源自宋式慢拱，宋《营造法式》说：‘五曰慢拱。或谓之“肾拱”。施之于泥道、瓜子拱之上。其长九十二分’。清式正心万拱的比例继承了宋式的慢拱，为九点二斗口。

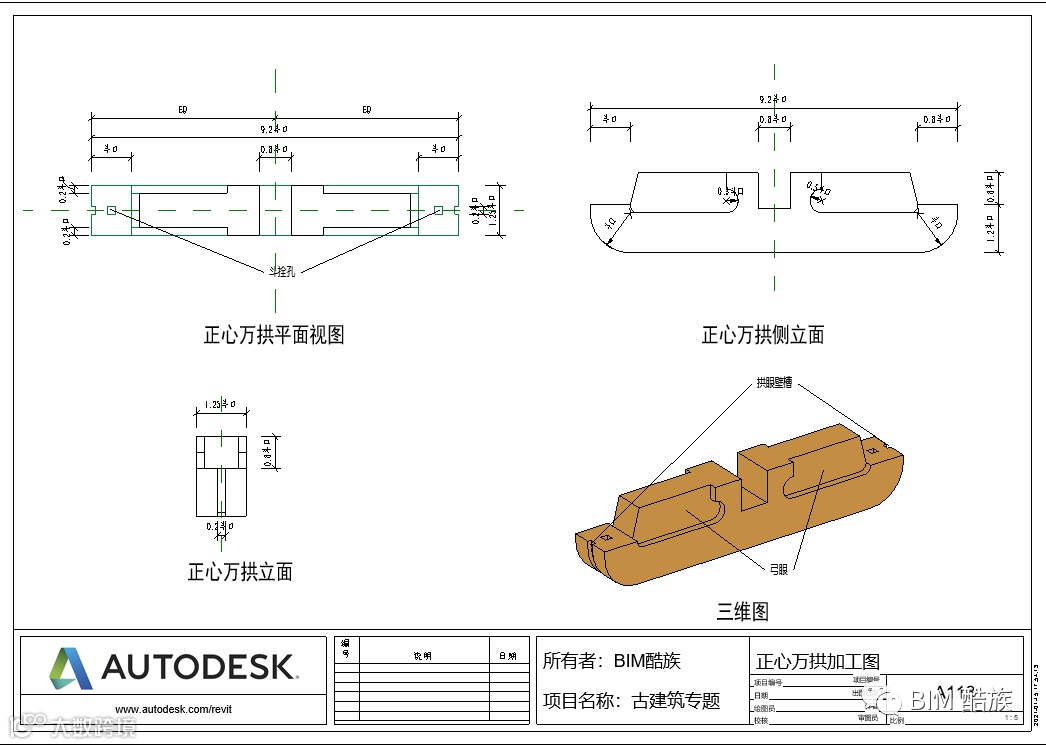

图2：正心瓜拱加工图
2、单才瓜拱： 单才瓜拱，宋式斗拱中称为瓜子拱。宋《营造法式》说：‘三曰瓜子拱。施于跳头。其长七十二分’。明清斗拱中的单才瓜拱按比例比较相对短一些，为六点二斗口长。安放位置与作用和瓜子拱相当。

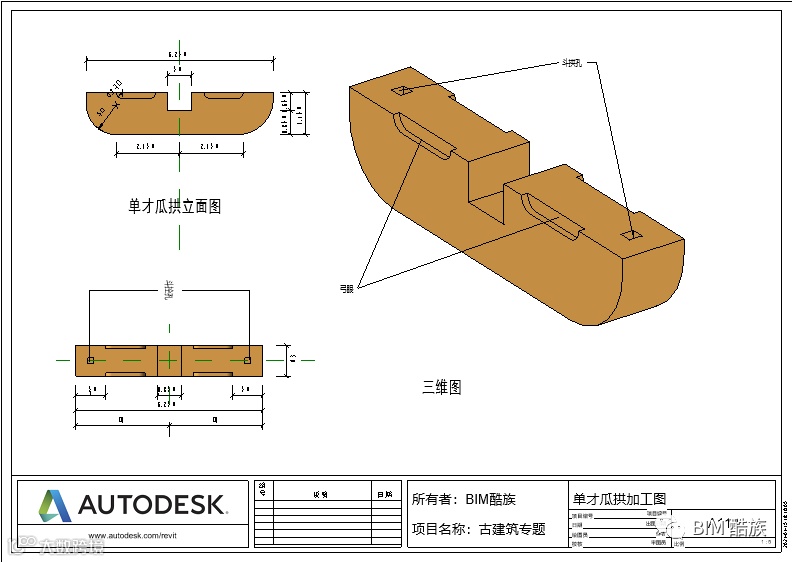

图3：单才瓜拱加工图
3、头昂：单昂斗拱中就称为昂。在宋式斗拱中叫下昂，宋式斗拱中的昂在形状、安装方式与功能上和清昂有较大的差异。由于昂嘴尺寸尚不明确，待确定后予以图纸制作。
4、三才升：三才升，源自宋式斗拱中的散斗。宋《营造法式》说：‘四曰散斗。亦谓之“小斗”，或谓之“顺桁斗”，又谓之“骑互斗”。施之于拱两头。横开口，两耳，以广为面。其长十六分，广十四分。’施与拱两头的应是“小斗”， “顺桁斗”。清式三才升的长宽相等,为一点四斗口。
槽升子和十八斗在第二层中已经予以介绍，在这里不再赘述。
02
本族斗拱件族制作及族下载
本层构件族制作时注意如下事宜：
1、正心万拱和单才瓜拱弓眼的空心剪切轮廓草图与参照平面的锁定。
图4：正心万拱弓眼空心轮廓草图的锁定
2、单昂昂嘴的尺寸在不同 尺寸下的变化规律，尚需查阅资料。
本层拱件提供”正心万拱”族的下载，供大家参考学习。点击此处可直接下载。
03
下期预告—七踩重昂平身科斗拱第四层
本层是由五个拱件和九个斗件，并且枋桁构件开始搭建。

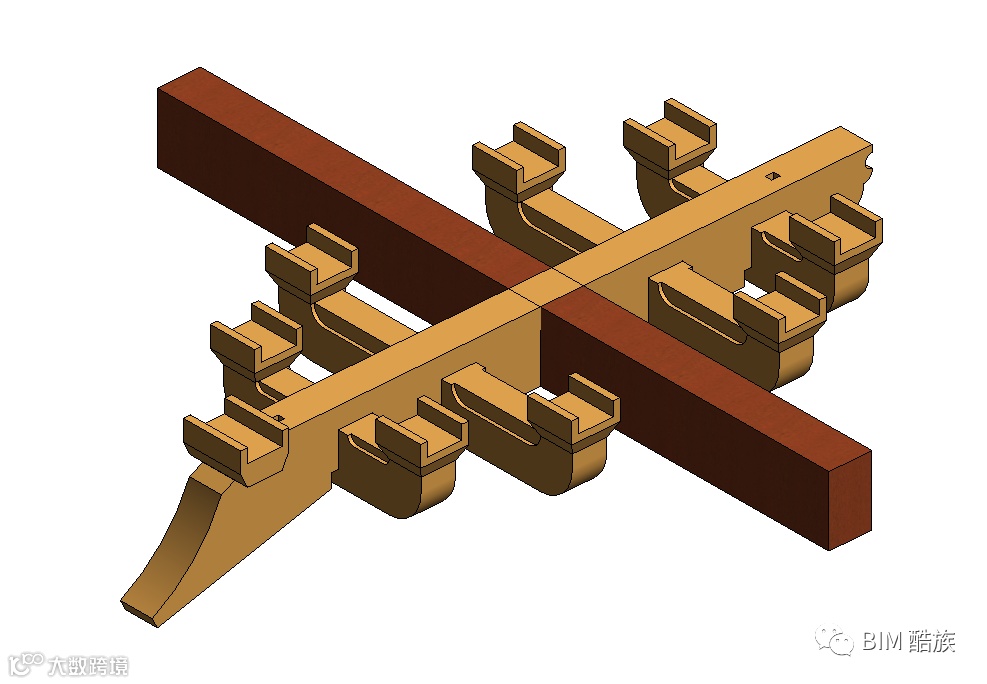

图4：七踩重昂平身科斗拱第四层三维示意图
