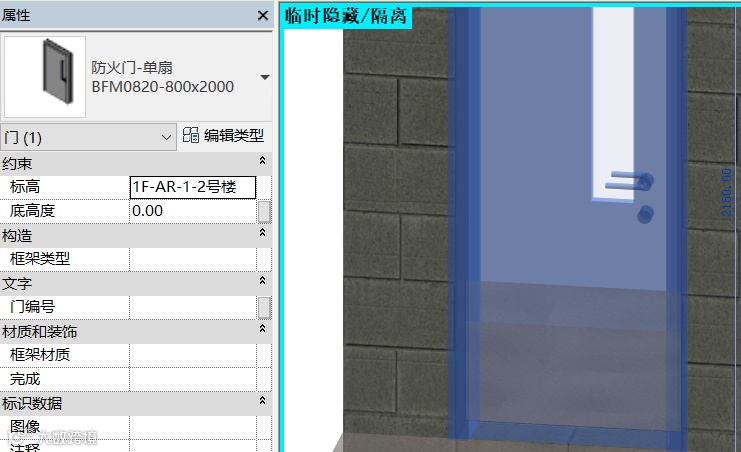

Revit中门是一种基于墙（主体）的构件图元，当载入门族时，其自动对齐标高，且偏移值默认为”0"。

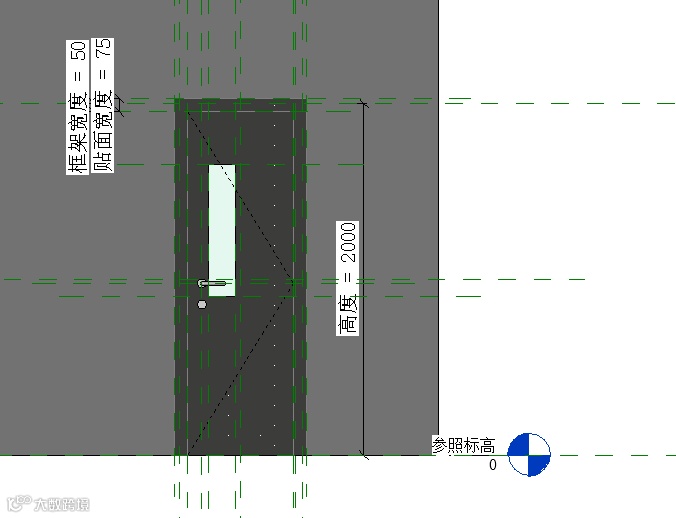

门族中类型参数高度系自参照标高算起，因此在项目中载入门族，族实例自动拾取当前视图标高，并根据在墙（主体）中的位置进行放置。

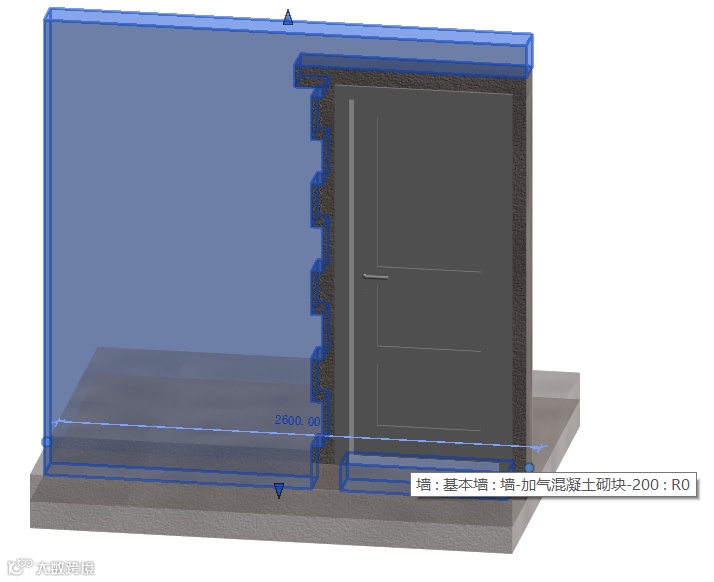

由于建筑墙底部多是约束至结构标高，如此导致门口下方有一定高度的墙不能被门族“自动剪切”，门口下方有一段“建筑墙”。如此，与工程施工实际不一致，门口下方应为“建筑板“，即楼地面做法（含过门石）。由于BIM模型的创建错误，也容易导致工程计量的偏差。
如何就解决以上问题，笔者考虑采用编辑门族“洞口剪切”以及在门下部创建”空心剪切”的方式，均不能实现自动剪切该墙体。公制门族样板中，墙（主体）与门均是与参照标高对齐。

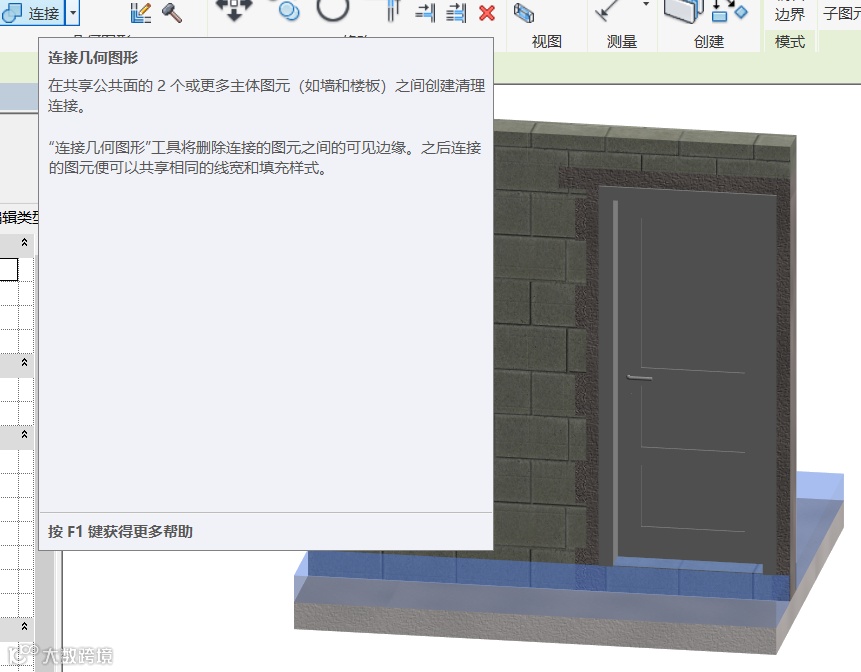

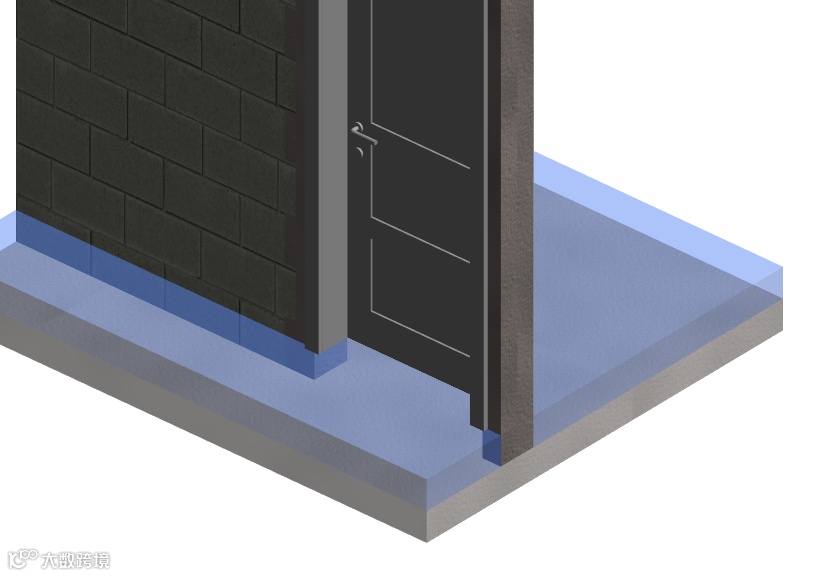

只能采用墙板连接板剪切墙的功能。墙与板均为系统族，因此只能在项目中进行创建。创建好建筑板后，采用“连接”命令，将板与墙连接实现墙体剪切。
值得注意的是，往往在模型创建时会采用链接的方式进行专业协同，将将模型进行分专业、分楼层基于统一的基点、标高、轴网进行分别创建，然后再进行模型整合。正如，上述情况，若相互发生关系的构件不在一个模型中，容易导致构件连接不正确的情形。
因此，在模型创建时充分考虑项目应用对模型的应用及模型深度要求，统筹策划模型的拆分及协同方式。
