在10月29日的中国BIM论坛中，2019 bSI Awards 大奖赛的获奖团队及国内外的顶尖专家学者为我们带来了行业最新的项目实践案例和技术分享，我们将对专家观点做系列分享。
本次大赛 建造类奖项获得者 是ICOS集团、BYLOR 集团 和EDVANCE 集团负责的英国政府项目‘Hinkley Point C核电站。在论坛中，由ICOS集团BIM总监Véronique Remande, EDVANCE集团Elie Petre-Lazar、Regis Baland Regis分享了英国政府项目Hinkley Point C核电站建造过程中的BIM应用。
项目概况和难点
该项目里有两个核电站，总容量3.2G瓦，现在是欧洲最大的工程，建成之后为200万家庭到2035年提供低碳的能源，这里面有50个建筑，所有这50个建筑都会以细节的形式在OpenBIM上进行细节的设计。

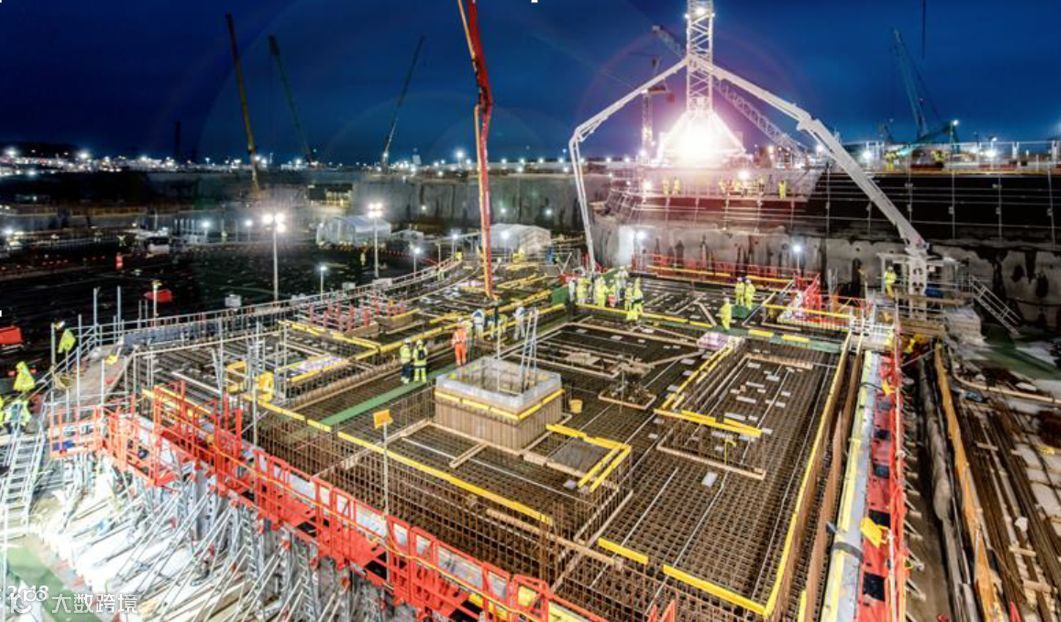

作为传统的建筑项目，该项目用晚上4个小时，进行混凝土加工，把5千平米的混凝土进行浇铸，是英国有史以来最大的一块混凝土浇筑。
项目团队用创新的组织方式，进行三方合作建造，在BIM方面在组织模式和IFC格式方面达成一致标准，做到信息的安全性和可追溯性，确保能够如期交付文件。

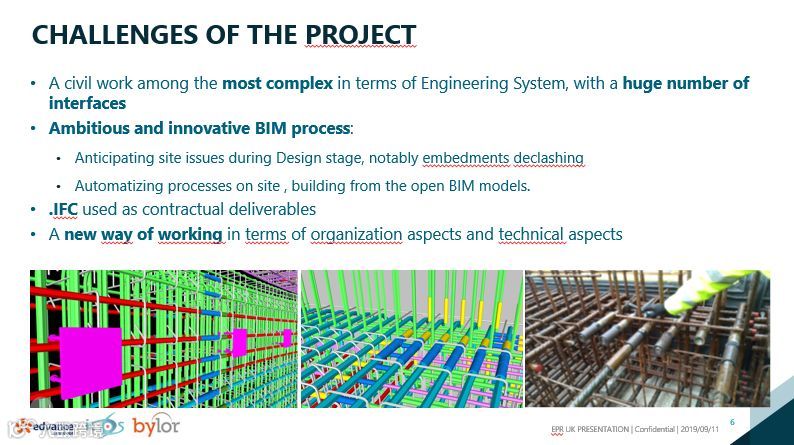

该项目的在模型设计中具有诸多挑战。一大挑战是整个造型有许多几何界面，尤其是在反应堆的穹顶，项目团队需要保证材料强度的同时，有非常强的设计韧度，确保很多部件能够完整的交织在一块。
同时，模型内部有很多内嵌件，包括管道、电力、EC系统等等，这样的模型非常难进行设计，尤其是在交互的界面，为此项目团队投入了大量的精力，比如关于内嵌组件团队专门做了一个模型，进行现场的比对，进行内部的统一，在现场进行流程自动化的运行。
数据连贯性

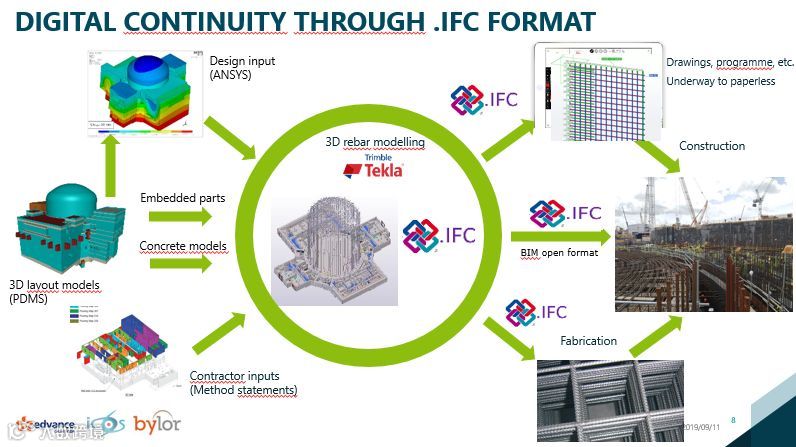

Veronique Remande在数字技术连贯性方面进行了介绍。全球的工作流首先是PDMS模型，工作流由ICOS生成的流程来完成的。这里面也包括了钢筋、混凝土的结构。整体用IFC进行了运行。
在方法论上，我们有ANSYS的系统，确保数据的输入，由于BIM的流程，可以确保这个项目从PDMS模型到技术模型到组件或者是钢筋还有混凝土等等都有数据的连贯性。
这样的数据连贯可以做到主要是由于有IFC的格式，所以我要说的是在建筑行业这样的一套流程是相当具有创新的。

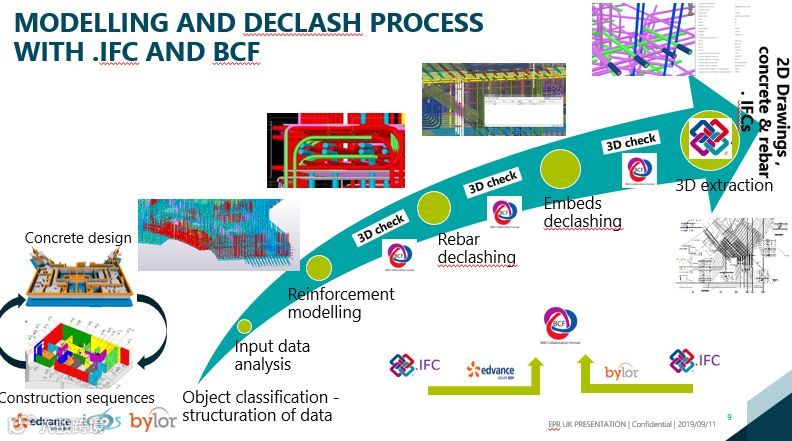

简单讲一下建模以及防冲突的流程。第一个流程是分析混凝土模型，确保这个特质是符合ICOS的要求的。所有的输入数据都是进行过分析的，我们也进行了合成来确保我们有增强的模型。
我们也在3D模型当中做了一个水泥的防冲突，误差只有3毫米，进行了内嵌件的防冲突。得益于IFC的流程，还有IFC流程下各个利益方的合作，我们最后用3D提取的方式来确保所有的东西都是有效的。
最后，我们进行了2D的绘图，包括了所有的钢筋混混凝土的IFC，最终形成了一个可用于所有利益方的交付件，可以指导所有活动的交付件。
BIM的建造运用
Veronique Remande：再简单讲一下我们在现场所做的人工的工作。第一个我们先进行了一个钢筋供应的数字流程，从设计到现场都有一整套的流程。
首先是检查我们从ICOS设计师手里收到的模型，我们有内部的开发团队，积极开展管理，打造了一个数字的架构，通过所有的数据去分析钢筋的采购等等。
由于数字化的技术，我们可以持续的去监测所有的流程，能够确保所有的钢筋都能够以按计划发货到现场，在现场被严格组装。
我们也是需要确保整个流程是按照所需的要求去做的，所以我们要确定好我们的数据架构，进行合理的检测，让所有的流程都合规、合标准，在每一个阶段都进行相应的设计和操作。

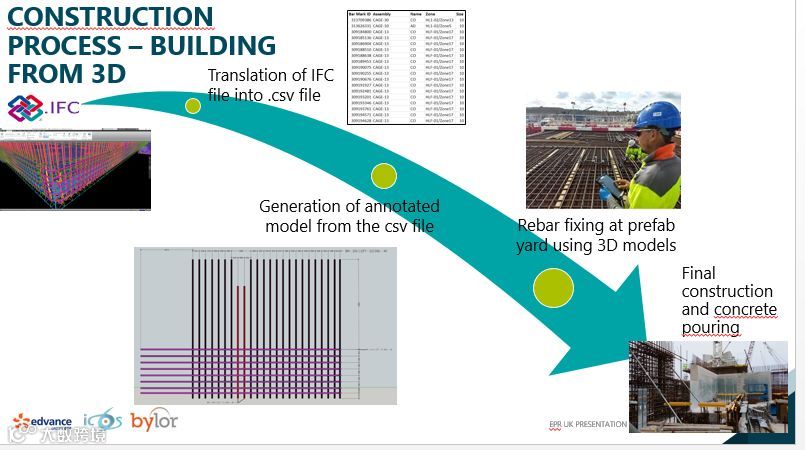

建造方面都使用3D模型，从一开始到最后的安装，都是使用了BIM还有IFC，从csv文件里面生成了带着标注的模型。然后，在现场使用3D模型，进行钢筋的搭建。
在预制厂使用3D模型进行搭建，我们在过程中发现了它的一大优势，对于使用者来说是非常便捷、高效的——因为我们把我们的需求数值输入进去，就可以给我们出一个比较直观的模型，大大改善了工程质量和效率。
Regis Baland Regis：最后做一下简单的总结，现在实现了数据连续性，数字化贯穿了整个设计施工过程，这都是由于现在使用了IFC开放格式以及一些软件，我们可以在现场更有效地进行操作。
从建模到现实都是因为有OpenBIM这样的平台，对规划和制定策略都起到很大的帮助作用。
我们相信只要在项目实践的基础上，针对实际问题不断改善BIM流程，未来它可以有很多的应用，BIM的发展和使用是一次变革，我们需要改变我们的想法，去拥抱新的技术，尝试各种可能性。
