标准院基于BIM数字化全过程工程咨询服务业务的探索与实践

中国建筑标准设计研究院

2022-11-11

BIM数字化全过程

工程咨询服务业务

中国建筑标准设计研究院有限公司

全过程工程咨询

全过程工程咨询一般指咨询单位在建设项目投资决策阶段、工程建设准备阶段、工程建设阶段、项目运营维护阶段，为委托人提供涉及技术、经济、组织和管理在内的整体或局部的服务活动，包括全过程总控管理服务和单项咨询服务，其中单项咨询又包括基本咨询和专项咨询。相较于传统的工程管理模式，优点体现在高度整合的服务内容可助力项目实现更快的工期、更小的风险、更省的投资和更高的品质等目标，同时也是政策导向和行业进步的体现，符合建筑业发展的趋势。

近年来我国建筑业总产值持续增长，在2021年突破23万亿大关，预计2023年将达到约33万亿。其中，政府投资的工程建设项目将在现有庞大基数的基础上再放大，加之国家层面、各地政府都在政府项目上力推全过程工程咨询模式，全咨模式占比不断提升，随着政策的不断支持下，现有工程咨询市场的结构模式将迎来巨大改变。中国建筑标准设计研究院有限公司（简称“标准院”）是国内率先从事工程前期咨询和全过程项目管理的单位，具备从项目立项与策划定位、概念性方案征集、报批报建、招标采购管理、设计管理、成本合约管理及工程实施保障等全方位协助业主推进工程建设的能力。经过多年发展壮大，目前专业从事项目管理的人员200余人。近年来，标准院不断探索利用BIM等数字化技术辅助全过程项目管理，业务领域不断拓展，实施深度逐渐增加。

2022年7月17日，由标准院负责BIM全过程咨询管理的全球第四个、亚洲首个专业货运机场——鄂州花湖机场于正式投运，代表了标准院基于BIM的数字化全过程工程咨询服务取得了重要成果，在行业内具有深远的引领和示范意义。作为“亚洲第一个、世界第四个”专业货运枢纽机场，鄂州花湖机场高起点规划、高标准设计、高质量建设。

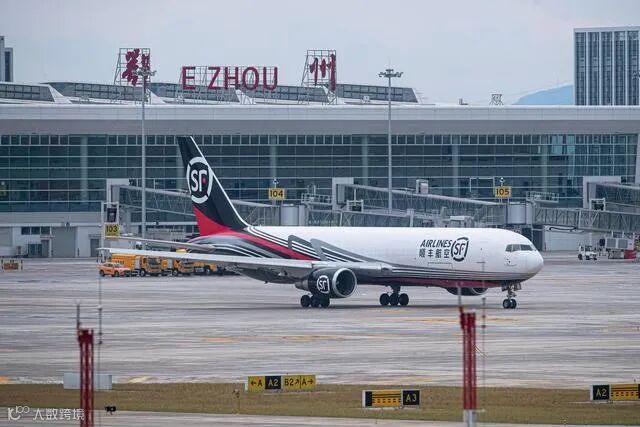

顺丰航空的全货机在鄂州花湖机场滑行

鄂州花湖机场全面践行“四型机场”理念，致力打造“四型机场”标杆。在项目建设过程中“全阶段、全专业、全业务、全参与”的应用BIM等工程数字化技术，在行业内具有深远的引领和示范意义。通过数字化应用，从建模到施工、验评，全过程开展数字施工，智慧建造，提高设计图纸审核效率、施工效率和施工质量，提高项目管理水平，采用先模型后施工的模式，在竣工时完成工程实体与数字模型的同步交付，最终形成数字孪生机场。

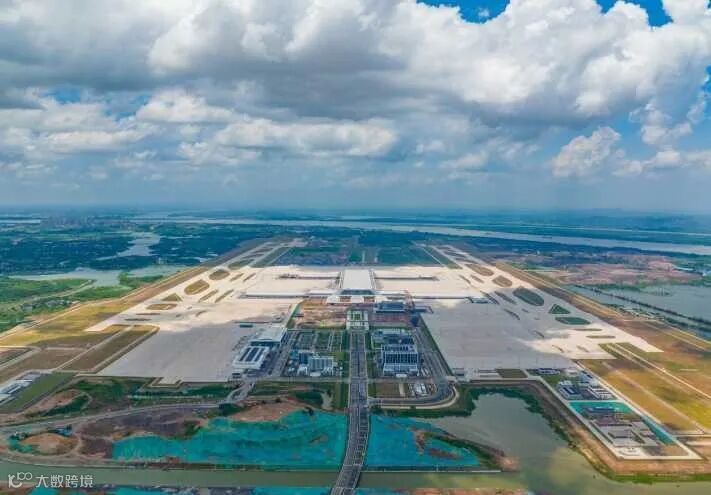

鄂州花湖机场全貌

标准院作为本项目BIM技术实施的顶层设计者，全程参与和见证了项目完整的数字化建造过程。“基于三大目标、四个总体要求、五项基本原则”编制了BIM实施总体规划、BIM实施标准体系和BIM管理规范，奠定项目指挥部推进BIM实施应用的总方针，同时负责转运中心项目和航空基地项目两个单项工程的BIM咨询服务工作。其中，转运中心项目是花湖机场最大单体建筑及核心部分，建筑面积约75万平方米，在顺丰全球业务布局中，转运中心将是其航网的核心，目标是构建全球供应链中心、全国仓配中心、高端加工流通中心。

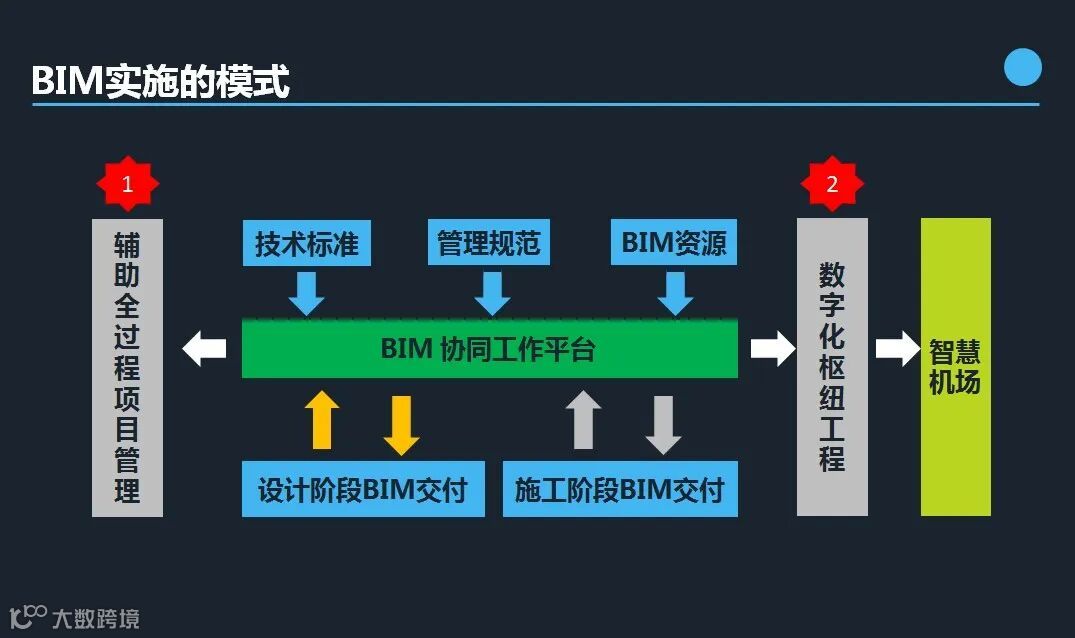

鄂州花湖机场BIM实施模式示意图

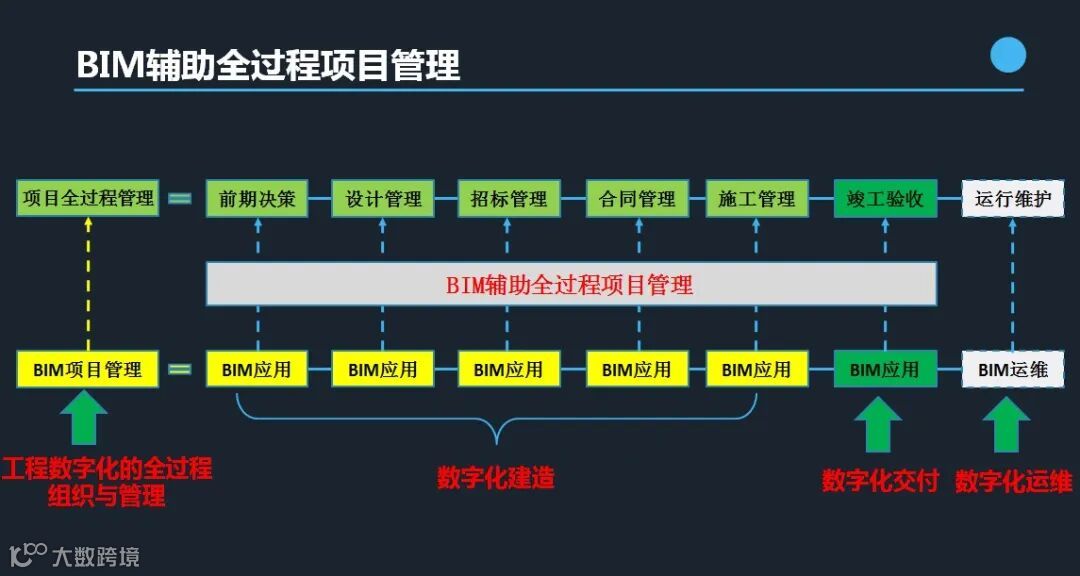

鄂州花湖机场BIM辅助全过程项目管理过程

Part. 01

正向设计、数字设计

鄂州花湖机在设计阶段就按照“建设工程全生命周期管理”理念进行设计，最大程度实现设计模型复用。本项目又创造性地将BIM模型构件的信息全部拉通到“构件信息总表”上，基于一张表研发了构件信息管理系统，确保构件数据的唯一性、标准性和准确性。

相关设计单位严格执行BIM技术标准，完成了横跨民航、市政、建筑工程3个行业，涵盖建筑、景观、装饰、市政、勘察、场道等29个专业的BIM正向设计模型，实现了多维度的数据进行管理，建立了提资与合模的协同机制，解决了建设工程体量大、工艺全、碰撞多、周期长的工程痛点，达到了节约工期、节约造价的目标。

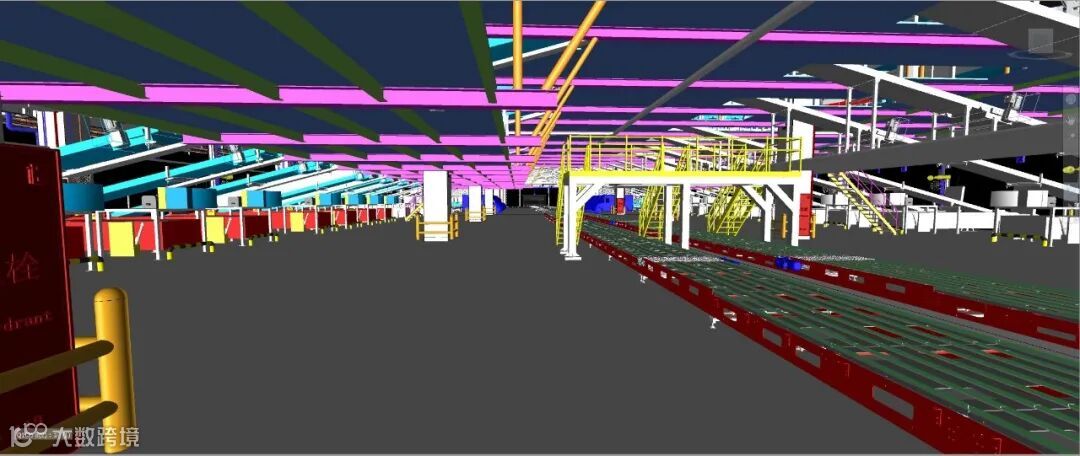

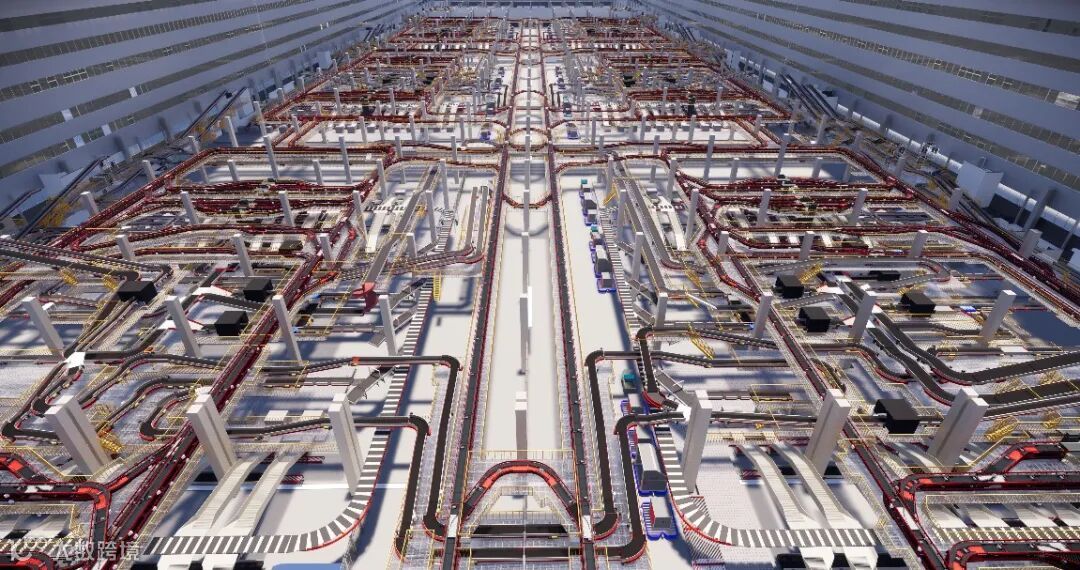

鄂州花湖机场转运中心工程内部分拣设备

鄂州花湖机场转运中心工程全专业模型合模

鄂州花湖机场在设计阶段创建了具有3700万+构件、10亿+属性信息的全专业高精度设计模型，为后续数字建造、智慧运维等项目全生命周期数字化应用和管理，提供了以BIM模型构件大数据为基础的全要素、精细化的数字底盘。

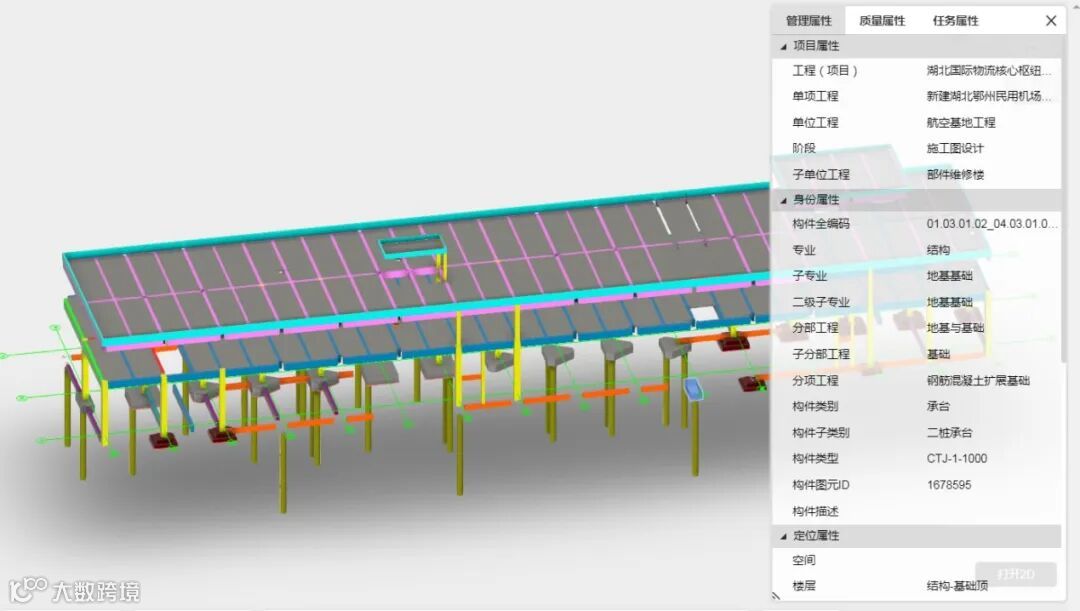

平台中的轻量化模型构件及属性

Part. 02

按模施工、实模一致

作为“四型机场”示范项目，鄂州花湖机场在施工阶段深度运用建筑信息模型，实现高度数字化、智慧化的施工管控。该项目工期紧，施工面广，作业人员多，现场管理工作面临着极大的挑战和巨大压力，但是整个项目仍按照统一的“模型创建”->“模型切图”->“按模施工”->“按模质量验评”->“按模计量支付”的流程进行质量管理和计量支付控制。整个施工过程未发生一例安全质量事故，实现了“零返工”、“零扯皮”。

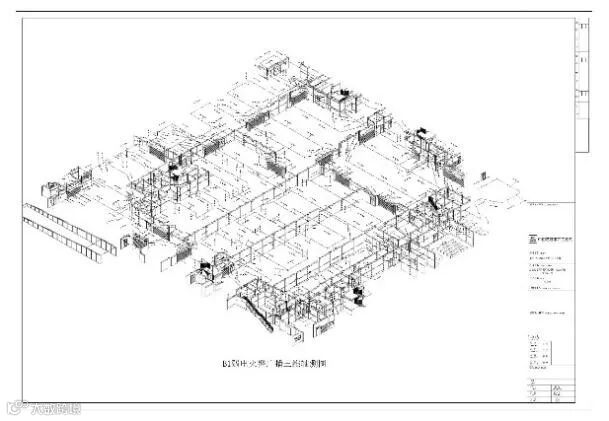

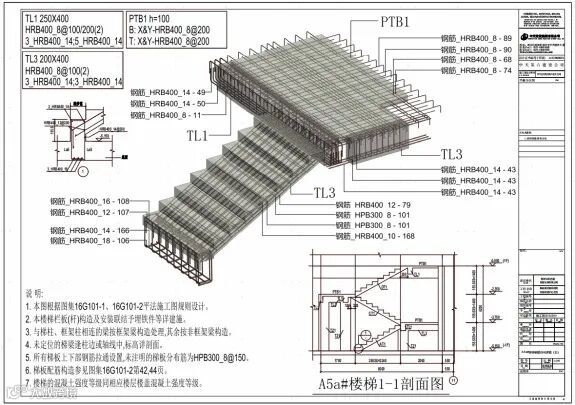

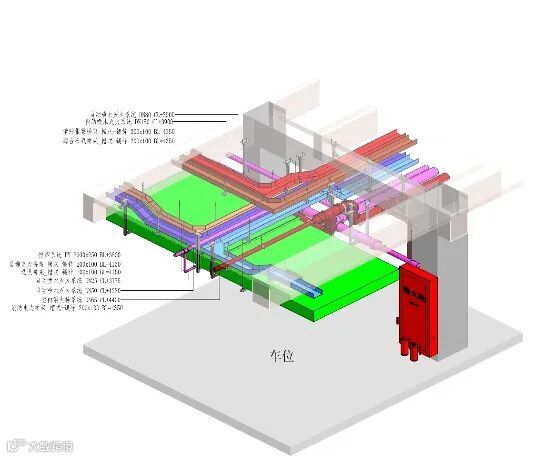

部分专业模型切图示例

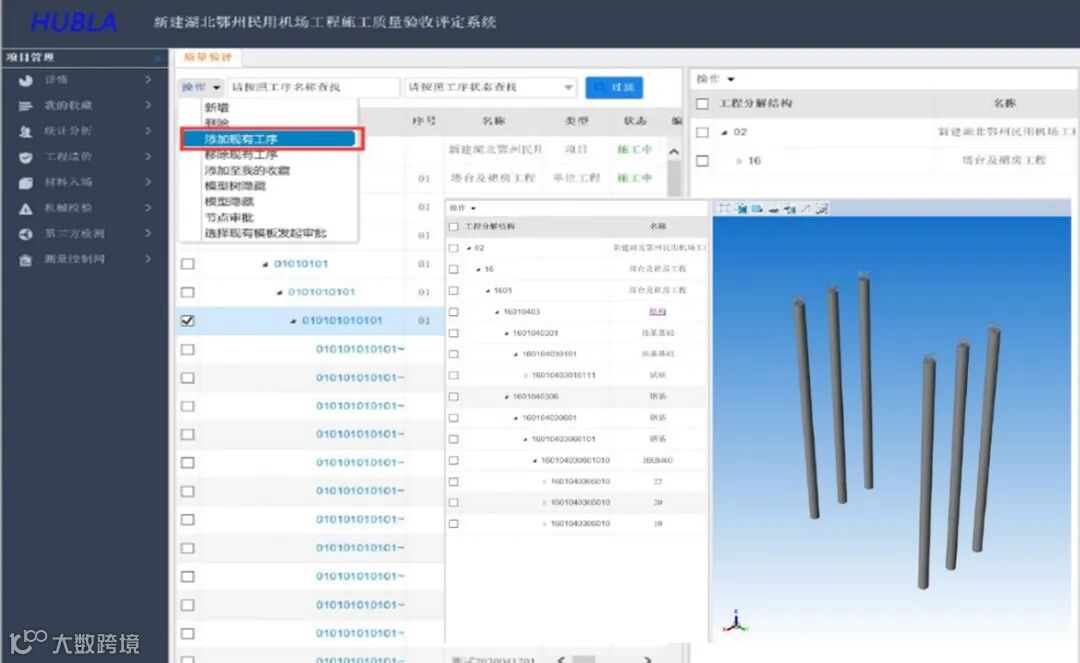

基于BIM模型的质量验评数据填报

Part. 03

按模计量、控制成本

鄂州花湖机场是全国首个采用BIM模型进行全过程质量验评和计量计价的项目，验证了BIM模型指导施工的落地性，整合了建设单位、施工单位、监理单位、BIM咨询单位、造价咨询单位、平台开发单位等各方技术资源，打造了民航机场数字化建造项目的典范。

BIM技术在工程造价领域创新应用研讨会

鄂州花湖机场是住房和城乡建设部确定的工程造价管理改革试点项目，以BIM技术在工程造价领域应用为突破口，实施全过程工程造价咨询，合理确定和有效控制工程造价，探索市场形成工程造价的改革路径。

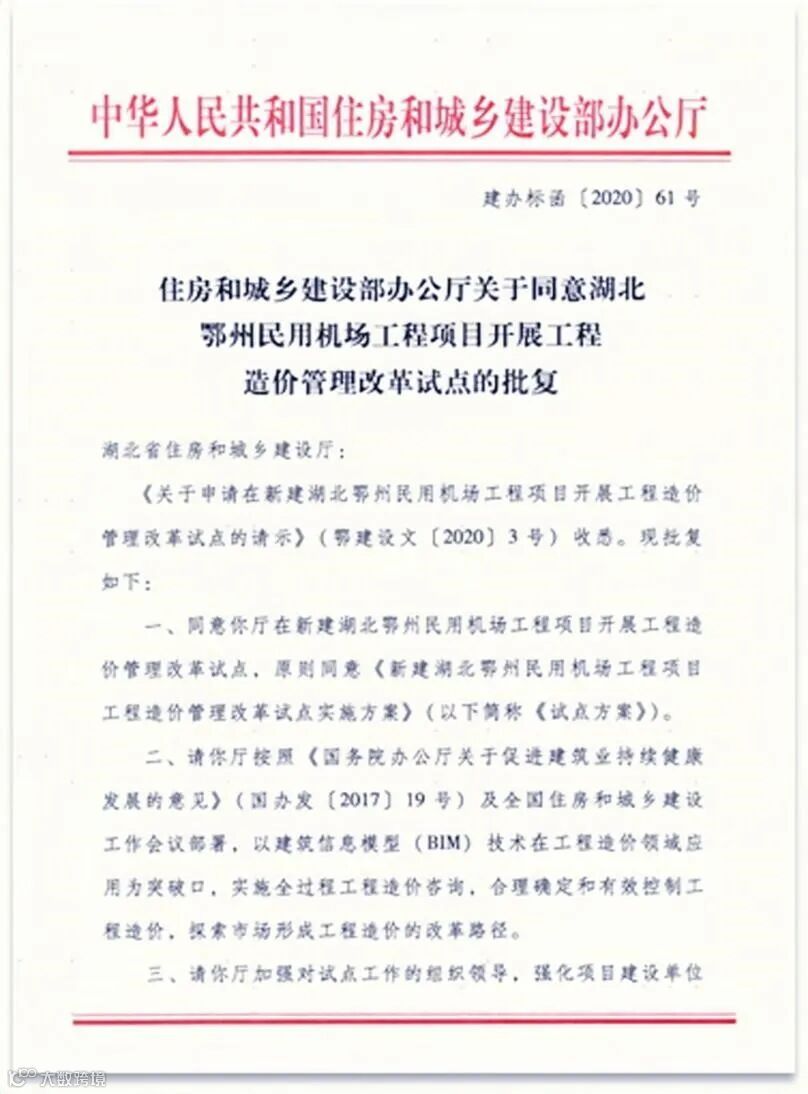

鄂州花湖机场工程造价改革试点批复

Part. 04

用心服务、不断创新

标准院自2018年中标进场以来，以“一切高标准”的企业精神作为准则，持续发挥城乡建设领域创新技术集成服务商的优势，全面辅助建设单位的规划、设计和施工管理工作，实现了集成化的技术管理、信息化的过程管控和法理化的机制保障的三大创新，出色的完成了各个阶段的BIM咨询管理任务。标准院针对项目实际需求，在制定的技术标准基础上研发了具有自主知识产权的实施协同管理平台、编码插件工具等，大幅提升了协同、提资和构件编码效率，获得了其他参建好评。

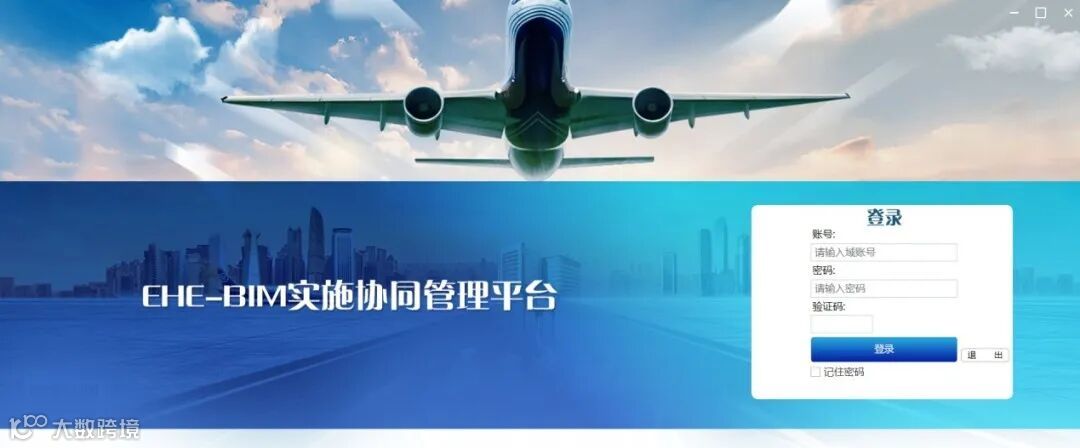

标准院研发的EHE-BIM实施协同管理平台

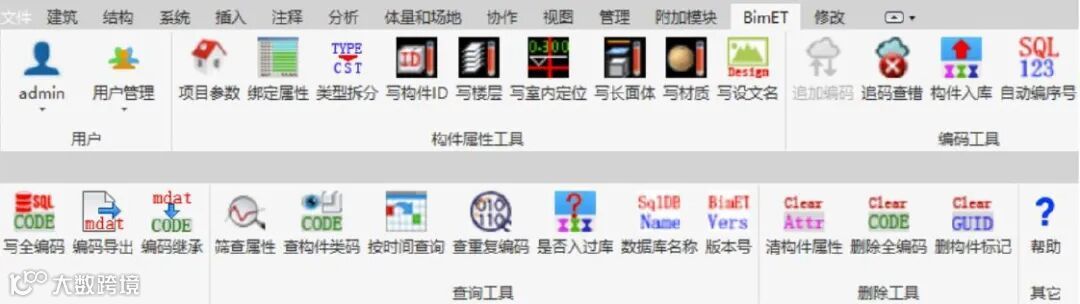

标准院研发的BIM-ET自动编码插件工具

标准院在鄂州机场范围内多次荣获业主表彰

Part. 05

转型发展、行业先锋

鄂州花湖机场的顺利投运，在中国民航机场建造尤其是数字化建造的道路上具有里程碑意义。作为早期参与单位及主要参建单位之一，标准院将以此为契机进入全新发展阶段，创新思路、跨越发展，肩负创新引领勘察设计行业变革的使命，以数字化转型为支点，实现建筑产业互联升级，逐步达成中国建设科技集团制定的数字换转型发展目标。

虽然全过程工程咨询的普及，尤其是基于BIM的数字化全过程工程咨询服务在过程中一定会遇到各种各样的问题，但是标准院相信“艺精心更苦，何患不成功”，全过程工程咨询一定会在全国范围内逐步进入快速发展轨道，实现我国工程咨询行业和企业不断做大做强，与国际接轨并赢得国际竞争。

标准院工程总承包事业部业务简介

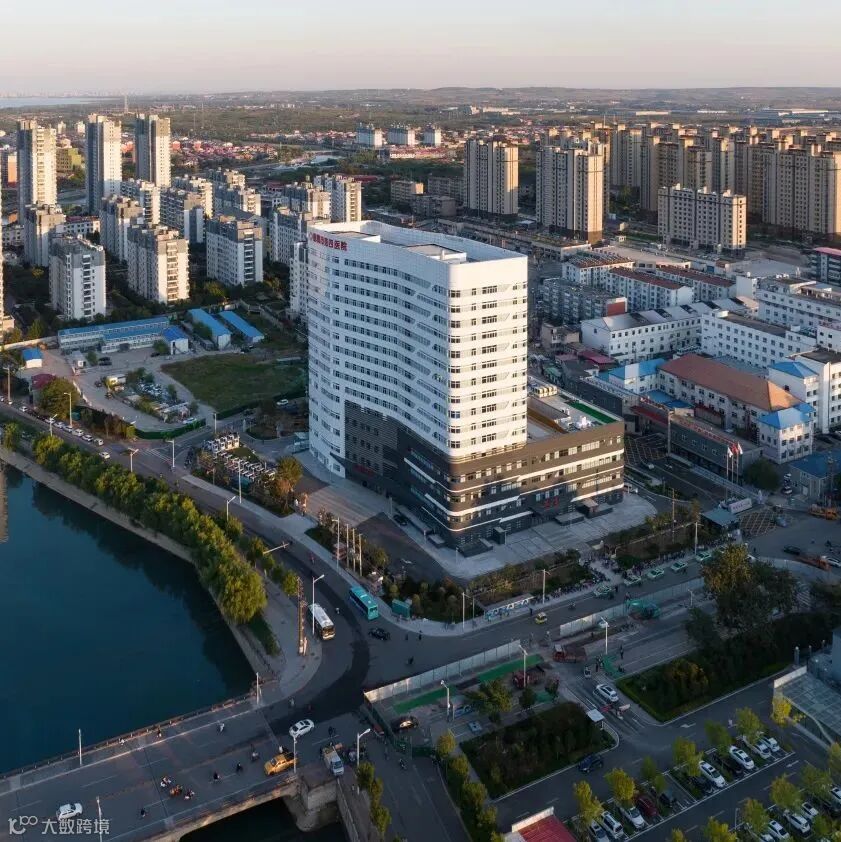

工程总承包事业部为标准院二级直属事业部，主要从事设计牵头的工程总承包业务、全过程工程咨询业务、BIM数字化业务，完成的全过程工程咨询项目有中国共产党历史展览馆、中国国家版本馆、复华长春未来世界综合体等项目；完成的EPC工程总承包项目有邯郸第四医院（装配式钢结构）EPC工程总承包、安阳城市会客厅装配式钢结构EPC等项目；完成的BIM数字化业务有鄂州顺丰机场、北京城市副中心综合交通枢纽工程等项目。

近年来标准院在标准与标准化服务、装配式建筑、减隔震技术、医疗建筑设计、建筑产品技术规格说明书等传统优势业务的基础上，结合数字化技术打造了新业态，运用智能化手段创造新服务模式，竭诚为广大客户提供更加优质的服务。
