参考图集立足“双碳”目标
助力数据中心新技术转化
作为数字经济的坚实“底座”，数据中心的安全可靠、绿色低碳已经成为重要趋势。供配电系统和制冷系统是数据中心的核心组成部分，行业已颁布多部规范标准，用以指导数据中心产业发展。
随着数字化转型、数实融合进程的不断加快，关于供配电系统和制冷系统也涌现出很多创新的解决方案，其中电力模块、磷酸铁锂电池柜（以下简称锂离子电池柜）、间接蒸发冷却空调系统逐渐成为行业优选。
为了推动创新技术的快速落地，中国建筑标准设计研究院有限公司、华为数字能源技术有限公司共同联合主编国家建筑标准设计参考图集《数据中心机电设施设计与安装—电力模块、锂离子电池柜、间接蒸发冷却空调系统》（以下简称图集）。图集以近年来比较成熟的新产品、新技术在数据中心的应用为基础，结合数据中心的发展趋势，对数据中心的电力模块、锂离子电池柜、间接蒸发冷却空调系统设计与安装提出要求并进行说明，保障数据中心安全、稳定、可靠的运行，有效提高施工图设计效率和施工安装质量。
图集于2024年06月正式出版发行，面向全国上市。
图集简介
图集适用于新建、改建和扩建的数据中心工程的电力模块、锂离子电池柜、间接蒸发冷却空调系统的设计与安装，施工和验收时使用。
主要内容包括：
（1） 设计与安装要点；
（2） 电力模块及其智能化管理系统；
（3） 锂离子电池柜；
（4） 间接蒸发冷却空调系统。
电力模块及其智能化管理系统
电力模块是面向数据中心供配电的一体化解决方案，具有极简、绿色、智能的特性。电力模块融合了从中压变压器到负载馈线端的全功率链路，通过一体化设计、高密部件集成，减少电力系统占地；通过预制化，降低交付复杂度，缩短部署工期；通过智能控制特性，实现全链可视管理和预测性维护，保障系统运行安全。

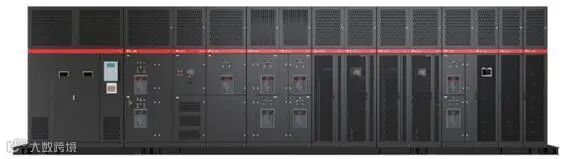

电力模块示意图

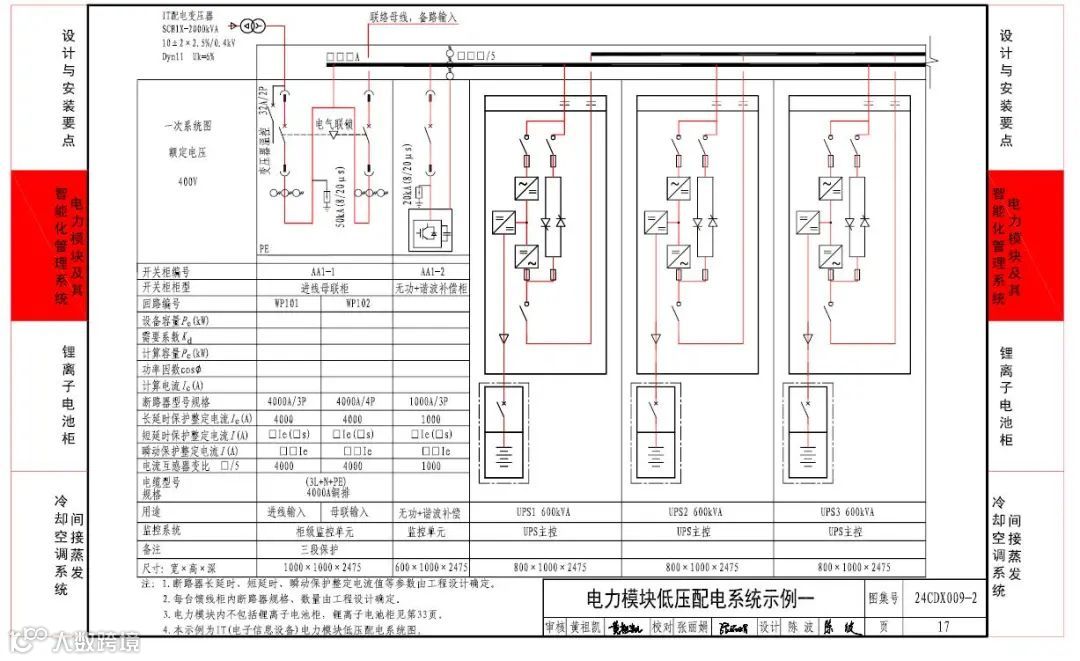

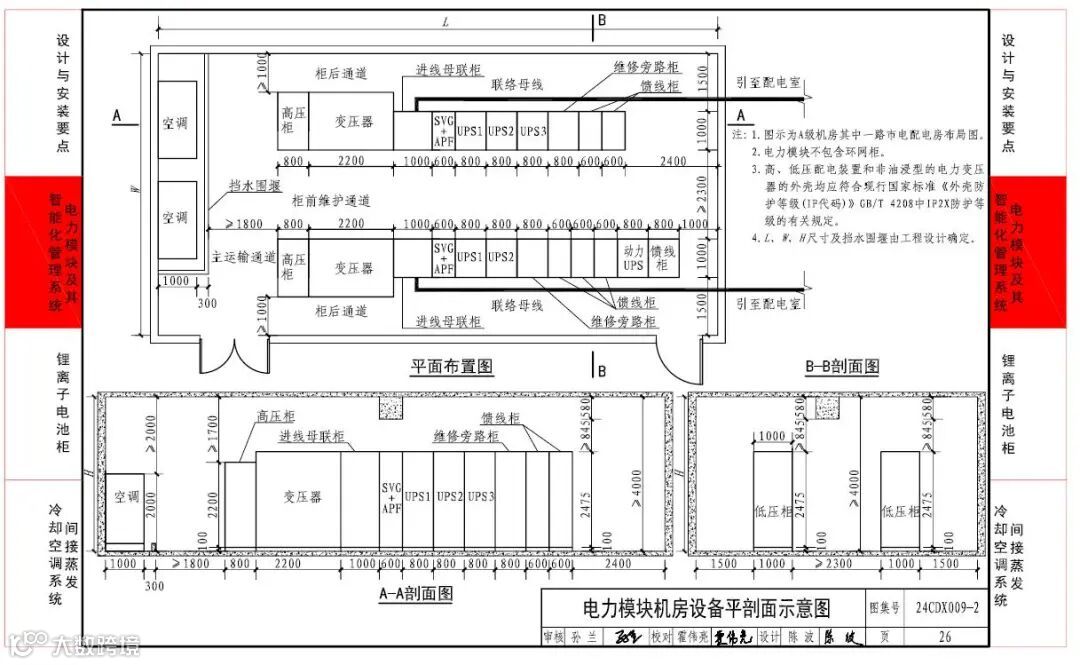

图集中提供了电力模块系统图、电力模块机房平剖面图。
锂离子电池柜
锂离子电池系统具有使用寿命长、占地面积小、运维简单等优点，内置管理系统并且自带设备级灭火组件，保证系统的安全可靠；循环次数可达5000次，循环寿命长；能量密度高，相对铅酸占地面积小；可实现智能诊断，扩容及运维简单。
锂离子电池柜示意图

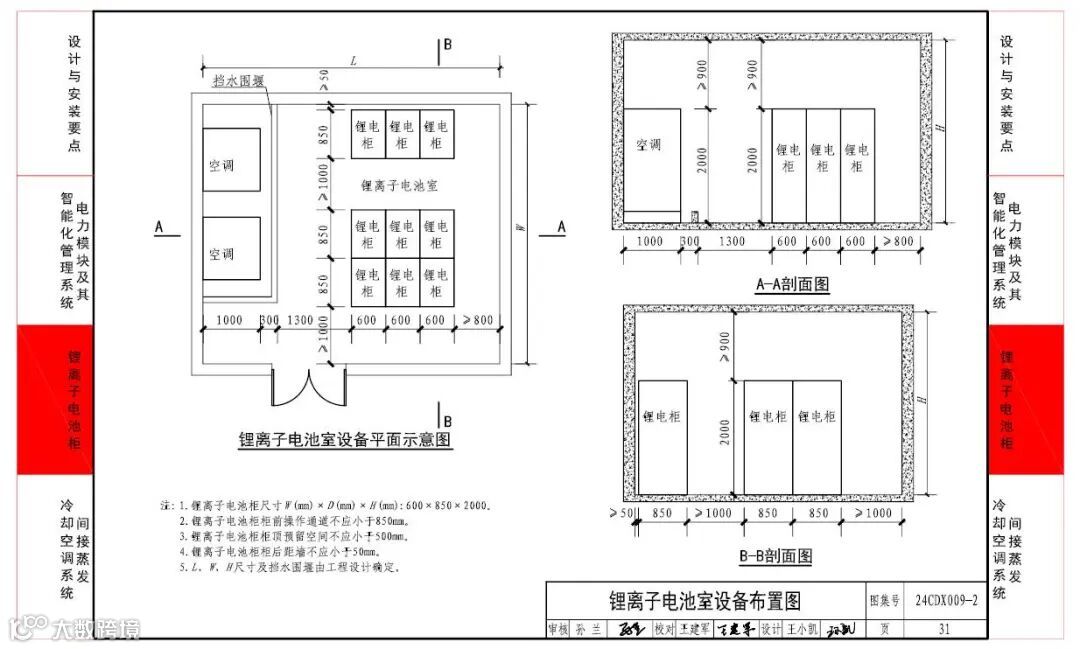

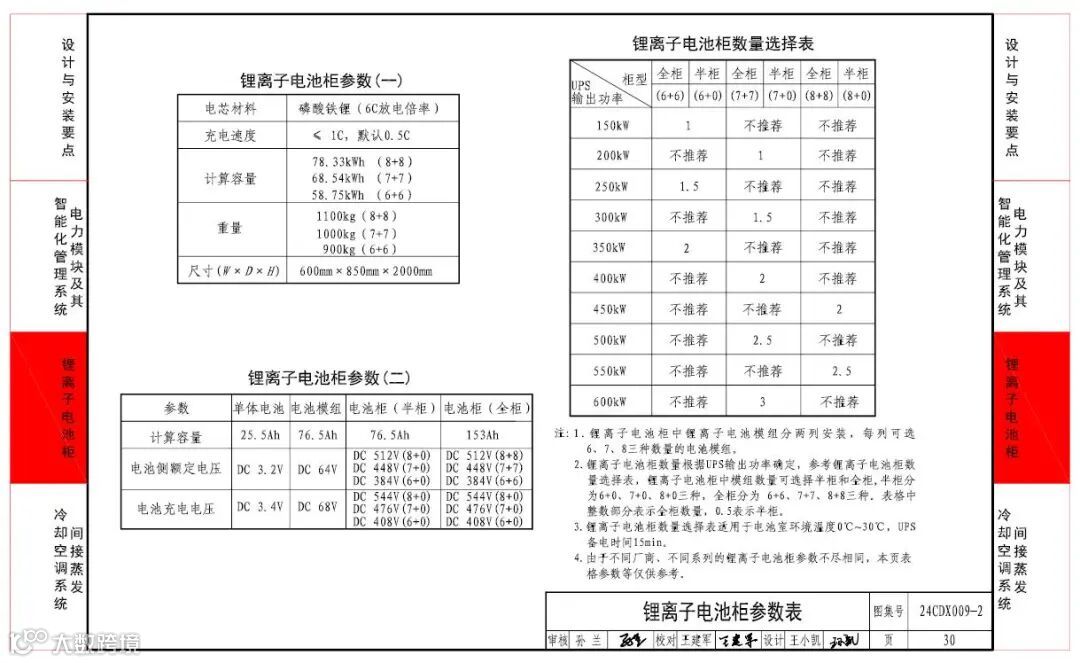

图集提供了锂离子电池室平剖面图、锂离子电池柜参数。
间接蒸发冷却空调系统
间接蒸发冷却是充分利用自然冷源、降低数据中心制冷能耗的最佳实践。间接蒸发冷却空调系统省电省水、系统简单、建设周期短、可分期部署，受到行业广泛认可。

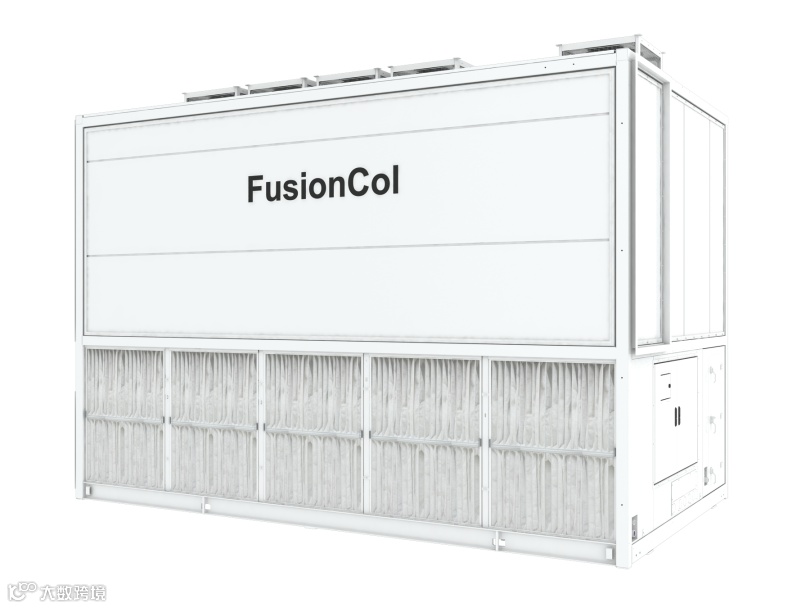

E260机组
E400机组

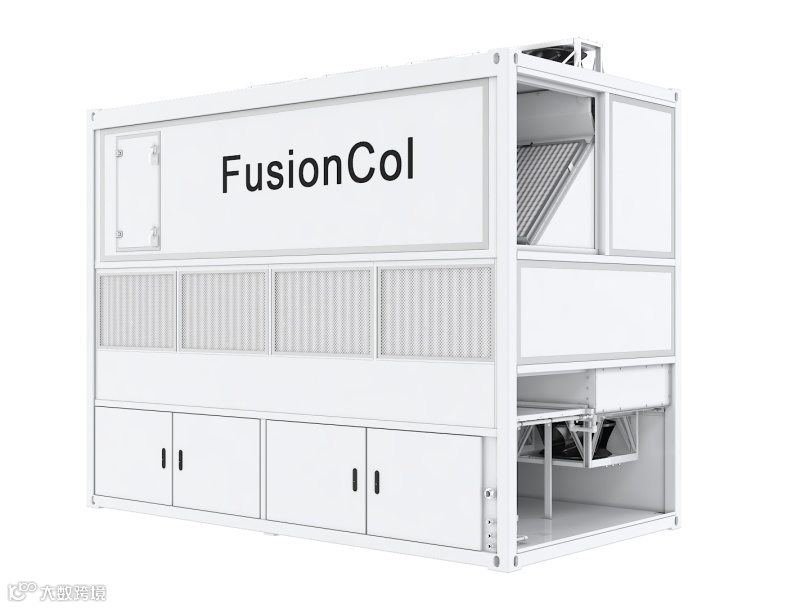

间接蒸发冷却机组示意图

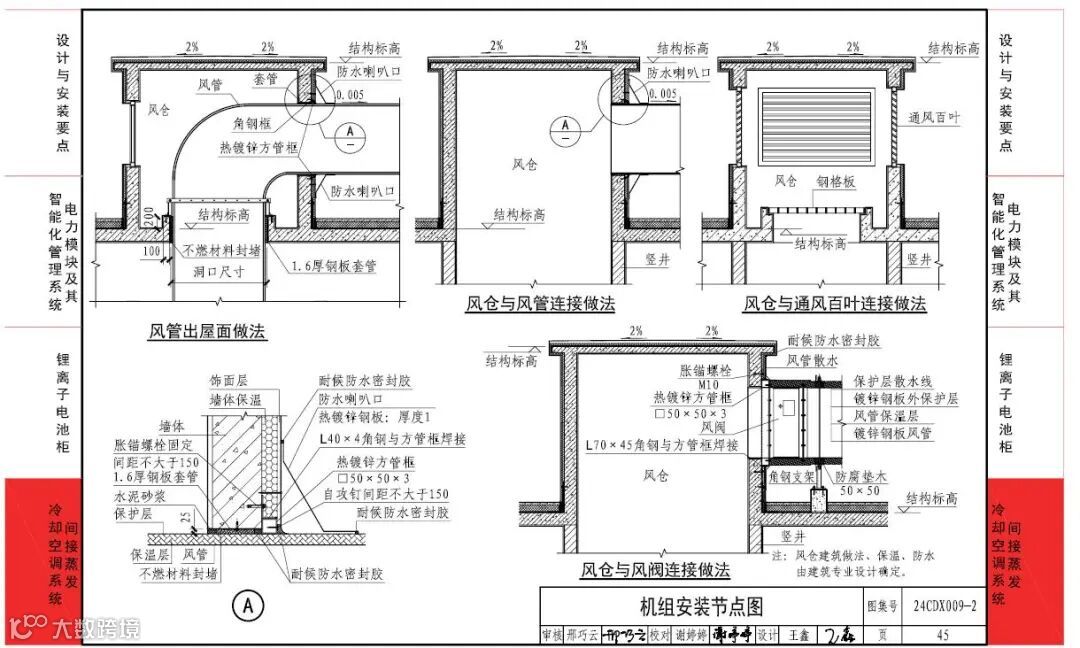

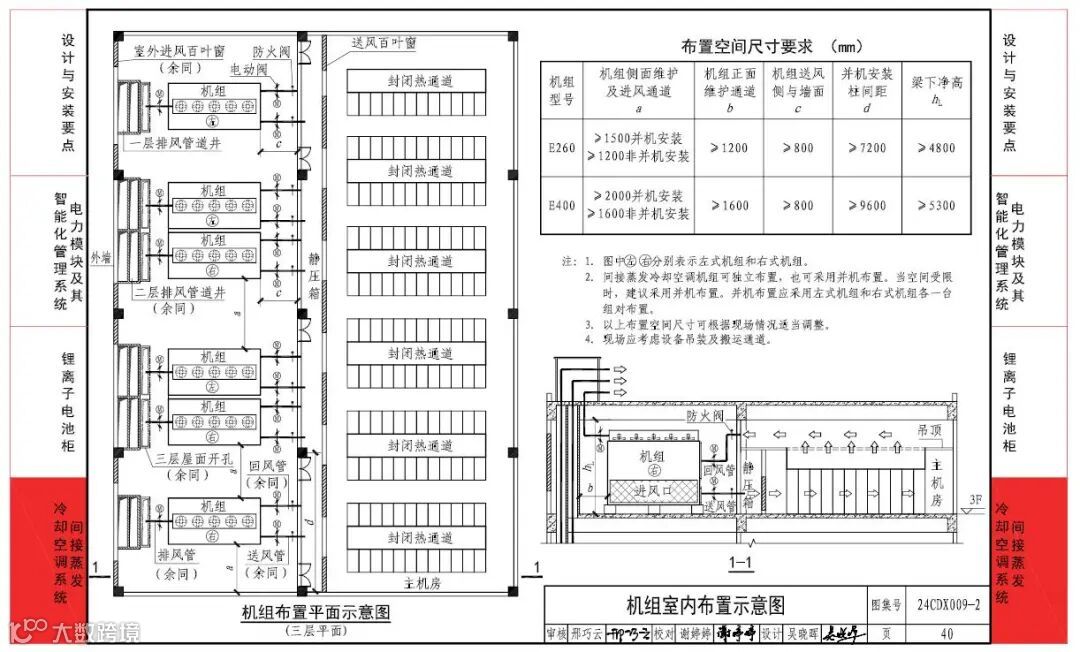

图集提供了间接蒸发冷却空调系统平剖面图、安装大样图。
应用与展望

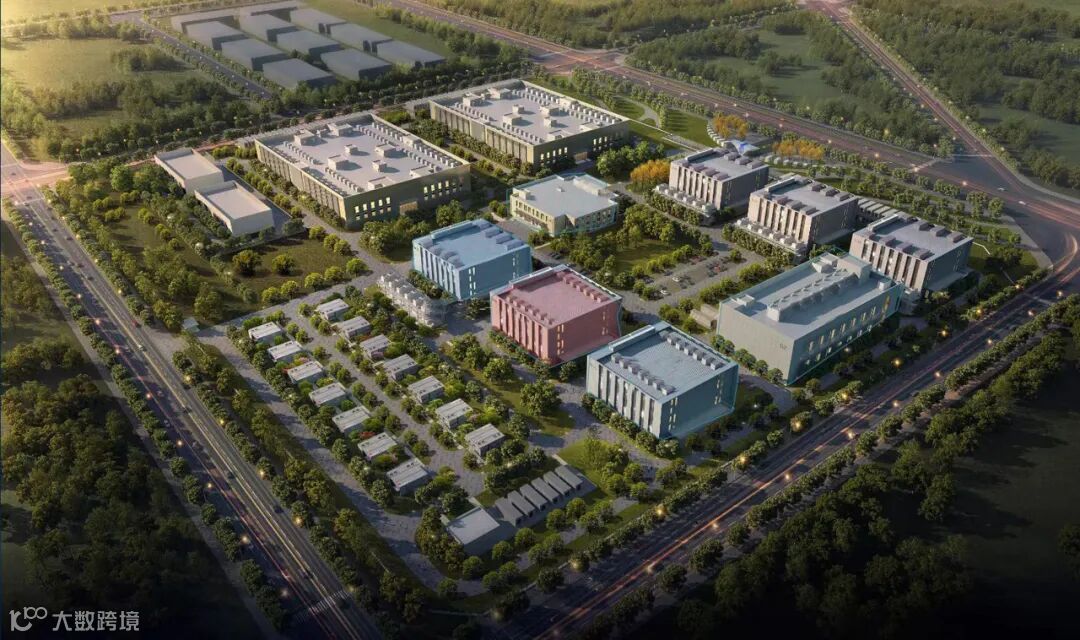

华为云数据中心项目
当前，电力模块、锂电、间接蒸发冷却空调系统以其独有的优势，已在制造、金融、交通、教育、医疗等各行业数据中心项目取得广泛应用。
我国数据中心产业正由高速发展向高质量发展，国家建筑标准设计事业将在国家相关政策的驱动下，在专家委员会全体专家的大力支持下，在数据中心代表性企业的热心参与下，更好地服务工程建设，推动数据中心行业高质量发展！
