海卓健新能源材料（上海）有限公司成立于2022年，位于上海闵行区，是一家从事氢能催化剂研发、生产、销售、测试的科技公司。公司由哈工大王振波教授与投资者共同出资创立，依托哈尔滨工业大学，深圳大学等，拥有氢能催化剂领域多项核心技术与专利，秉持“创新引领，自立自强”，致力于突破“铂基催化剂”卡脖子问题，探索氢能燃料电池上游关键材料的国产化、产业化、商业化之路。
• 哈尔滨工业大学 电化学工程系教授/博士生导师
• 俄罗斯工程院外籍院士
• 国家”万人计划“科技创新领军人才
主要获奖情况：
• 2014-2021年连续8年入选最具世界影响力的中国学者榜单
• 2017年科技部中青年科技创新领军人才
• 2018年国家级高层次人才
• “龙江学者”特聘教授
• 2022年侯德榜化工科学技术奖创新奖
近年来主持国家自然科学基金 4项
山东省重点研发计划 1项
省部级项目8项和市级项目 2项
作为技术负责人完成国家863项目 1项
科技成果
1.王振波院士团队荣获国家授权发明专利41项，其中转化18项，为企业创造经济效益超过亿元
2.2012年获得浙江省科技成果转化二等奖1项
3.哈尔滨市重大科技成果转化项目
项目内容
项目研究的主要内容为：
1. 低铂高效稳定催化剂
2. 合金催化剂及非铂氧还原催化剂
3. 铱基催化剂(电解水制氢)
4、碳纸
HP231 铂碳催化剂
产品优势：
· 高活性（低反应温度、高反应速度）
· 高耐久性（寿命长）
·产品一致性好（反应可控性高）
· 浆料适配性高（底物适应性强）
· 可定制化（研发迁移能力强）

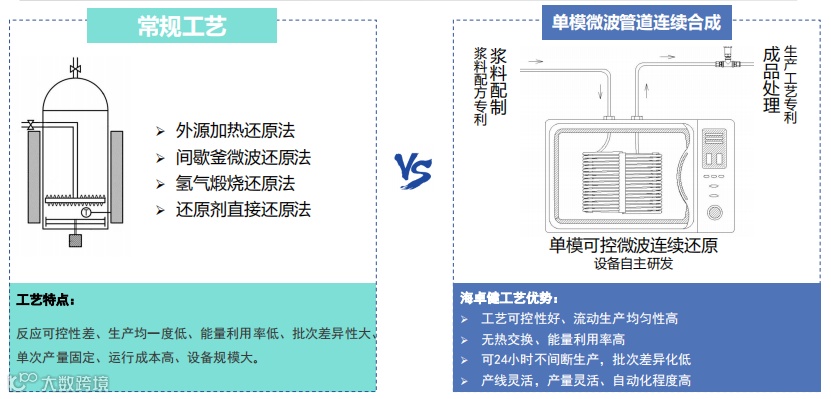

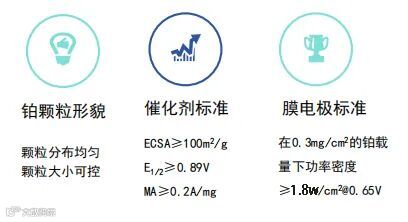

技术工艺
性能表征

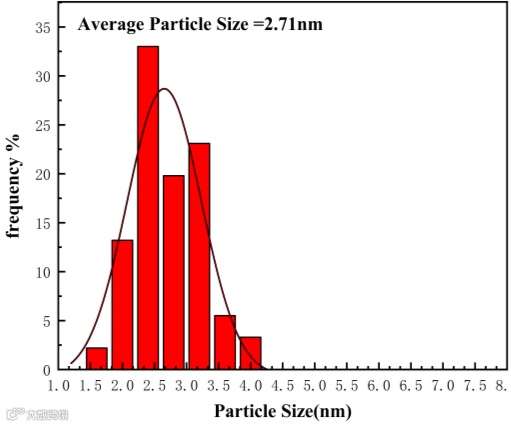

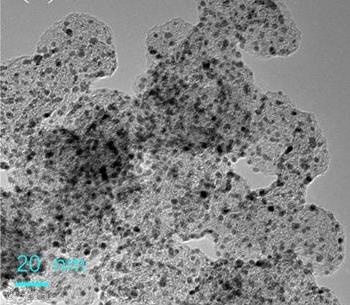

海卓健催化剂
（平均粒径 2.7nm）

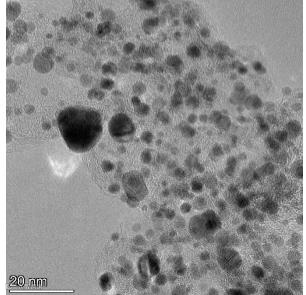

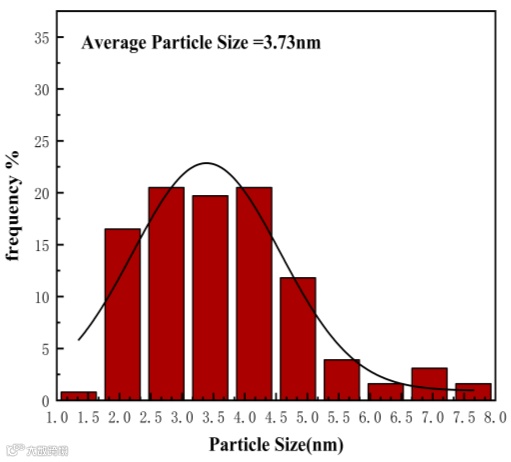

国内某公司竞品
（平均粒径3.7nm）
铂纳米颗粒大小均一，无明显团聚，活性面积大，活性高

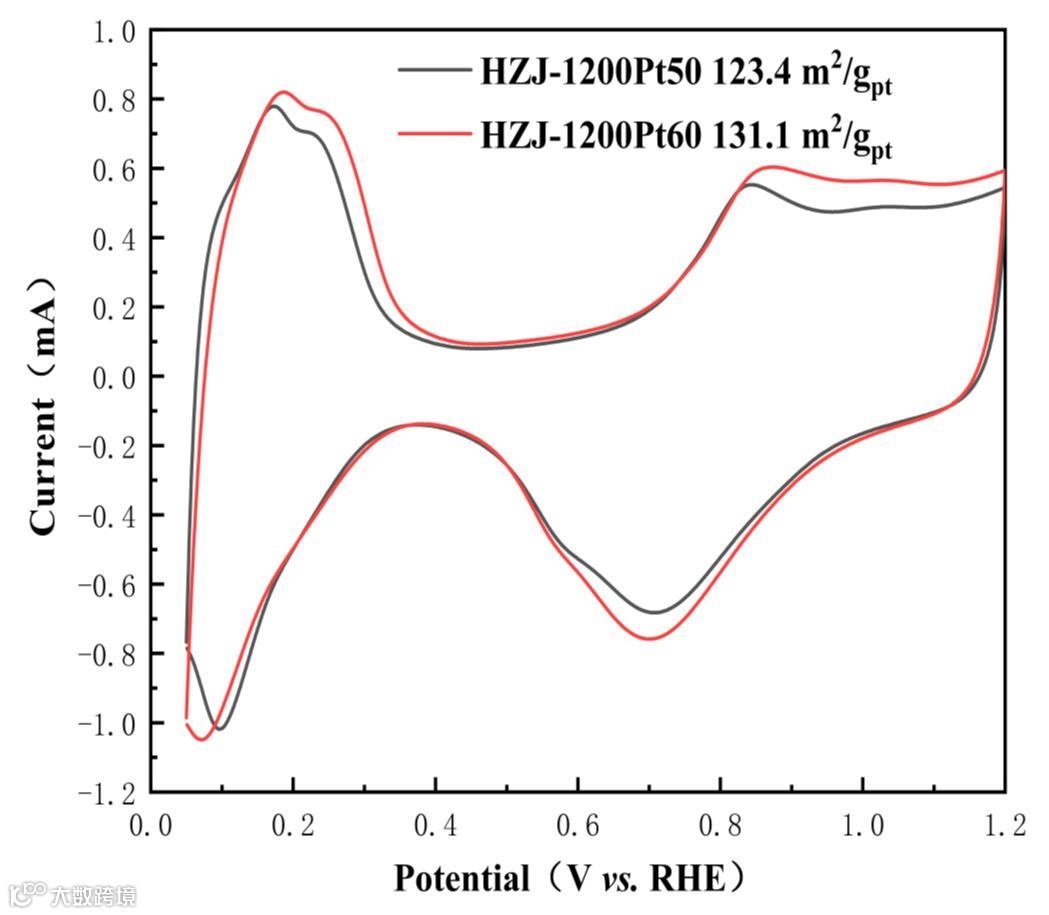

伏安循环曲线
催化剂性能指标
海卓健Pt/C产品
· ECSA(m²/g Pt)：123.4
· MA(A/mg Pt)：0.226
· E1/2(V)：0.898
某国际竞品
· ECSA(m²/g Pt)：65.8
· MA(A/mg Pt)：0.120
· E1/2(V)：0.890
膜电极的应用表现
海卓健Pt/C产品
· 0.65V处功率密度(W/cm2
Pt)：1.70
某国际竞品
· 0.65V处功率密度(W/cm2
Pt)：1.18
测试条件：
· 相对湿度 100%；电池温度 75℃；
· 背压 200kPa；计量比 2.5 : 0.5

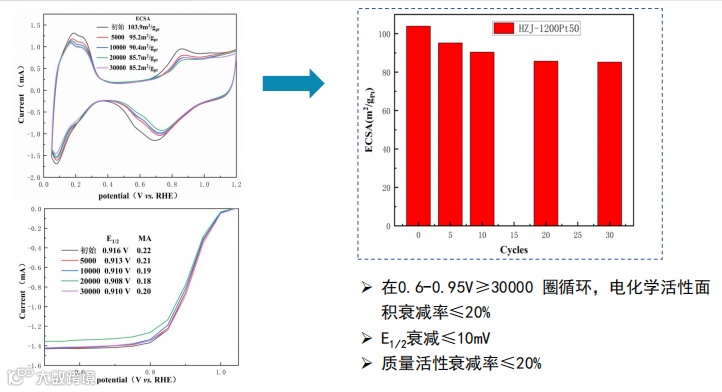

稳定性能
· 经过30000次循环；
· ECSA衰减率：<20%；
· 质量活性衰减率：16%；
· 在常温常压下储存6个月，各项表征稳定，活性未衰减，RDE测试性能无损失。
·在膜电极工作过程中对于可能存在的中毒物质具有较高的抗性，能够在存在中毒物质的环境中保持其催化性能

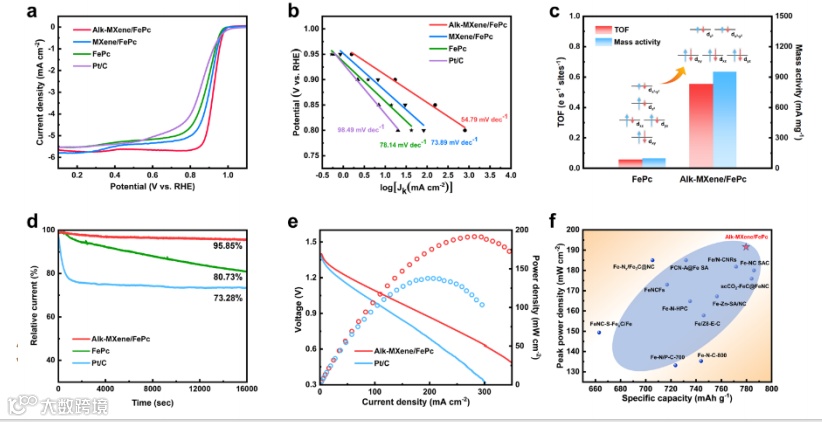

前沿科技

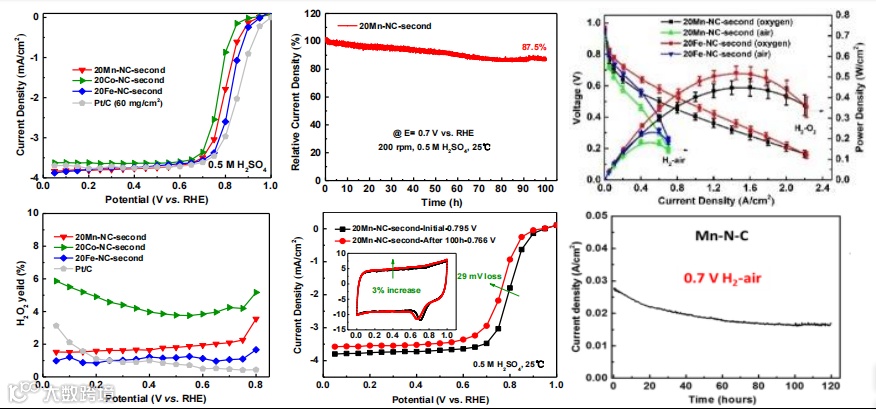

采用两步法首次制备具有高活性位点密度、高稳定性的Mn-N-C催化剂，揭示了Mn掺杂对催化剂稳定性的提升机理，为开发Mn-M双原子催化剂的制备技术奠定了基础。

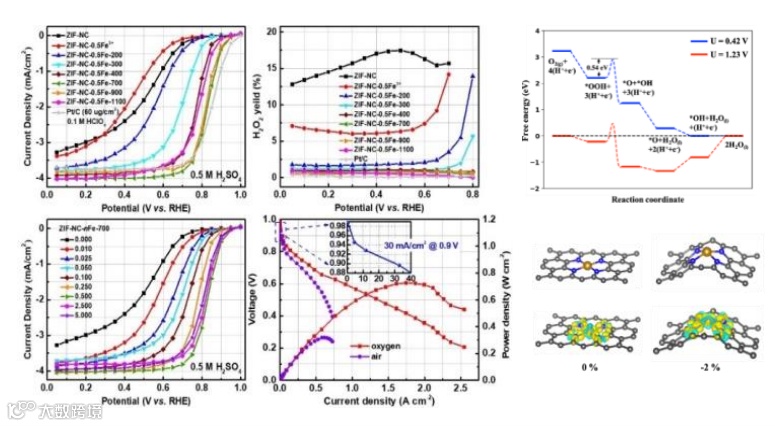

利用ZIF-8模型，首次揭示原子级分散Fe-N-C催化剂中FeN4活性中心的形成机理，为研究双原子催化剂在热活化过程中的形成机理奠定了理论基础。
首次提出一种对过渡金属元素单原子活性中心d轨道分裂方式的调控策略，引发了Fe-N4位点从平面四方场向准八面体配位的转变，诱导电子结构的重排和自旋极化的稀释，奠定了对双原子位点催化机理的研究基础。
采用晶种法制备了一种活性与稳定性兼顾的核FeN4-壳MnN4的催化剂，峰值功率密度为1.0 W cm-2，是现有报道中稳定性最好的非贵金属催化剂，为开发Mn-M双原子催化剂进行了初步探索。
END
关于我们
