单激发螺旋轨迹具有较高的k空间采样效率，中心出发、绕行外展的轨迹结构使其在给定的梯度能力下实现更快的空间编码。因此，被广泛认为是实现快速T₂加权功能成像（BOLD fMRI）与动脉自旋标记（ASL）的理想方案。
在3T系统中，基于扩展信号模型的单次激发螺旋成像已展现出良好前景（点此查看详细解析），但7T高场条件下更严重的B₀非均匀性和更快的相位积累速度，使得实现同类方案面临更高挑战。
来自苏黎世联邦理工学院的研究团队以7T MRI为平台，借助Skope动态磁场探头和高精度的图像重建模型，实现了0.8 mm平面分辨率、53 ms长读出的单激发螺旋采集，并探索了螺旋双读出采集在fMRI领域的潜力。
高场螺旋成像的挑战与策略
螺旋序列的主要难点在于其对磁场动态误差和静态B₀偏移的高度敏感。非理想梯度响应、涡流、系统延迟、呼吸引起的磁场波动等，均会导致采样轨迹偏离，进而造成图像模糊、形变与伪影。由于静态B₀偏移引起的相位错误会随着主磁场强度线性放大，在7T条件下，这些干扰效应将更加明显。
为应对这些问题，研究团队采用了一种新的扩展信号模型，将接收线圈敏感度、静态B₀图与由Skope场探头阵列实时记录的动态磁场共同纳入图像重建过程。实验在Philips Achieva 7T系统上进行，采用32通道接收线圈与集成于头部线圈框架中的16个磁场探头阵列。

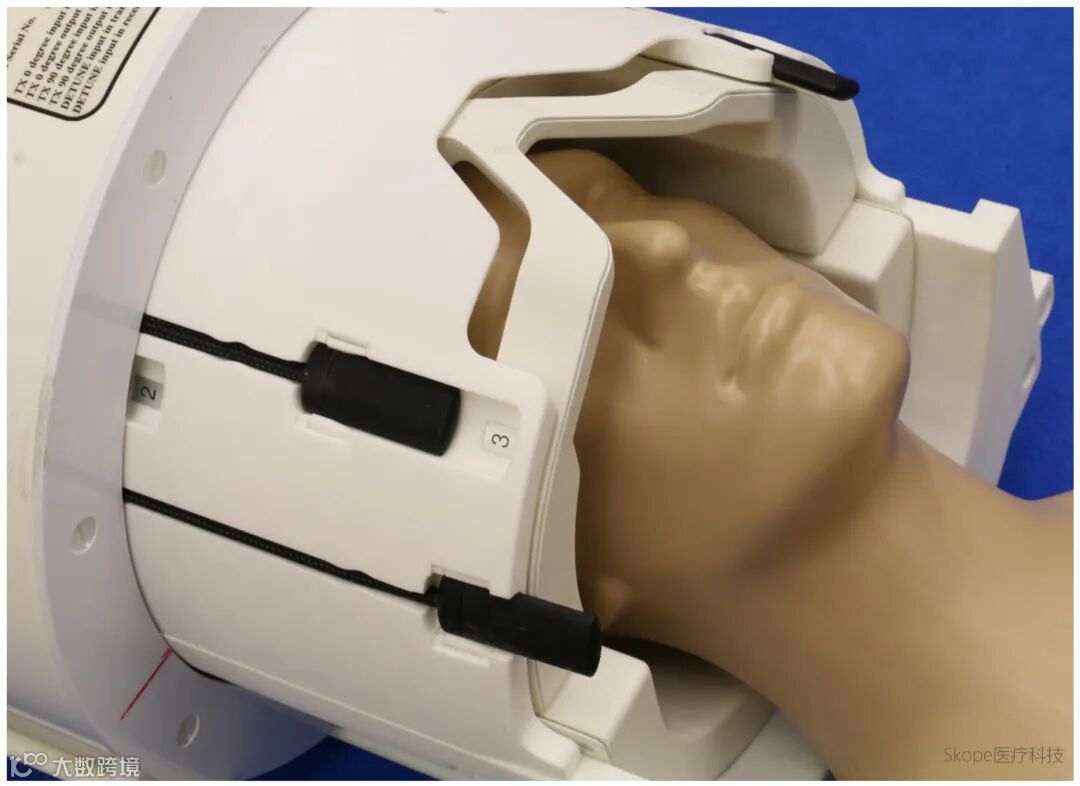

场探头设置：16个NMR场探头安装于头部线圈外侧，用于采集实时磁场数据
螺旋序列设计与成像方案
研究中共使用三种螺旋采集方式：单激发spiral-out、spiral-in-out与spiral-out-in（半激发）。其中，spiral-out为从k空间中心向外展开的单次激发序列；spiral-in-out与out-in则在一次激发后连续采集两个图像，兼具时间效率与多对比特性。
所有扫描均采用多层面梯度回波序列，切片厚度1~2 mm，TE最短为3 ms，最长为40 ms。

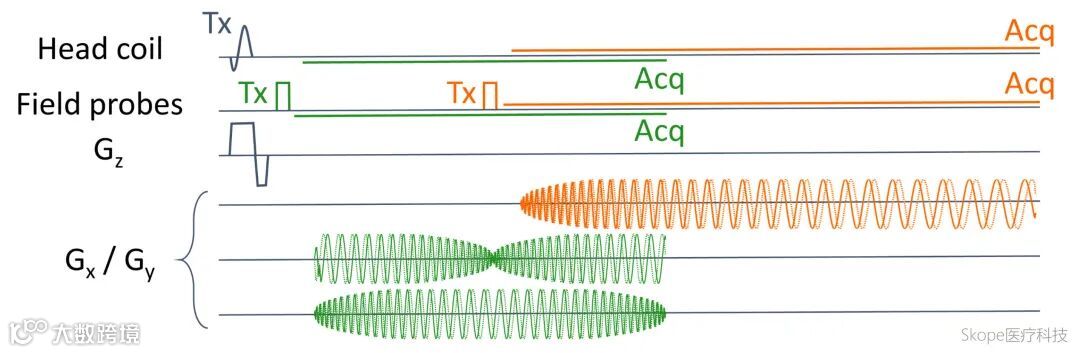

该研究所用单激发双螺旋（in/out）序列的时间结构与波形设计
高精度重建
将物理真实转化为图像保真
图像重建基于包括线圈敏感度、静态Δω₀、动态k空间轨迹在内的完整信号模型。动态磁场变化通过场探头采集，扩展为零阶到二阶球谐项。通过梯度回波序列测得静态Δω₀图与线圈敏感度图并进一步平滑处理。
中心层面的离共振（ΔB₀）分布图。左图为受试者1，右图为受试者2
实验结果
单激发螺旋成像：实现0.8 mm高分辨率
在2 mm厚度切片中，图像结构清晰，灰质/白质及脑-脑脊液边界可见度高，未出现传统螺旋采集中常见的模糊或形变问题。即使在切片厚度缩小至1 mm、SNR下降的条件下，图像仍保持良好细节表现。

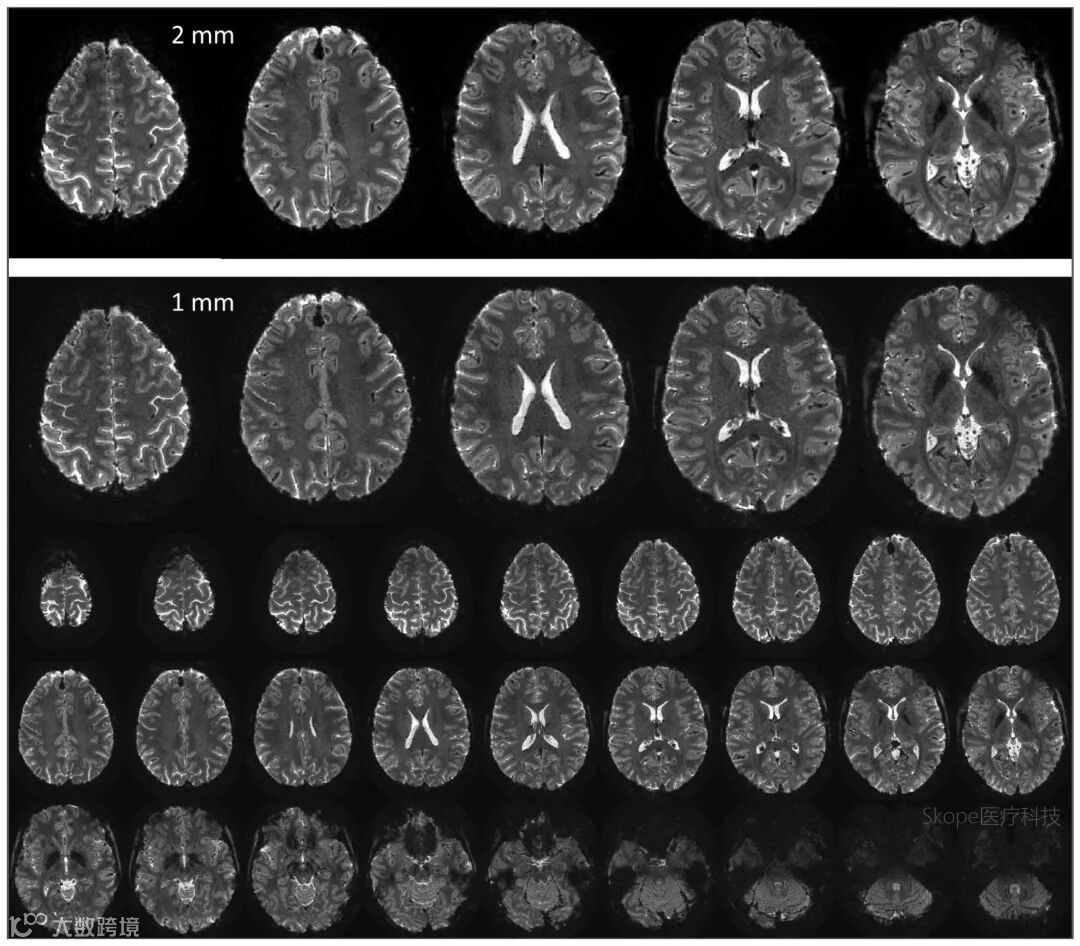

高分辨率单激发螺旋图像（平面分辨率0.8 mm，读出时长53 ms）。

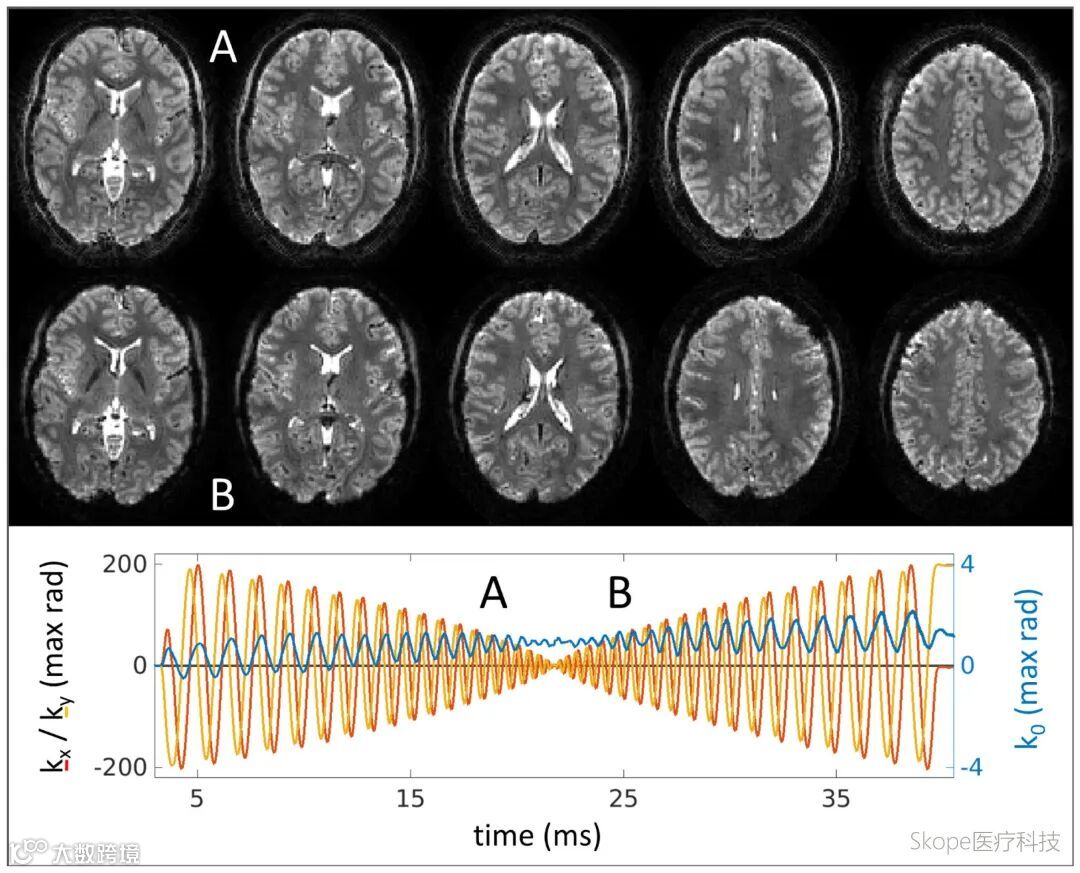

上排为5个2 mm层厚的切面，下排为1 mm薄层。图像中灰白质及脑脊液边界清晰，无明显模糊或几何畸变

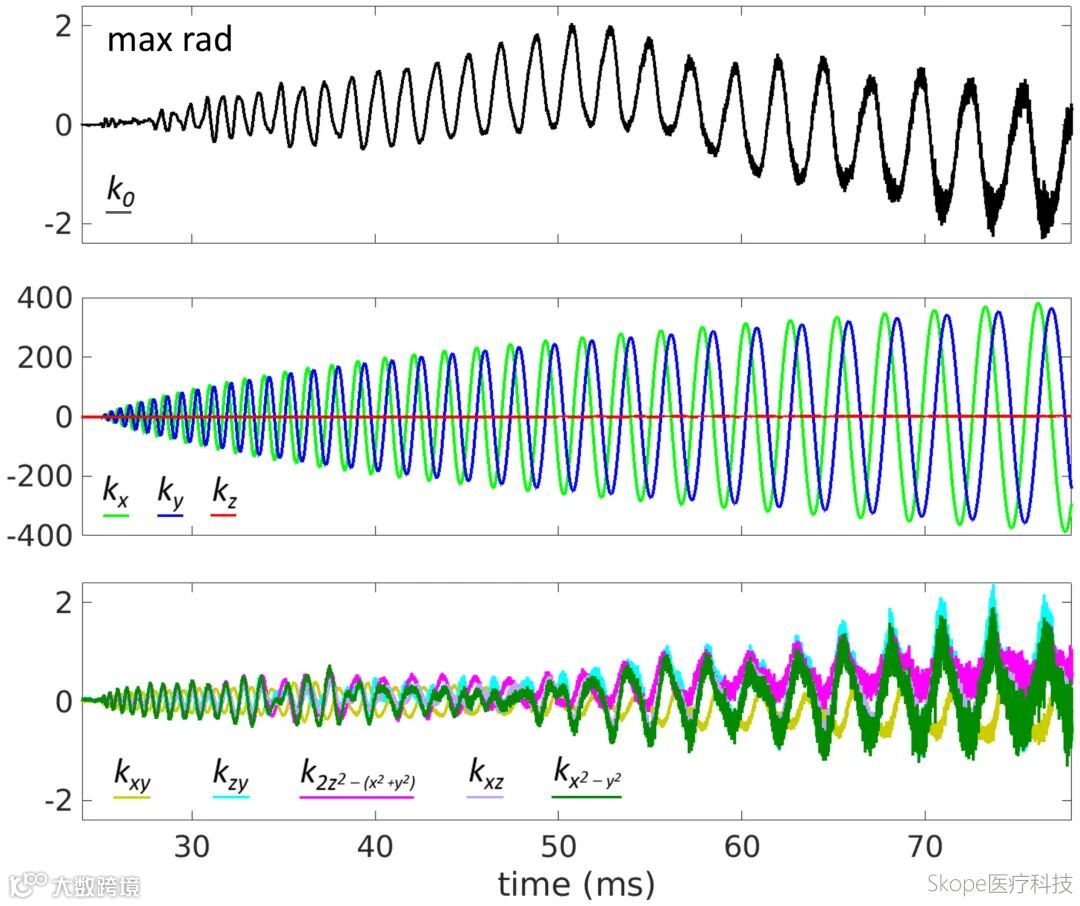

监测磁场动态的相位展开结果：自上而下为零阶、k空间轨迹（第一阶）、第二阶球谐展开项。
重建模型各参数对图像质量的影响
为评估不同建模因素的影响，研究团队分别排除动态场、静态B₀偏移与线圈敏感度进行重建对比。结果显示：
若不考虑动态轨迹，将导致边界模糊与结构扭曲；
若不校正Δω₀，则在皮层区域产生显著模糊与信号堆积；
若忽略SENSE，则无法实现4倍欠采样下的单次激发重建。

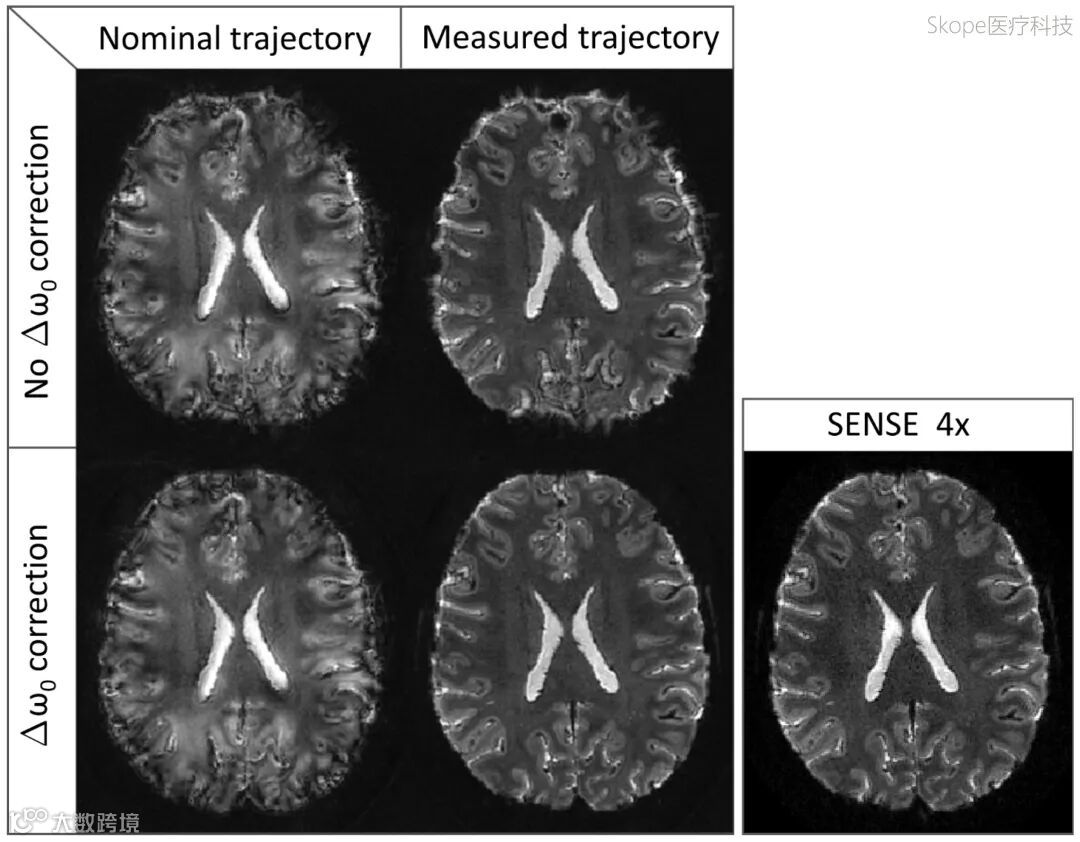

左：使用四次螺旋采集的全采样数据，分别在是否考虑静态与动态场信息下重建；右：单激发图像（四倍欠采样），信号模型中包含线圈灵敏度、ΔB₀图及实测轨迹。
PSF分析揭示TE对空间分辨率的影响
研究进一步对螺旋轨迹在不同TE下的点扩散函数（PSF）进行了模拟。结果显示，在灰质/白质中，由于T₂衰减，图像实际分辨率略低于标称分辨率（0.94 mm与0.98 mm），但随着采集时长增加仍持续提升，表明延长螺旋采集时间可有效提升图像质量。
T₂衰减对图像分辨率及点扩散函数（PSF）的影响。红线：单激发螺旋名义分辨率随读出时长变化；蓝线与黄线：在灰质与白质中考虑T₂衰减后的实际分辨率。
半激发（half-shot）螺旋采集展现多图像能力
spiral-in-out与out-in方案可在一次激发后获取两个不同TE下的图像，拓展了多对比采集可能性。实验证明，spiral-in-out在保持整体对比度的同时，能通过后段采集获取更清晰的脑脊液与白质边界；spiral-out-in则提供短TE与长TE图像对比，有助于脂肪抑制及结构保持，两者各具优势。
螺旋in out成像结果。每个切面两幅图像，脑脊液与白质边界更清晰。

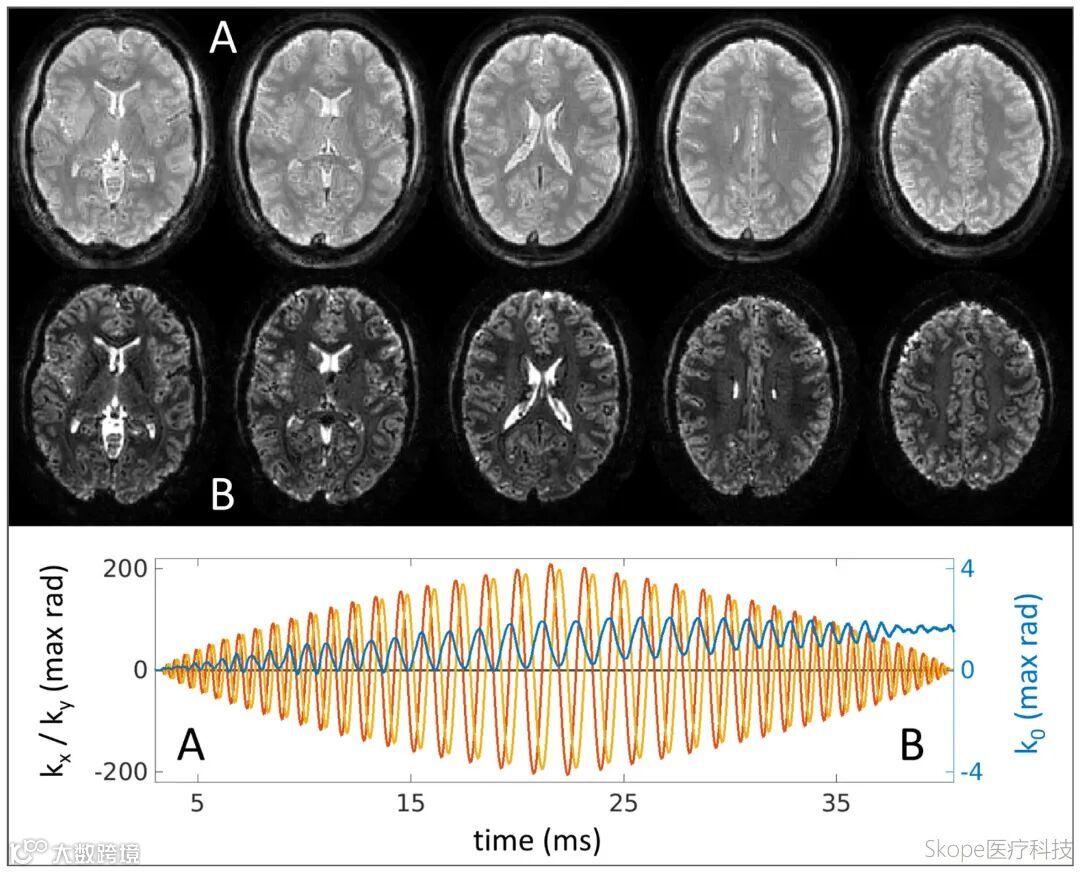

螺旋out in成像结果。每个切面两幅图像，短TE图像显示部分脂肪残留，长TE图像几何结构稳定。
本研究在7T高场MRI系统中，首次实现了基于完整物理模型的单次激发螺旋成像，达到了0.8 mm平面分辨率与53 ms采集时长，成像结果无显著模糊或失真。这一方案不仅适用于高分辨BOLD fMRI与ASL成像，也为spiral双读出采集、多回波分析等提供了可行平台。随着模型准确性、动态场测量与快速重建技术的不断提升，Skope磁场检测方案将持续为非笛卡尔高阶采集模式提供基础保障。
