曾经在做motion动画的时候遇到过这样一个问题：在一个机构配合运动的过程中，有一个弹簧也需要进行相应的伸长或压缩。而众所周知，SolidWorks与其他三维设计软件一样，所生成的模型一般为刚性的。那是否有一种方法能够解决弹簧变形的问题呢？在之后的学习研究中，我找到了一个简单易用的柔性弹簧的画法

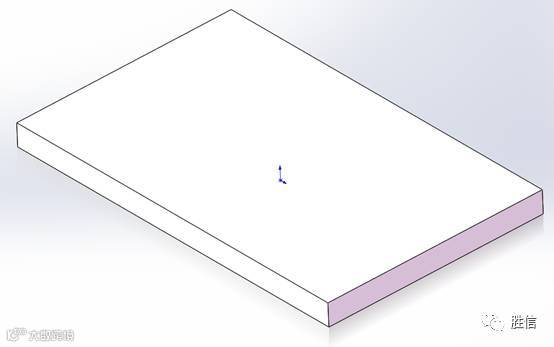

➤首先建立一个薄板。（如图1）
图1

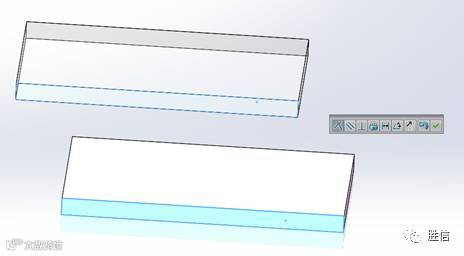

➤保存零件，然后打开装配体，并导入两个上一步建好的薄板。对两个薄板做配合。
图2
图3
➤这样就能保证一薄板固定，而另一薄板仅可以做上下竖直的移动。
➤在装配体中建立新零件，并命名为“弹簧”。
图4

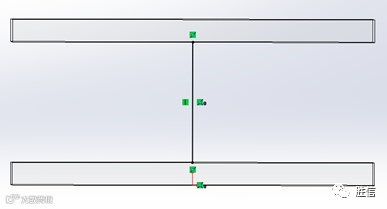

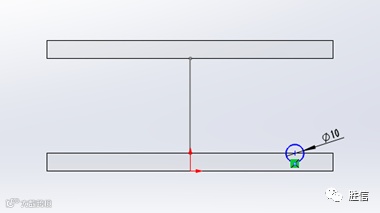

➤在装配体中编辑零部件，并制作两个草图。直线的端点以及圆的圆心均参考上下两薄板。（如图5、图6）
图5
图6

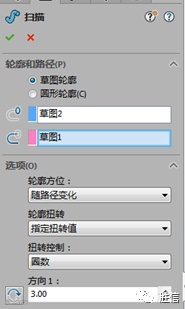

➤进行【扫描】操作。注意设置属性。
图7

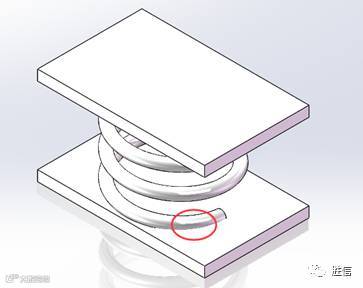

➤操作完成后退出【编辑零部件】，可以看到包含弹簧的装配体。发现有干涉。
图8

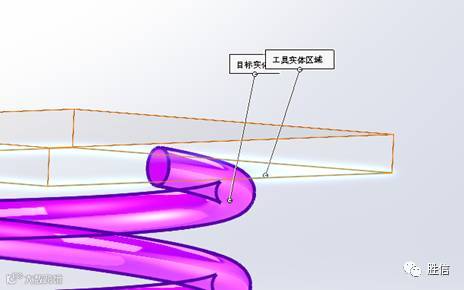

➤重新编辑零部件弹簧，用上下薄板内表面对弹簧进行【压凹】处理。
图9

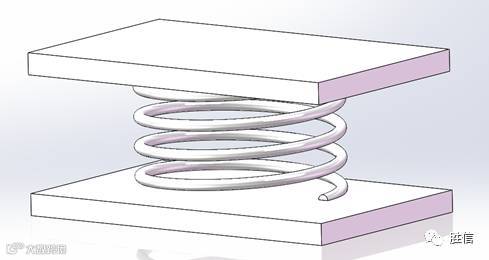

➤完成后重新退出【编辑零部件】模式，查看装配体。此时，柔性弹簧已经完成。
图10

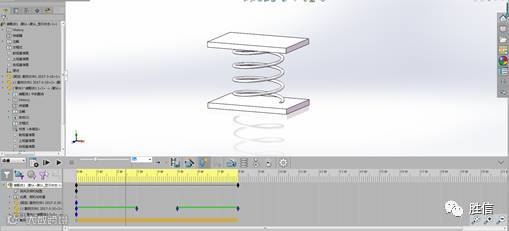

➤改变两薄板的间距，可以通过
来直接更新弹簧的形状。如果觉得改变不够连续，可以制作motion动画，生成连续的弹簧伸缩过程。
效果展示
你学会了吗？
