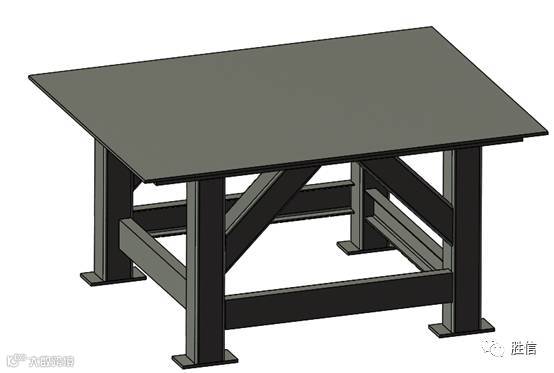

材料统计图

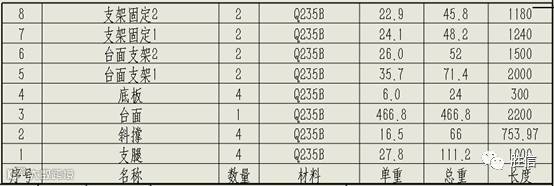

➤对于SolidWorks焊件设计，在材料统计表中，长度属性是独有的一列，如下图所示：

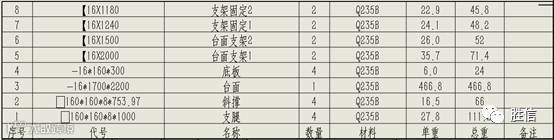

➤而此种表现形式不符合国内传统统计方式，传统的统计方式如下图所示，长度属性直接统计在代号里面。
在SOLIDWORKS中如何实现此功能呢？

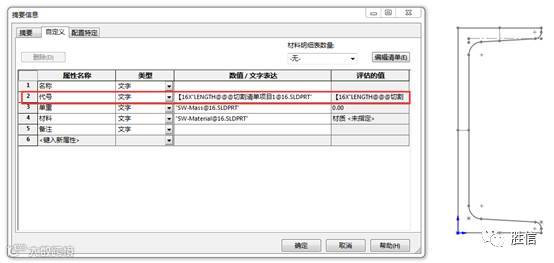

➤第一步：找到常用的焊件轮廓并打开，在焊件轮廓中添加属性，重点注意 “代号”属性为：【16X"LENGTH@@@切割清单项目1@16.SLDPRT"，代表的含义为[16X长度，在这一步里面，我们需要将代号属性表达成“[16X”即可，保存焊件轮廓。

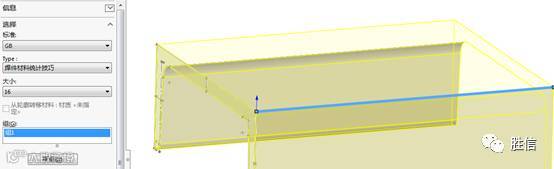

➤第二步：在焊件设计中调用此焊件轮廓如图1所示，调用完成后在设计树的切割清单中，去查看属性，如图2所示，复制长度属性行中的数值/文字表达中的内容。
图1
图2
➤第三步：返回到焊件轮廓，并打开属性。在“[16X”后粘贴该长度属性，变成【16X"LENGTH@@@切割清单项目1@16.SLDPRT"，保存并关闭该轮廓。

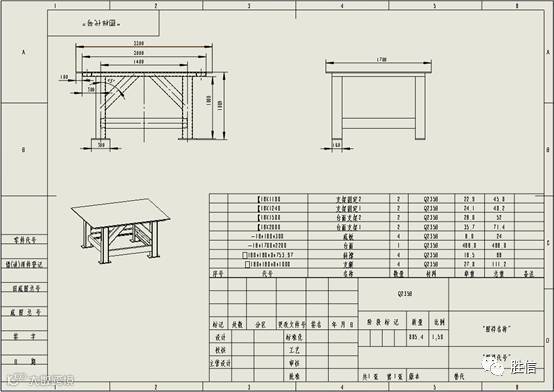

➤第四步：再次调用此焊件轮廓进行设计，材料统计的表现形式就能满足我们的要求。
你学会了吗？
