机械制图基本知识和技巧（二）

机械制图基本知识和技巧（二） 胜信数字科技
2020-09-21
2
导读：一、图纸的幅面和格式 二、比例 三、字体

一、图纸的幅面和格式（GB/T14689—1993）
1、图纸幅面 
为了保证图纸大小的统一，以便于图纸的装订、图纸的保管、图纸的缩印，对图纸的幅面做如下规定： 
图纸幅面和格式（GB/T14689 --1993） 

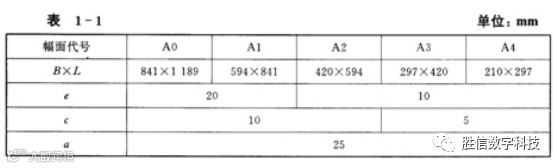

图纸幅面尺寸和代号：A0、A1、A2、A3、A4、A5 

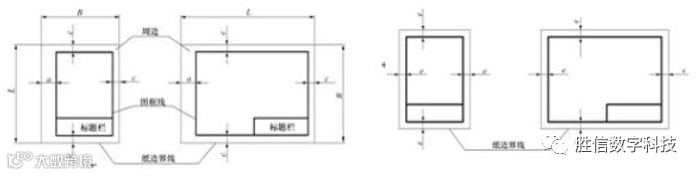

2、图框格式（图框线） 
图纸在绘图前都必须用粗实线画出图框线，所画图样（图形）应在图框线之内。 
图框线的格式有二种：  
⑴不留装订边格式    ⑵留装订边格式。

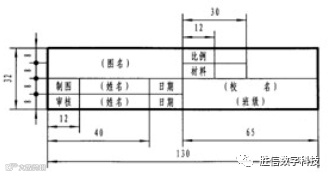

3、标题栏及方位
标题栏中的文字方向为看图方向。标题栏的格式、内容和尺寸在国家标准（GB／T10609.1—1989）中已作了规定，学生制图作业建议采用图所示的标题栏格式。
4、附加符号 
（1）、对中符号：为了复制或摄影时定位方便，在各边的中点处分别画出对中符号。 
从图纸边界开始伸入图框约5mm，线宽不小于0.5mm的粗实线。当对中符号在标题栏范围内时，则伸入标题栏部分省略不画。 
（2）、方向符号：当绘图和读图方向与标题栏方向垂直时，为了明确绘图和读图的方向，在对中符号处画一个方向符号（细实线的等边三角形）。
二、比例
1、术语 
⑴比例：图纸中的图形与实物相应要素的线性尺寸之比。
原值比例：比值为1的比例，即1：1。 
放大比例：比值大于1的比例，如2：1。
缩小比例：比值小于1的比例，如1：2。 

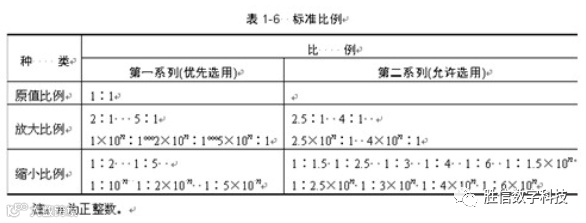

2、比例系列 
⑴首选表1-2中的优先选用比例系列，再选允许选择比例系列。 
⑵无论比例如何，所标注的尺寸数值都应是实物的实际大小尺寸。如为了看图方便，绘制图样时，应尽可能按机件的原值比例画出。如果机件太大或太小，应采用表1-2中规定的优先比例画图。图样无论是放大或缩小画出，标注尺寸时，均应按机件的实际大小尺寸标注，与绘图的比例无关。 
3、比例的标注 
（1）标注在标题栏内。 
（2）标注在视图名称的下方或右侧。如I／2：1、B-B／5：1等。
三、字体（GB/T14691—1993） 
图样上除了表达机件的图形外，还要用文字和数字说明机件的大小、技术要求和其它内容。
在图样中书写字体必须做到：字体工整、笔划清楚、间隔均匀、排列整齐。 
字体的号数，称为字体高度，用h 表示。其公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20mm。如书写更大的字，其字体高度应按的比率递增。
1、汉字：长仿宋体
2、字母和数字： 
字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线成75度。 ABCDEFGHIJKLMNOPQRSTUVWXY拉丁字母示例
bcdefghijklmnopqrstuvwxy 
Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ罗马数字示例 
0 1 2 3 4 5 6 7 8 9阿拉伯数字示例
ABCDEFGHIJKLMNOPQRSTUVWXY
希腊字母示例:
（1）A型和B型：
A型字体：笔画宽度＝h／14（h为字高）
B型字体：笔画宽度＝h／10（h为字高）
（2）直体和斜体（向右倾斜75º）两种。
