导读：在SOLIDWORKS中建立一段管道很复杂吗？结论不言而喻，建立管道并不复杂，甚至可以说建立管道就像在玩搭积木的游戏。

平时可能不乏听到身边的同事朋友一直在抱怨：怎么在三维中建立一段管道是这么艰难困苦呢？这管子在 3D 的环境下要怎么控制？这管道步路到底要怎么搞呢？

听了这样的抱怨声，可能就会在想难道在 SOLIDWORKS 中建立一段管道真的是这么复杂？结论不言而喻，建立管道并不复杂，甚至可以说建立管道就像在玩搭积木的游戏。

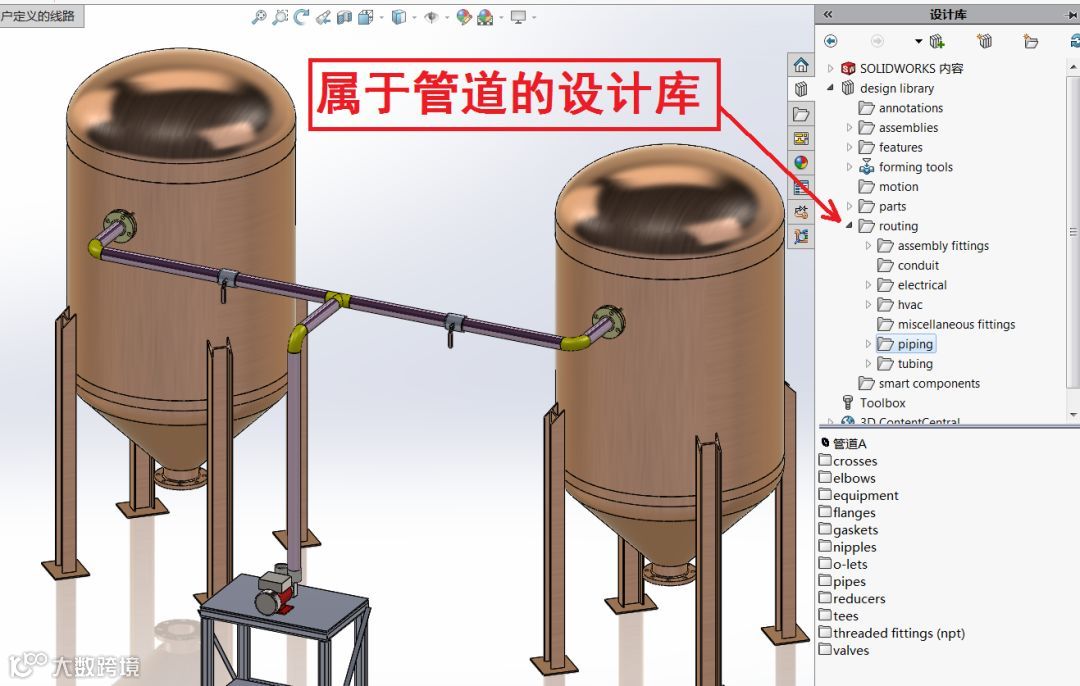

在 SOLIDWORKS 中管道设计的利器自然是 SOLIDWORKS Routing 工具，这个工具通过高效地利用设计库来进行管道零部件的添加，同时辅以智能快捷的自动步路工具来进行布线，从而在整体上来提高管道步路的效率。

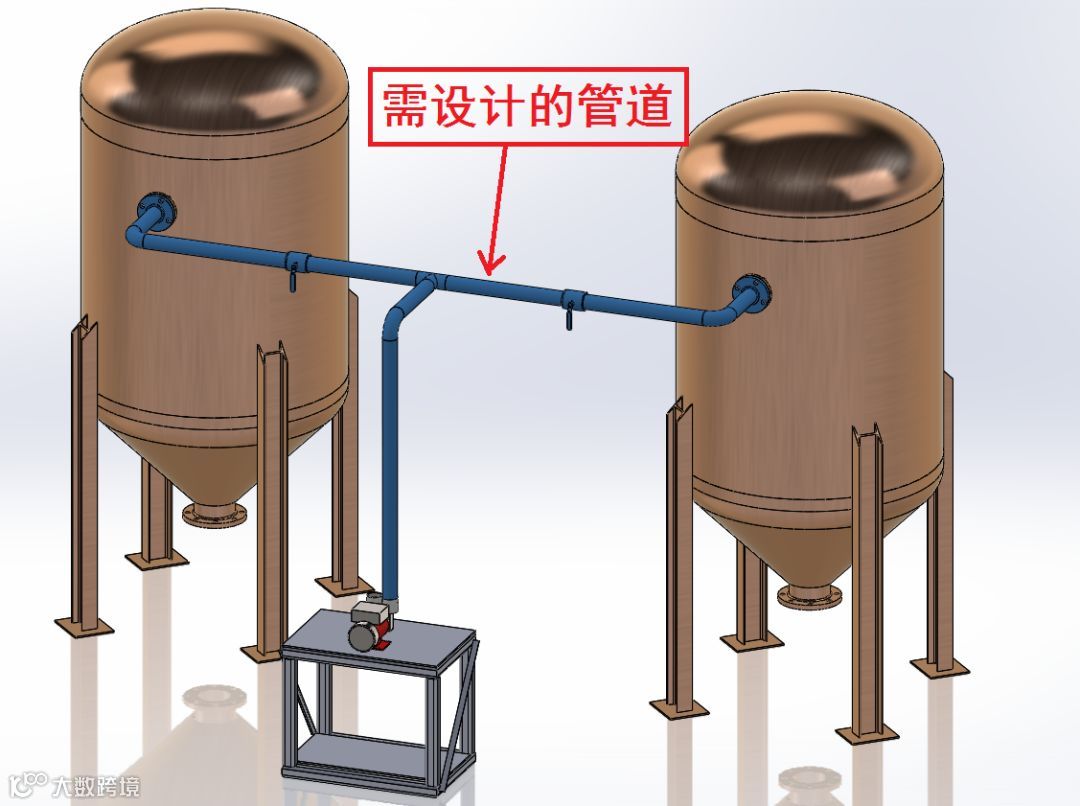

本期，我们将为图中的两个罐体以及泵进行管道的添加，并且为设计好后的管道添加对应的控制阀门。（需要进行管道设计的部分如下图中所示）

管路往往是整个产品的血管命脉，对于整个产品的设计至关重要，那要如何做好管路设计呢，可以点击下方的视频文件查看详细的操作说明：

🔗本期操作源文件地址链接：

https://pan.baidu.com/s/1EshF5wNZhMycKXPydG0SMw

🔑提取码：k9mw

温馨提示：操作源文件提供的是 SOLIDWORKS 2018 文件。
