旋转平移运动是如何实现的？干货教程值得收藏

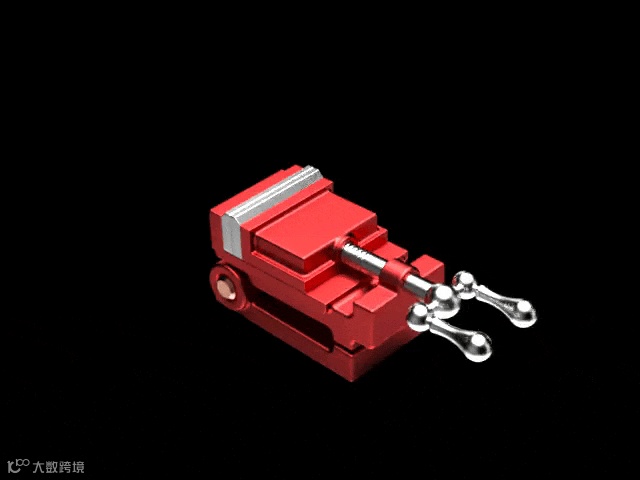

大家打开模型之后，通过设计树可以看出这个平口钳是由底座、固定钳身、活动钳身以及丝杆手柄组成的，通过视频中的爆炸动画我们可以看出各个零件在装配体中的位置。

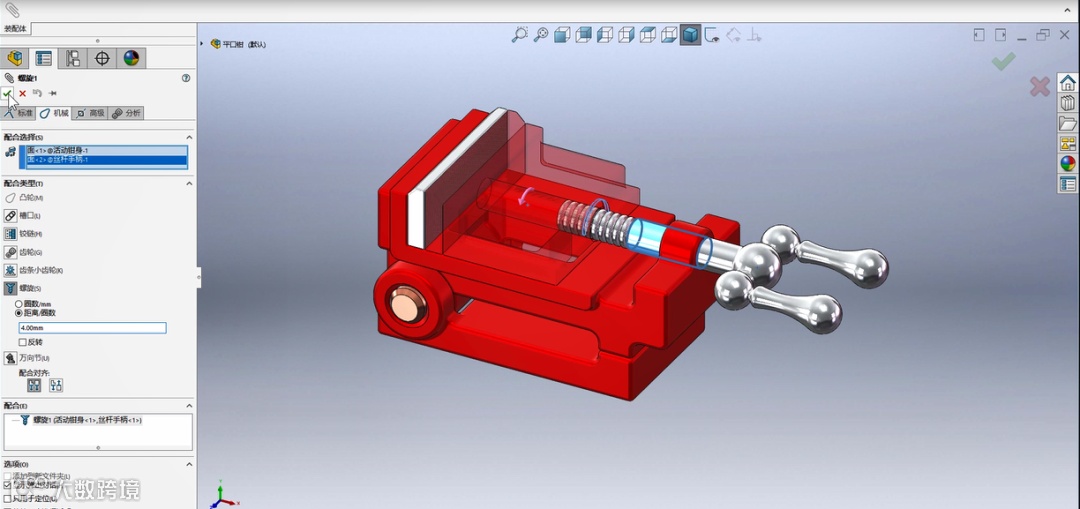

通过设计树中的配合选项，我们可以看出各个零部件之间的配合关系。配合关系中有使用到螺旋配合，其具体参数如下图所示：

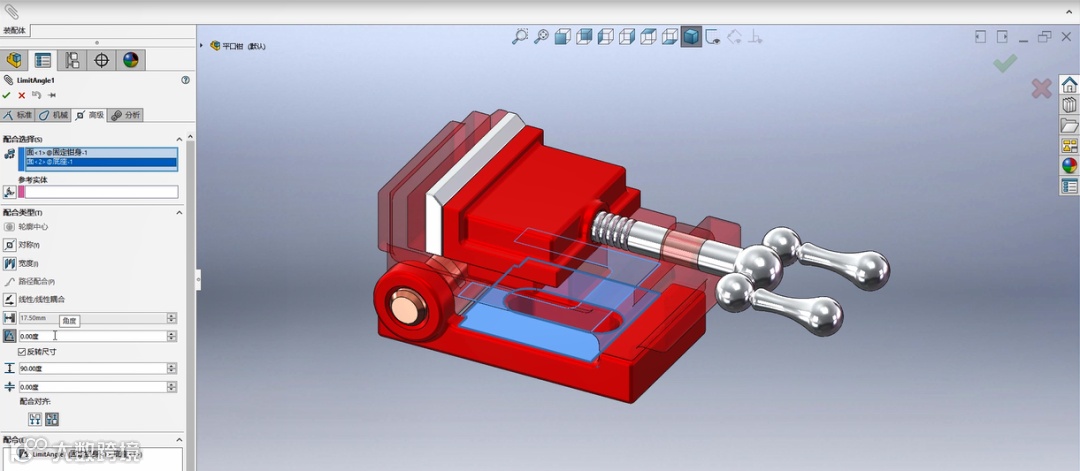

在配合关系中同时有使用到高级配合中的限制角度配合。

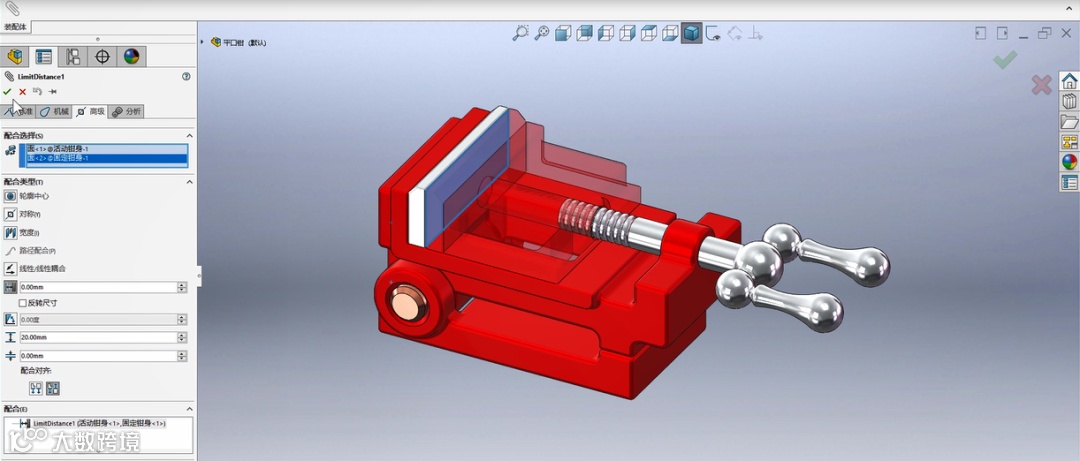

在钳口接触面，则有使用到高级配合中的限制距离配合。

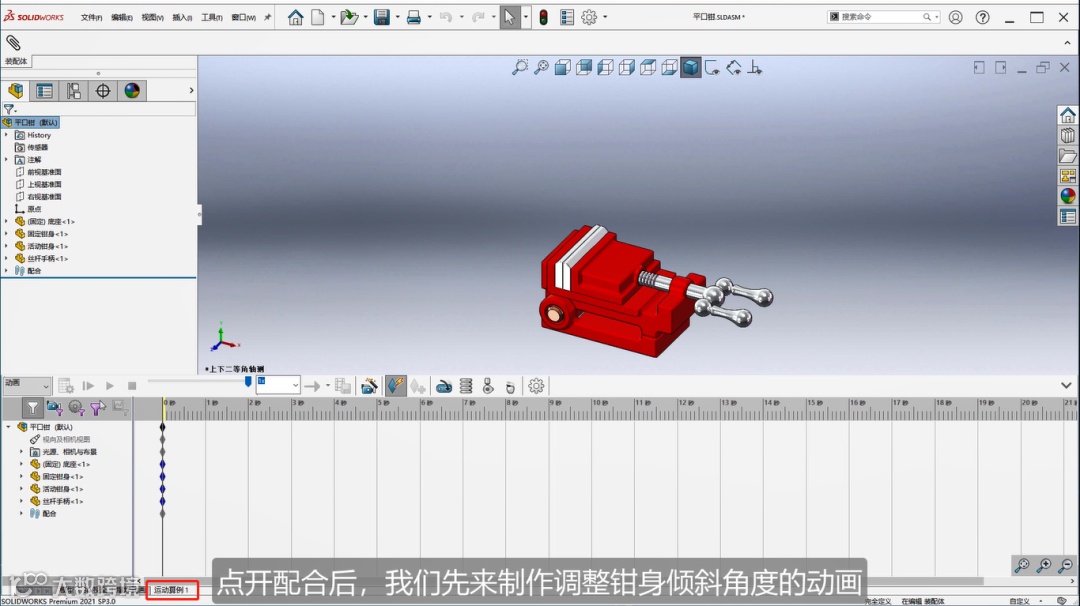

当所有配合完成之后，在界面的左下方点击运动算例1，开始制作动画。

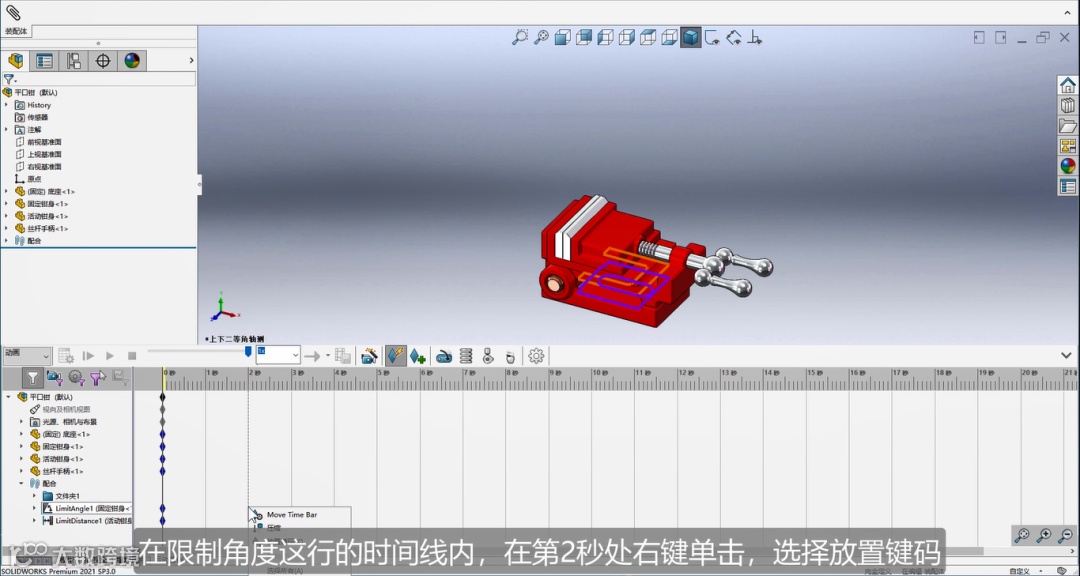

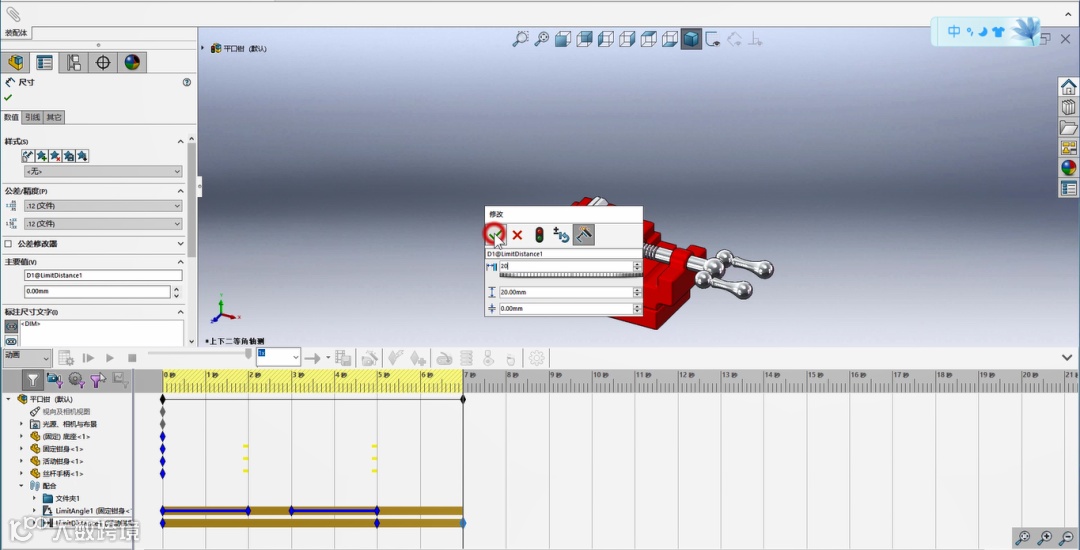

1、在限制角度这行的时间线内，在第二秒处鼠标右键单击，选择放置键码。

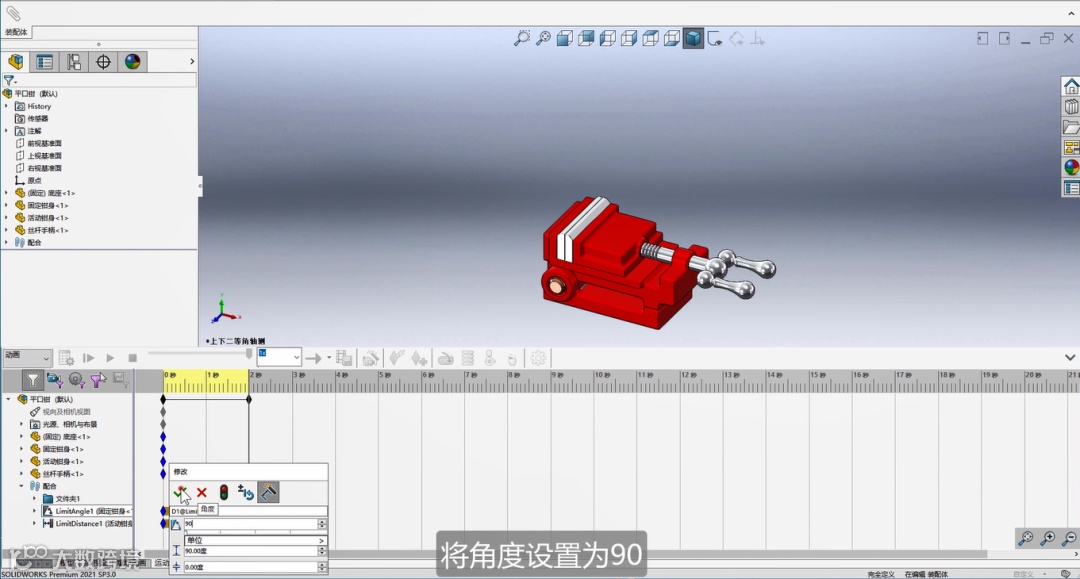

2、双击键码，将角度设置成90。

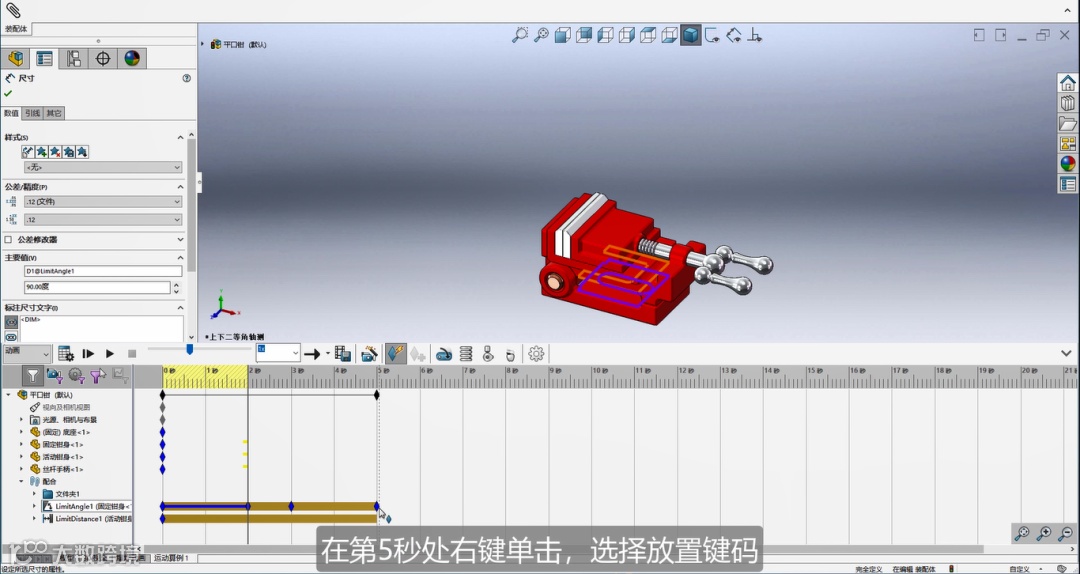

3、在第三秒处，鼠标右键单击选择放置键码；在第五秒处，鼠标右键单击选择放置键码。

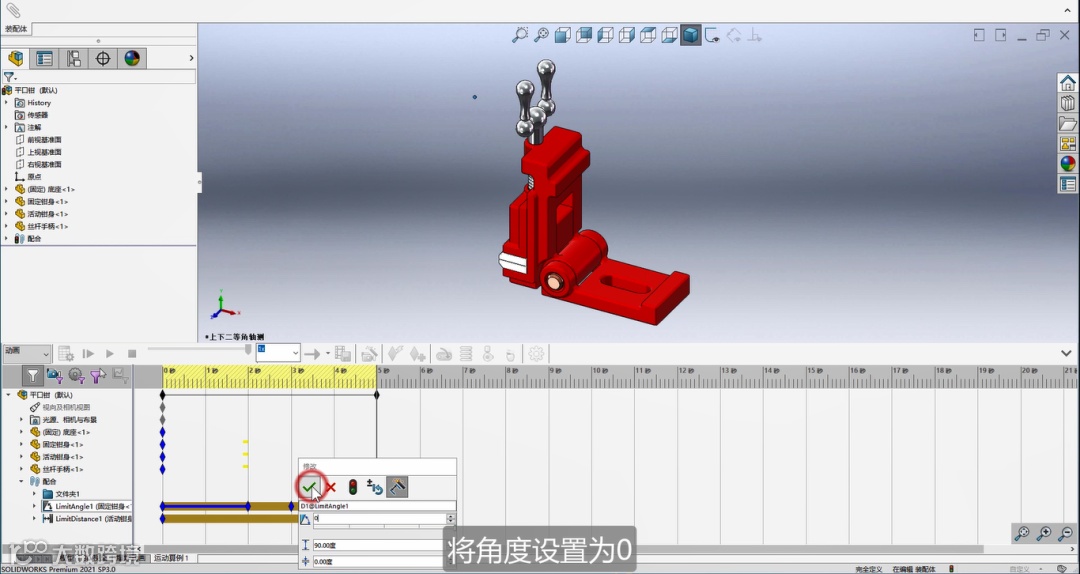

4、双击键码，将角度设置成0。

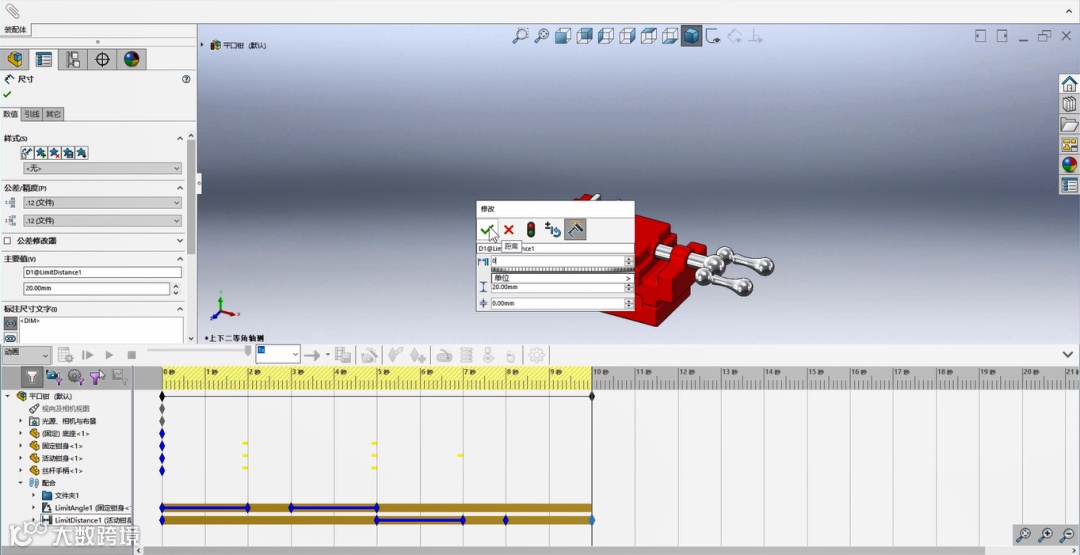

5、在限制距离这行的时间线内，在第五秒处鼠标右键单击选择放置键码；在第七秒处鼠标右键单击选择放置键码；双击键码，将距离设置成20。

6、在第八秒处鼠标右键单击选择放置键码；在第十秒处鼠标右键单击选择放置键码；双击键码，将距离设置成0。

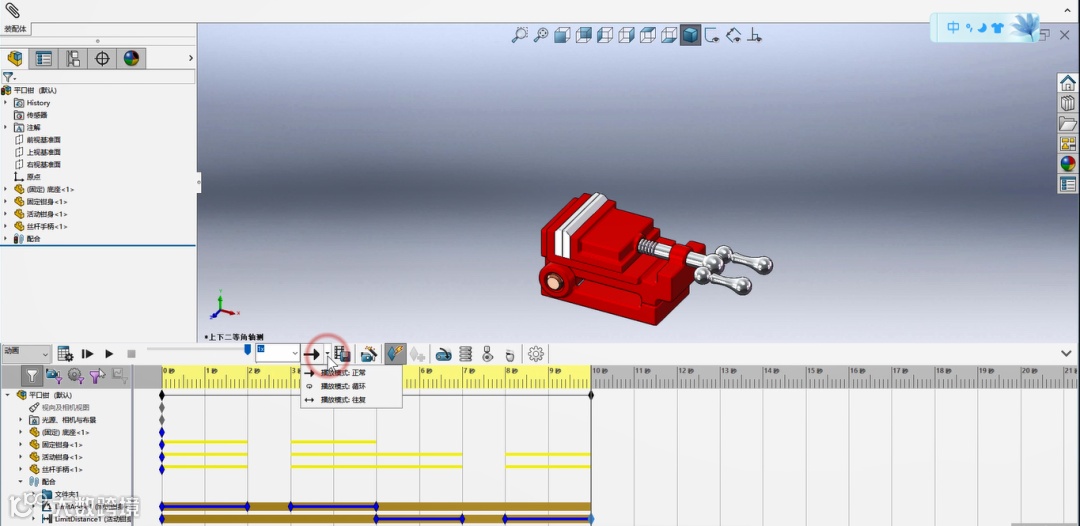

7、最后点击计算按钮进行计算，即可完成动画制作。

有关本期 SOLIDWORKS 制作平口钳动画的详细操作说明以及注意事项，欢迎大家观看视频。
