如何快速制作文档插图？借助SOLIDWORKS Composer轻松搞定

胜信数字科技

2021-05-14

导读：SOLIDWORKS Composer 快速制作产品文档插图

SOLIDWORKS Composer 为用户提供了更快、更轻松的创建图形内容的工具，这些工具可以清晰、更准确的将产品进行展示，并在创建产品营销材料的时候消除对物理原型的需求，通过逼真的视觉效果，从而给客户留下深刻的印象。

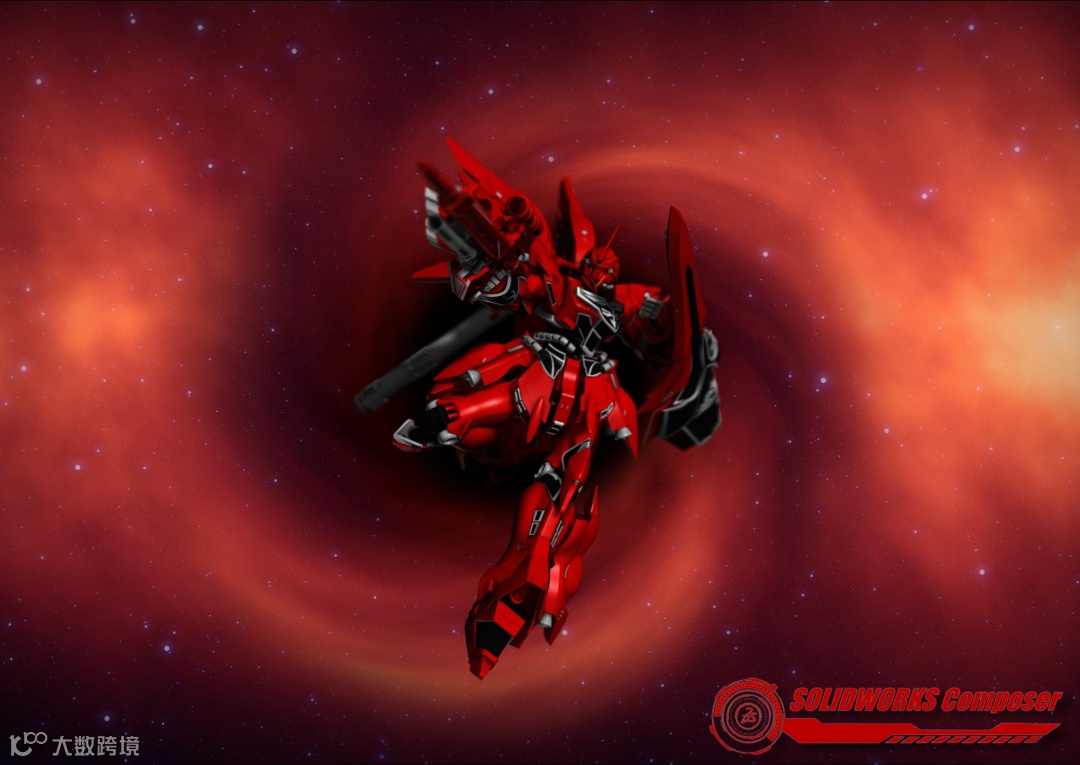

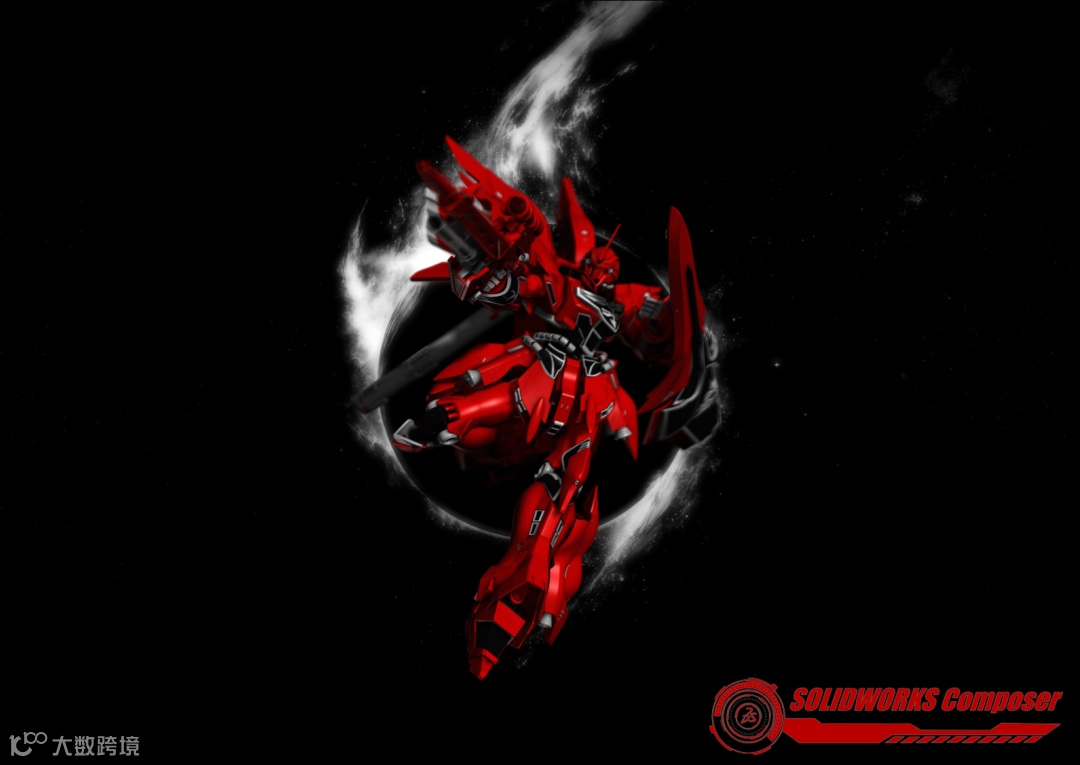

本期我们使用 SOLIDWORKS Composer 来快速的制作产品文档所需的两张插图，通过视频大家可以了解到：

1、如何在状态栏内启用照相机透视模式还有在属性窗格内设置照相机视场；

2、如何在作者选项卡内创建 2D 图像面板，并在属性窗格内设置其纹理映射路径、大小还有放置的位置；

3、如何在渲染选项卡内启用景深、中度照明模式、阴影、环境光遮挡还有隐藏地面并获得高质量的图像效果；

4、如何在属性窗格内添加背景图像路径；

5、如何在视图窗格内创建视图；

有关本期 SOLIDWORKS Composer 快速制作产品文档插图的详细操作说明以及注意事项，请点击下方视频文件进行观看。

🔗本期操作源文件地址链接：

https://pan.baidu.com/s/1-sYjjQOL6Z4WLkhGK32j2Q

🔑提取码：7e6v

温馨提示：操作源文件提供的是中间格式文件，不同的SOLIDWORKS 版本都可以打开。
