导读：SOLIDWORKS 2020针对此项需求进行了重大升级！工程图的可选形式多出了一种「出详图」模式，打开工程图几乎和快速查看差不多，但是可以完成非常多的工程图操作。

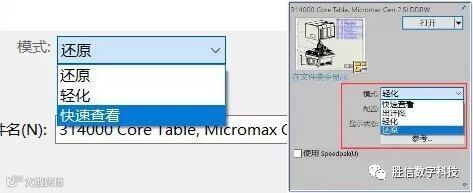

打开大型装配体工程图的时候，通常我们有三种方式：

·还原模式；

·轻化模式；

·快速查看。

其中快速查看基本可以秒开所有工程图，也可以打开没有模型的工程图。但弊端是无法进行任何编辑操作。

轻化模式的打开方式，工程图只有部分模型数据装入内存。其余的模型数据将根据需要装入。因为仅在需要时才装入所有模型数据，所以轻化工程图的模式效率会更高。但是当模型过大的时候，即使是部分信息的载入，依然会耗费大量的运算资源和时间。

当产品越来越复杂，处理大型装配体的工程图时，会有许多的挑战。如果有一种办法既可以完成工程图操作，又不载入模型数据，那么这样的出图效率肯定会更高。

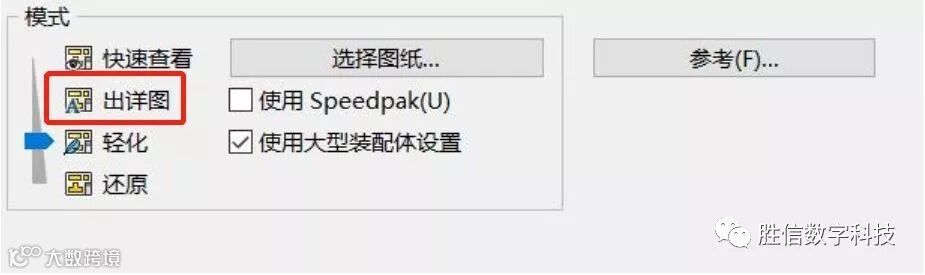

SOLIDWORKS 2020针对此项需求进行了重大升级！工程图的可选形式多出了一种「出详图」模式，打开工程图几乎和快速查看差不多，但是可以完成非常多的工程图操作。

举个栗子

同样的配置和模型，快速查看和出详图基本时可以秒开。还原模式需要5分21秒，轻化模式需要3分55秒。这还只是打开的时间对比，当涉及到具体工程图操作的时候，差异将会更加明显。当我们制作顶层装配工程图而没有使用正确的模式时，大部分时间就可能都花在等待响应和观看鼠标打转了。

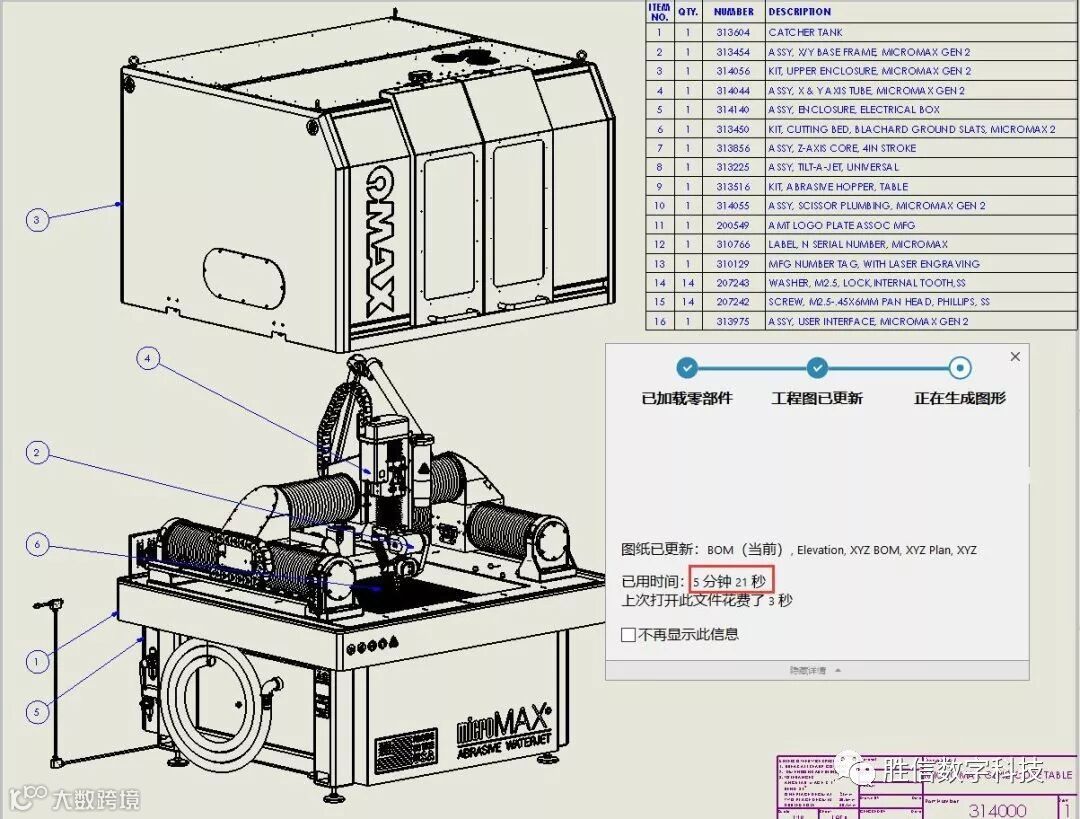

还原模式

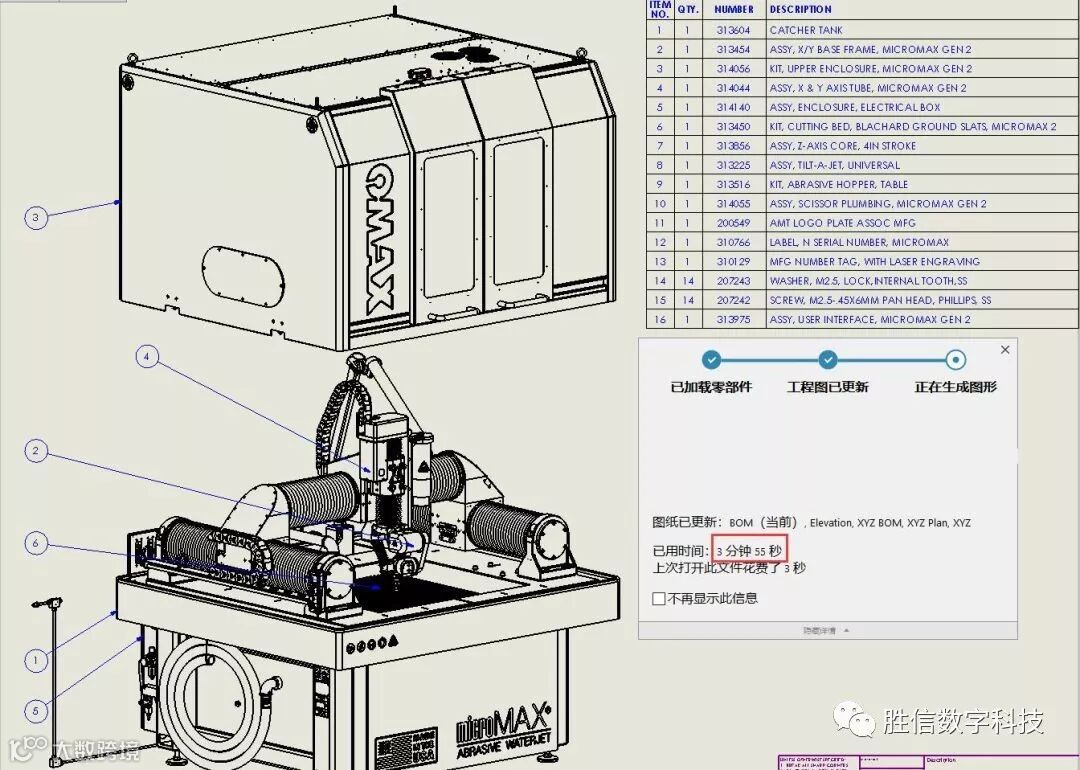

轻化模式

让我们对比一下，看看差距有多大：

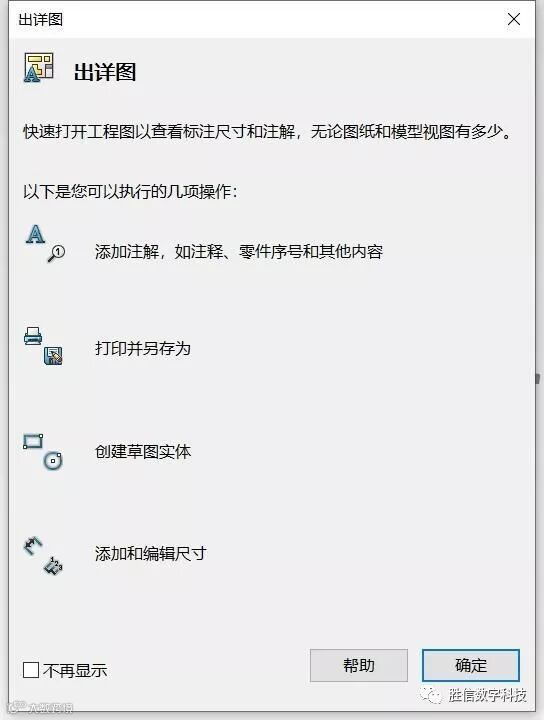

出详图模式下可进行的编辑功能

在「出详图」模式下打开工程图，可以完成注解、零件号标注、尺寸标注、草图绘制、以及打印另存操作，帮助工程师高效完成大型装配体的工程图操作。
