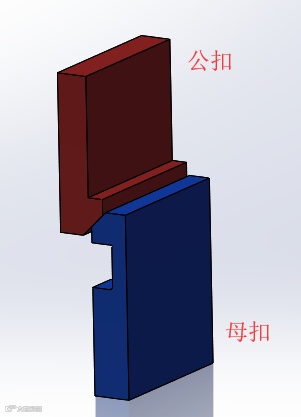

塑料卡扣是一种比较常见的塑料连接结构，它的母口经常会在使用的过程中出现断裂现象。我们需要来分析一下卡扣在扣合的过程中，其最大的应力值。
分析的要点概括为：公扣向下移动15mm来完成整个过程。
1、卡扣在扣合的过程中，出现有大位移和大变形。确定分析类型为非线性动态分析。

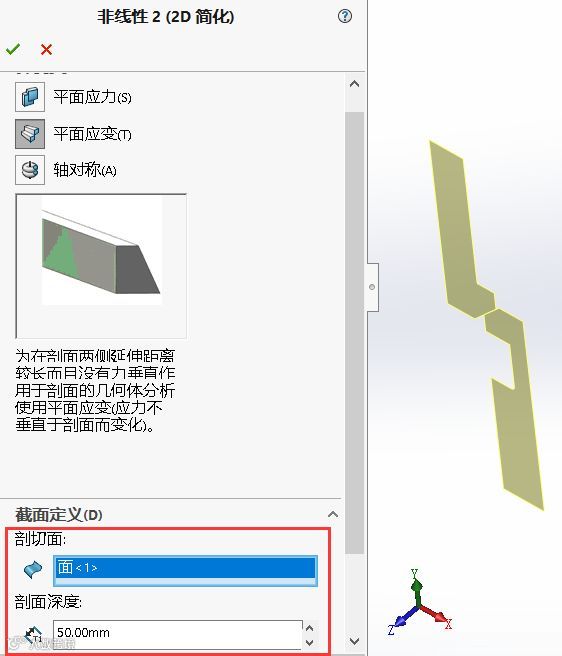

2、整个过程中，此算例是比较典型的平面应变问题。可以使用2D简化，减少整个算例的计算量。
3、完成此算例的边界条件设置；其中设置的难点是相触面组和约束的设置。
本算例需要无穿透的设置，需要把整个的过程中可能接触的线（实际就是面）全部设置完成。

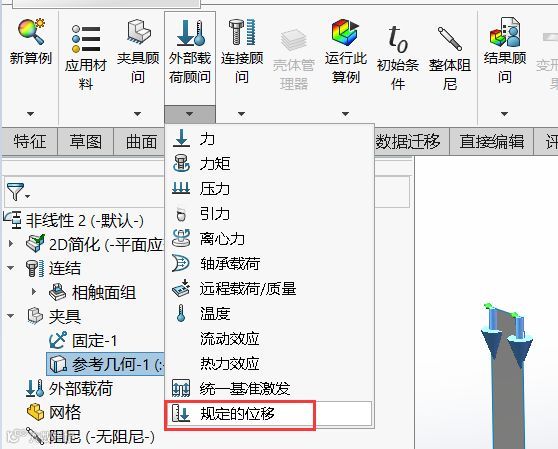

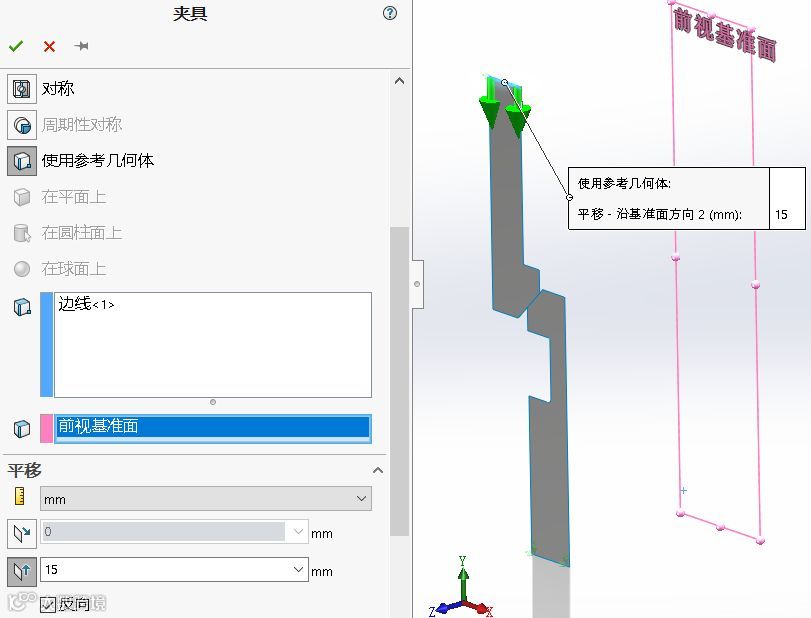

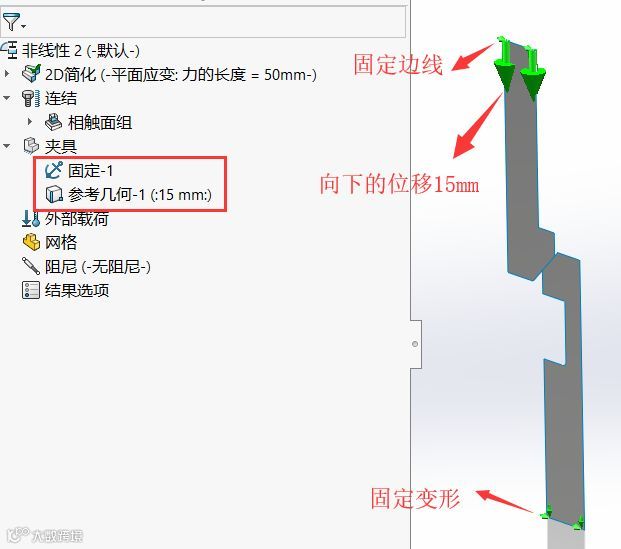

约束方式的设置比较特别些，需要把公扣与母口的两端都采用固定边线约束，然后再使用高夹具，参考几何体。设置公扣的上沿下移15mm。也可以使用外部载荷里面的规定位移，这两者是一样的效果。

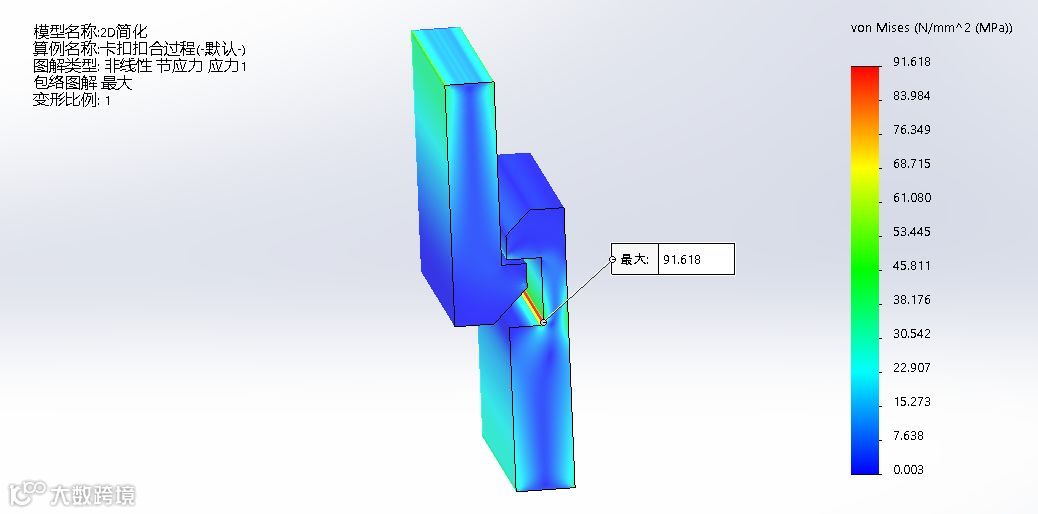

4、完成算例以后可以查看穿越整个步长的最大应力值。通过应力图解 VON Mises 最大值是 91.618MPa。大于材料 POM 共聚的屈服强度，建议采用性能更好的材料或者是改善结构参数来获得更小的应力值。
更多详细的操作说明以及注意事项，可以点击下方视频文件进行观看：
