自顶向下设计的妙用

自顶向下设计的妙用 胜信数字科技
2020-12-21
0
导读:利用自顶向下的设计实现模型的自动建模

所谓的自顶向下的设计,就是设计者首先要从整体上规划整个系统的功能与性能,然后再对系统进行划分,分解成规模较小、功能较为简单的局部模块,并确立它们之间的相互关系,这种划分的过程可以不断地进行下去,一直到划分得到的单元可以映射到物理实现。

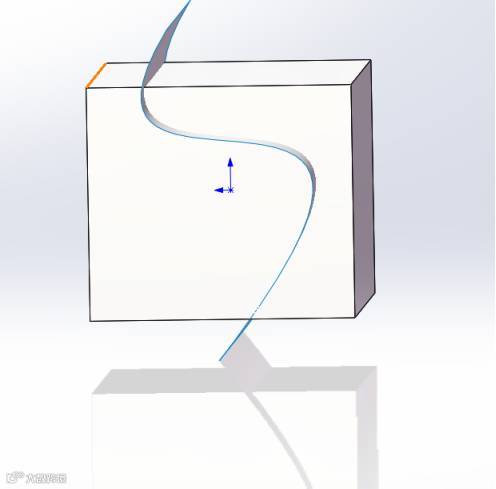

在 SOLIDWORKS 中,我们可以利用高级曲面主模型技术来实现对系统文件的划分。比如下面的图中的文件,我们可以理解为是两个彼此镶嵌的零件,受中间的分隔曲面的驱动,可以形成不同的造型。

曲面更改了,零件可以自动更新,可以实现自顶向下。这个方法是首先在零件中建立主模型,然后再绘制分隔曲面。

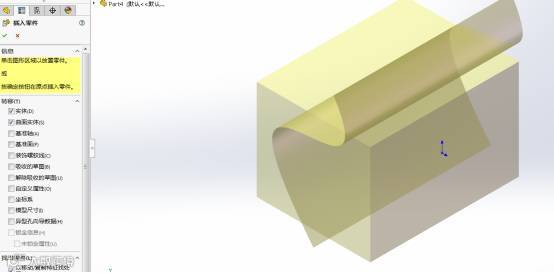

之后,我们可以新建零件,然后利用工具-特征里的插入零件来放入主模型。

最后,我们可以再通过曲面分割的功能来将整体模型进行分离,实现类似于多实体的效果,并且分别保存。这样,更改曲面就可以实现零件的细节变化。有关本期的详细操作说明以及注意事项,大家可以点击下方视频文件进行查看练习。
