SolidWorks钣金零件的两种生成方式

在SolidWorks当中，生成钣金通常有两种方式：

一、先生成一片基础钣金片，然后在上面添加各种结构；

二、已有一个零件拉伸特征，然后将其转换为钣金。

通常情况下钣金的外形都是规则的，那么使用第二种方法更快一点。

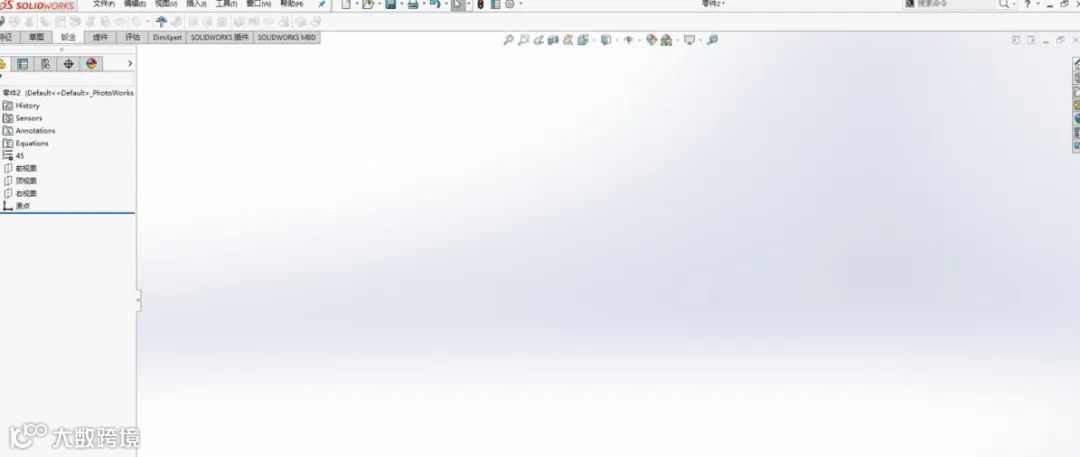

启动SolidWorks软件，新建零件。

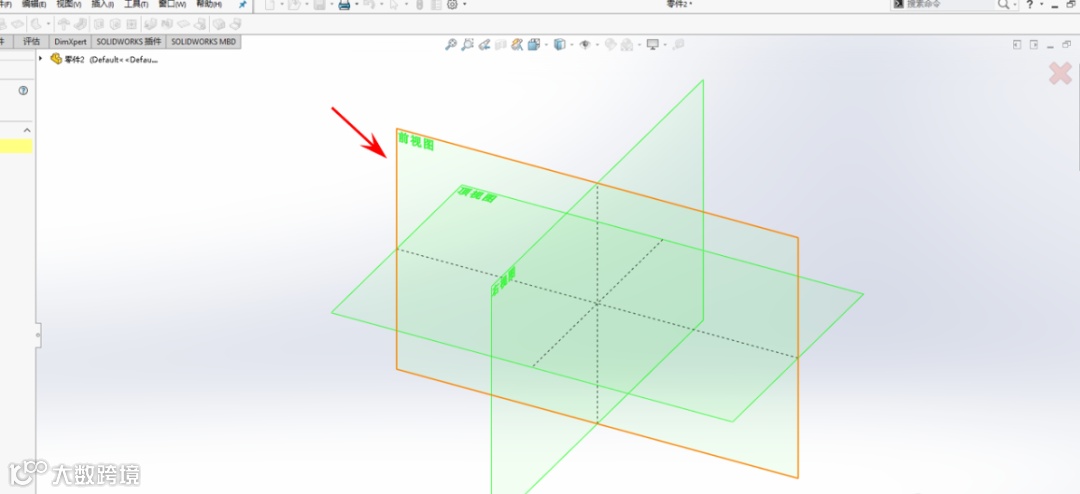

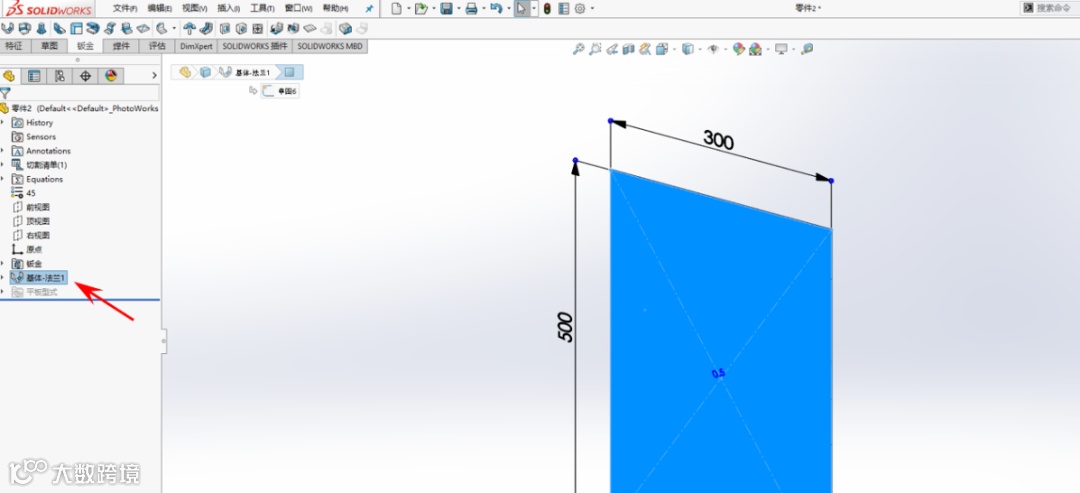

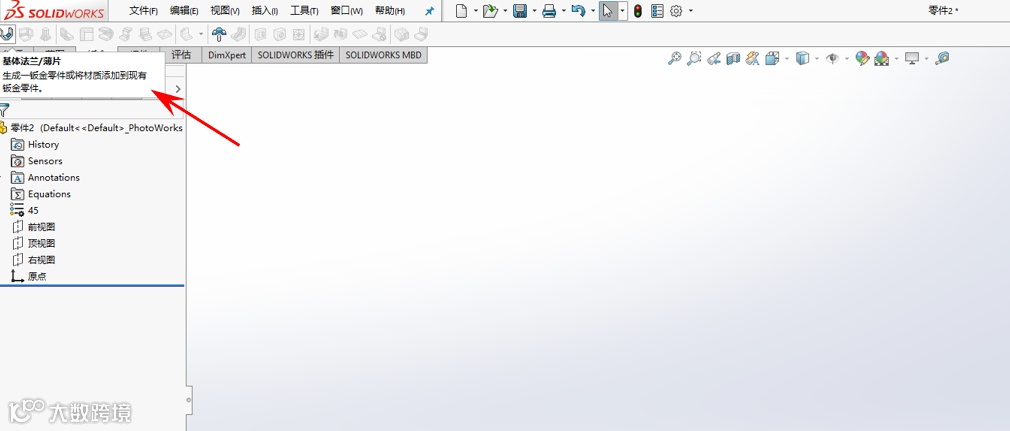

点击“基体法兰/薄片”命令，选择一个基准面，绘制草图，设置板厚，确定后即可生成基础钣金。这是第一个基础方法。

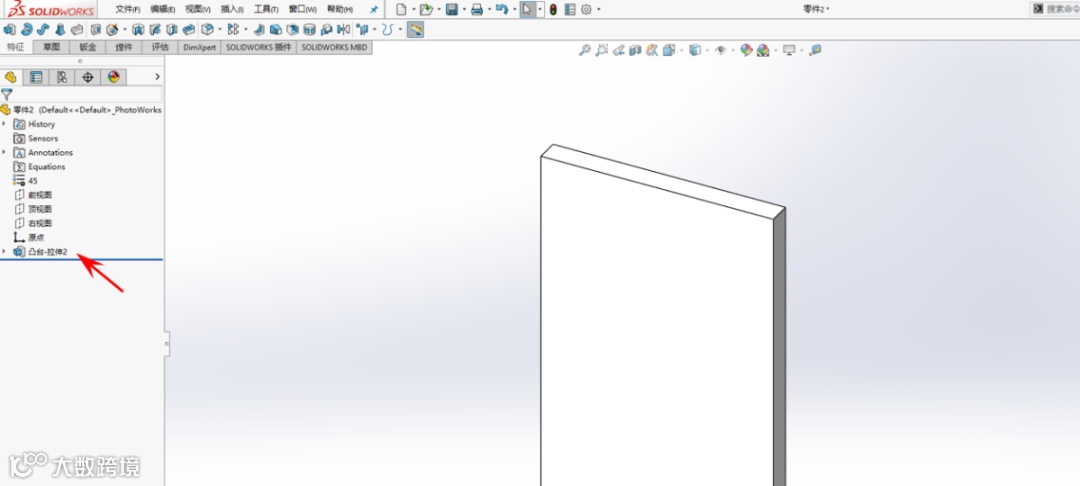

第二种方法，需要先制作一个拉伸实体。

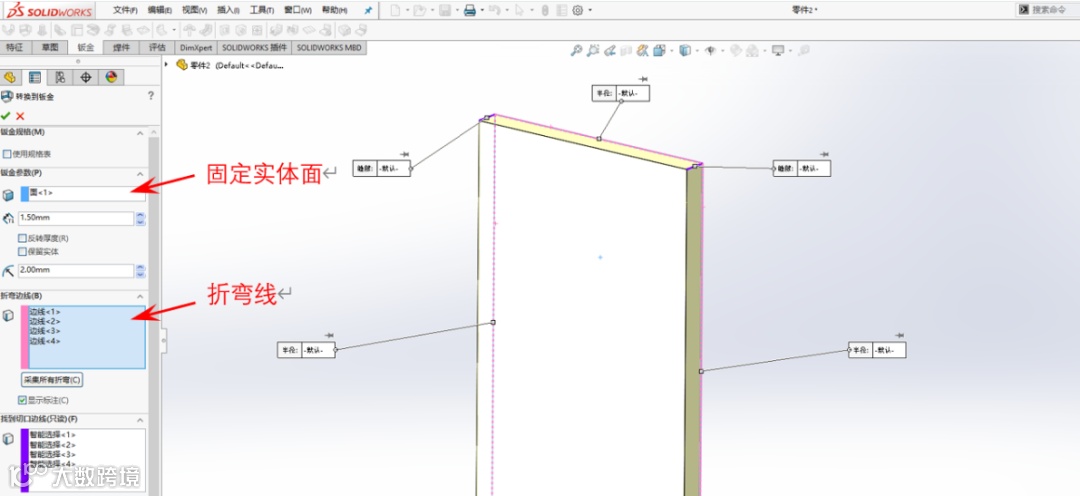

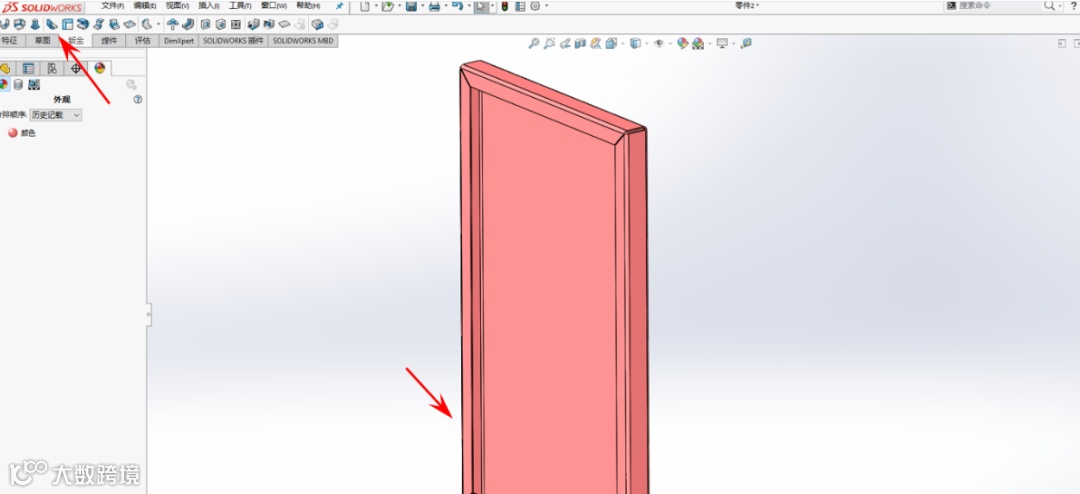

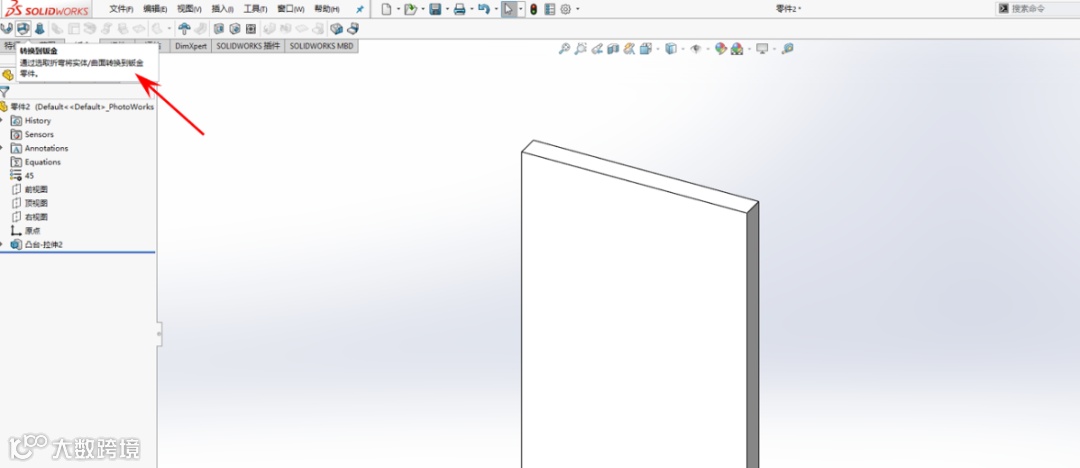

点击钣金工具栏上的“转换到钣金”命令，依次选择基本面（固定实体面，这里选择零件的背面），折弯线。点击确定，即可生成一个带有折边的钣金实体。

无论哪一种方法，都可以在上面添加法兰边等其他结构。
