一个布满孔的圆管怎么展开?

一个布满孔的圆管怎么展开? 胜信数字科技
2023-07-14
4
导读:今天小编给大家分享布满孔的圆管的绘图步骤,看看你能不能学会!如下图为布满孔的圆管。下面是绘图步骤,先绘制圆草
今天小编给大家分享布满孔的圆管的绘图步骤,看看你能不能学会!

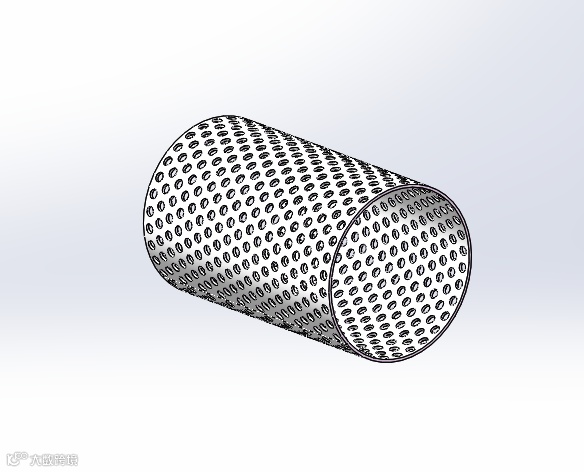

如下图为布满孔的圆管。

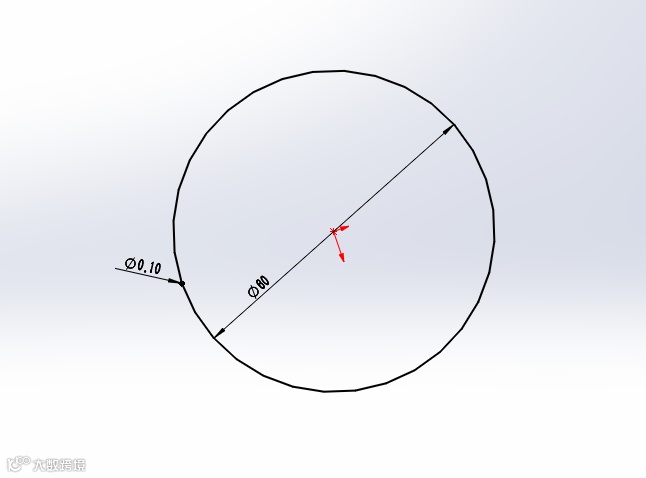

下面是绘图步骤,先绘制圆草图,留缺口0.1。

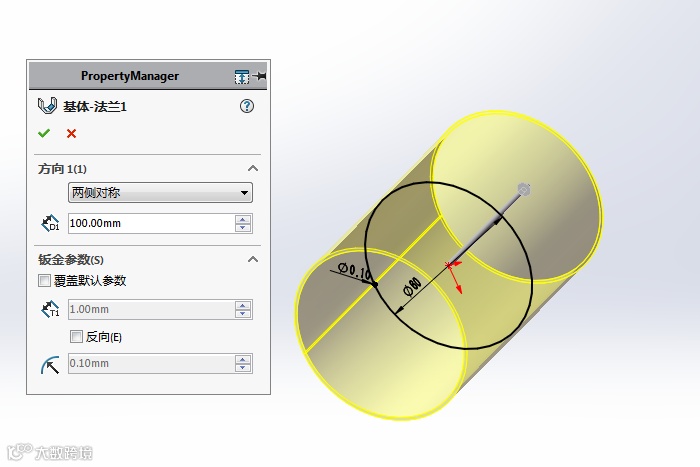

点击基体法兰生成圆管。

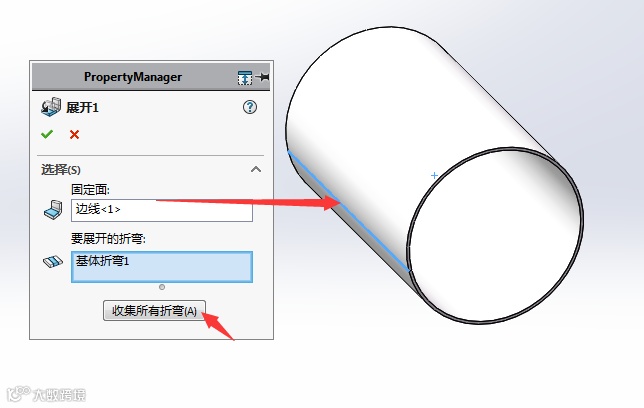

点击展开 ,固定面选择边线,搜集所有折弯。
再展开面上中心绘制一个圆孔。

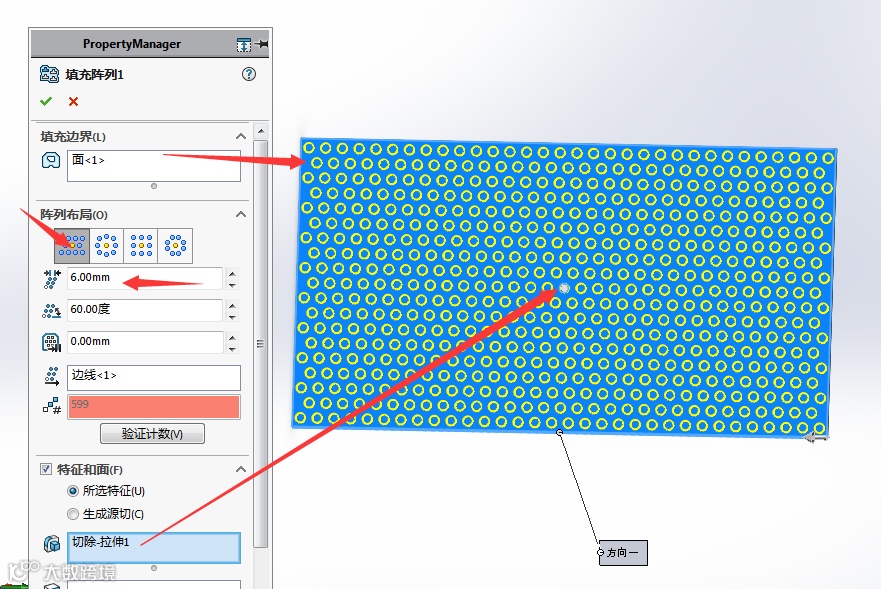

点击充阵列。

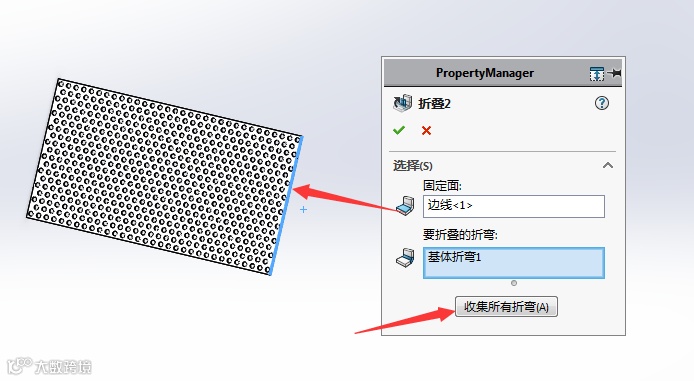

点击折叠。

生成带孔圆管。

下面是视频演示。
