这样呈现连杆机构，工作原理一目了然

胜信数字科技

2023-03-03

导读：本期小编带大家用 SOLIDWORKS 来制作扇形齿轮齿条连杆机构的动画。

本期小编带大家用 SOLIDWORKS 来制作扇形齿轮齿条连杆机构的动画。

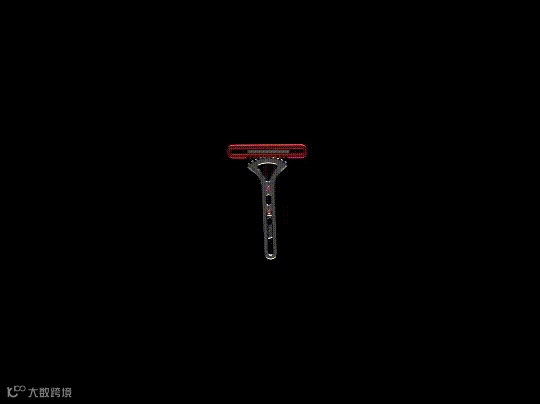

（如下动图由 SOLIDWORKS Visualize 渲染完成）

当我们打开模型后，通过设计树能够分析出这个机构由固定架、齿条、连杆和扇形齿轮组成。通过视频内的爆炸动画可以了解各个零件在机构中的位置。大家可以参照文末视频完成各零件之间的配合。

需要注意的是：齿条与扇形齿轮这里使用的是齿条小齿轮配合，在配合前需要在扇形齿轮零件内的前视基准面上，参照视频内所示的位置，用草图绘制出一个直径为135毫米的圆形。

当我们完成所有的零件配合后，在界面左下方点击运动算例1，并参照视频内的操作给连杆添加一个旋转马达，设置完成后，点击计算按钮进行计算就完成啦。

关于本期内容的详细操作及注意事项如下视频所示：

源文件地址链接：https://pan.baidu.com/s/1dNg7TfflYbIdiz-yGv3x0Q

提取码：sotm
