【成果推荐】TCN 网关研究

本项目是针对研制列车网络设备提出的，主要包括电源模块、CPU 控制主板、WTB 通讯板以及 MVB 通讯板卡，通过消化吸收从德国引进的 TCN 技术，研制WTB 网络研究平台，为研究人员提供良好的实验及二次开发环境，为后续列车网络设备研究提供基础和技术储备。

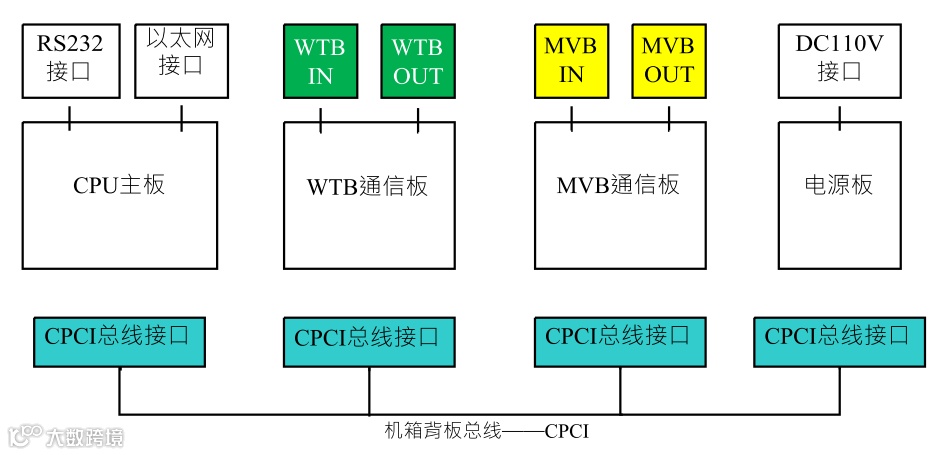

TCN 网关是列车网络系统的控制单元，采用 3U 机箱结构，包含电源板、CPU 主板、TB 通信板以及 MVB 通信板，背板采用 CPCI 总线通信。该模块由 DC110V 供电，通信接口包括以太网、WTB、MVB 以及 RS232。其结构框图如图 1 所示。国产化TCN 网关在高速列车技术国有化中占有重要地位，该产品有广阔的市场前景。

• 输入电压：DC110V
• 电压波动范围：77～137.5VDC
• 输出电压：5V、3.3V
• 输出功率：45W

• 处理器采用 Freescale 公司 Power PC 系列
• 支持 CPCI 总线通信
• 具有以太网接口，用于系统调试和配置，同时为整个系统的远程监控提供了基础条件，选用 4 针的M12 型的母接口
• 具有 RS232 接口，采用232 电平转换芯片，将信号转换为 RS232 信号进行传输；
• 外围电路：RTC、看门狗电路

• 支持 CPCI 总线通信
• 符合 IEC61375-1 标准
• 具有标准 WTB 接口（WTB_IN 和 WTB_OUT），分别采用 DB9 针式和孔式接插件
• WTB 通信速率为 1.0M

• 支持 CPCI 总线通信
• 符合 IEC61375-1 标准
• 具有标准 MVB 接口（MVB_IN 和 MVB_OUT），分别采用 DB9 针式和孔式接插件
• MVB 通信速率为 1.5M 支持 ESD/EMD 介质

列车通讯网络网关。

合作方式：技术转移，产学研合作等。

价格：面议

联系方式：长按扫描二维码，填写您的需求
