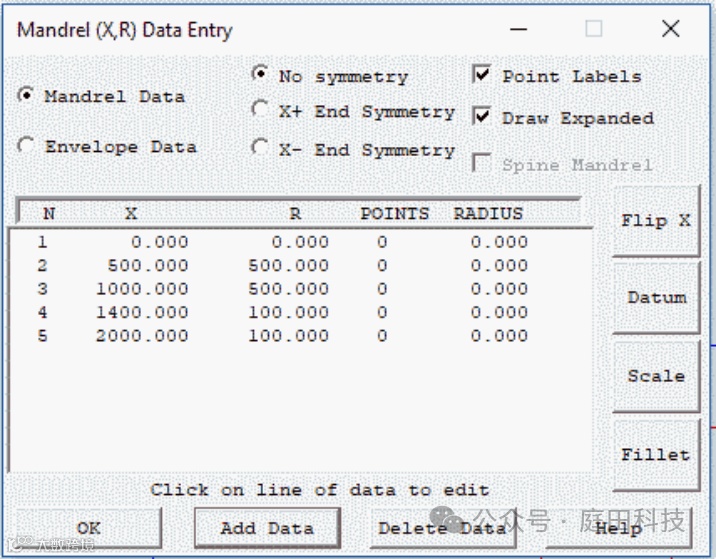

使用 XR 数据输入对话框（从主菜单上的芯模编辑或新建芯模选项访问）创建主轴对称形状的芯模或安全距离。此对话框的按钮和功能在下面的章节中描述，首先给出了一些说明主要功能的简单示例。

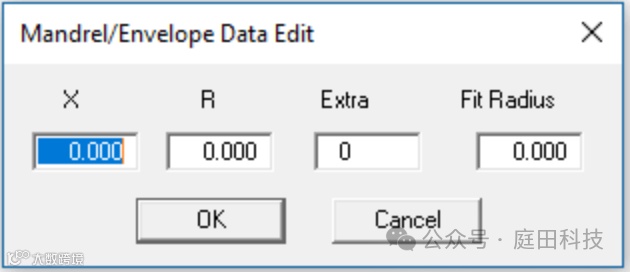

查看上面显示的对话，如果我们单击"添加数据"按钮，下面的行条目对话会弹出，其中填充了一些初始（零）值。

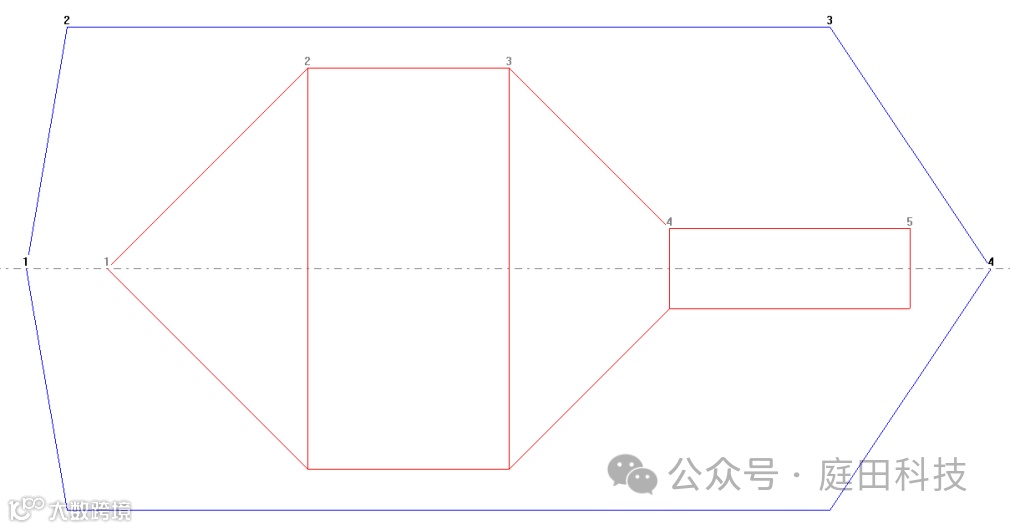

如果我们暂时忘记了"范围"和"适合半径"的值，只需输入X和R值（X、R 坐标），我们就可以使用鼠标或 Tab 键从一个框导航到一个框。单击"确定"按钮。然后单击"添加数据"按钮以获得下一组值。通过这种方式输入坐标 （0，0） （500，500） （1000，500） （1400，100） 和 （2000，100）。这是此帮助主题中的第一张图片中显示的数据，并给出了下面显示的红色芯模配置文件。

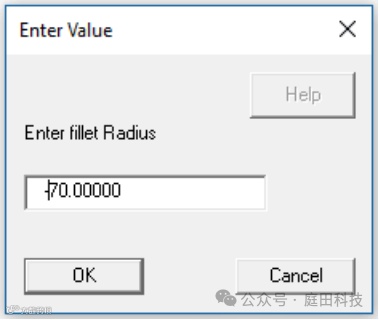

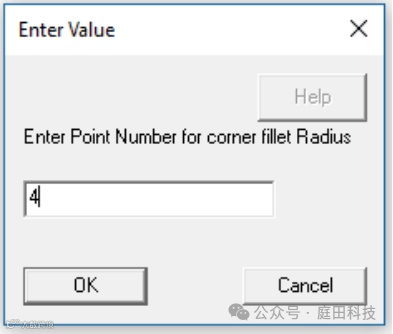

如果我们单击圆角按钮，我们会获得下面显示的两个对话，以输入圆角半径和要填充的角点数。在这种情况下，我们输入一个圆角半径 -70（负数因为它是凹/内圆角）和选择点 4。

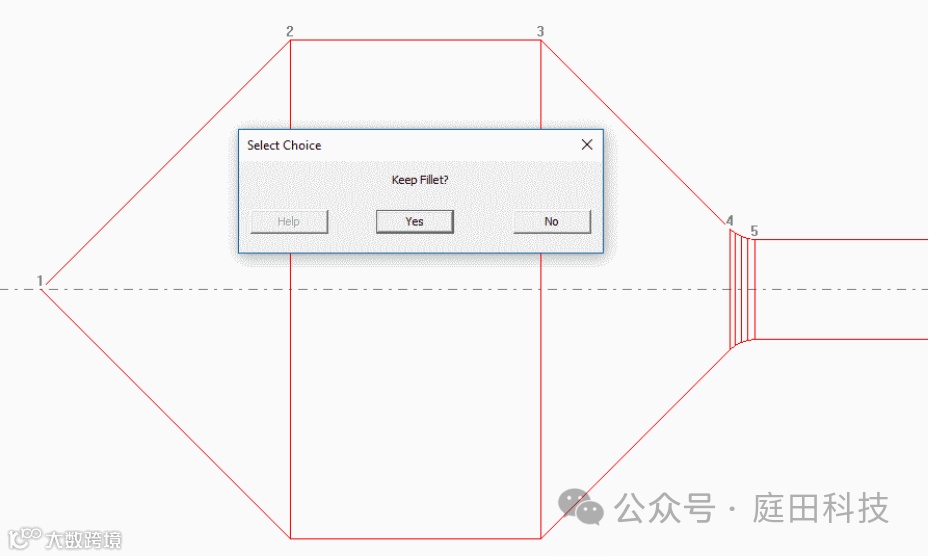

输入两个值后，生成的圆角半径显示在下图中。我们可以选择接受或放弃更改。在这种情况下，我们将接受圆角操作。

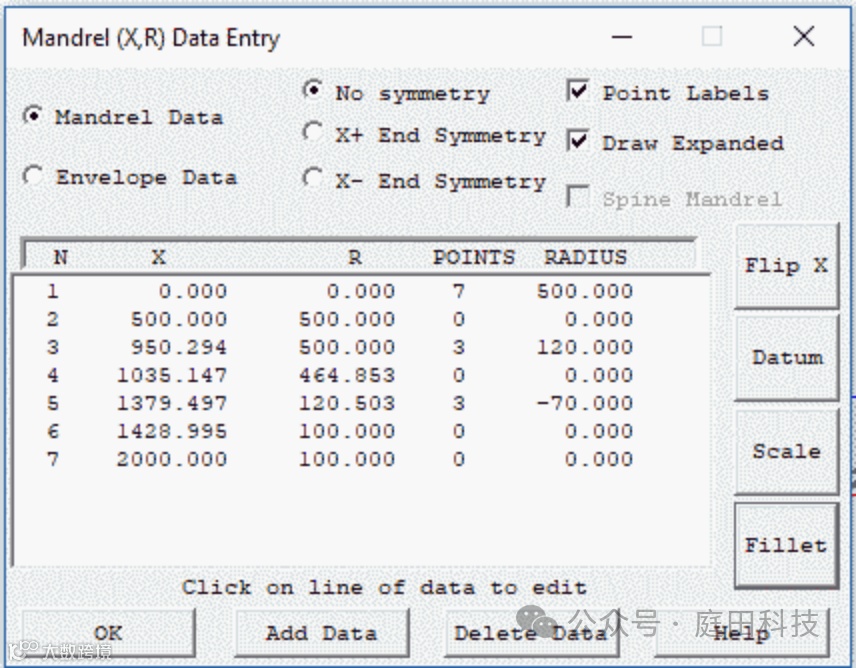

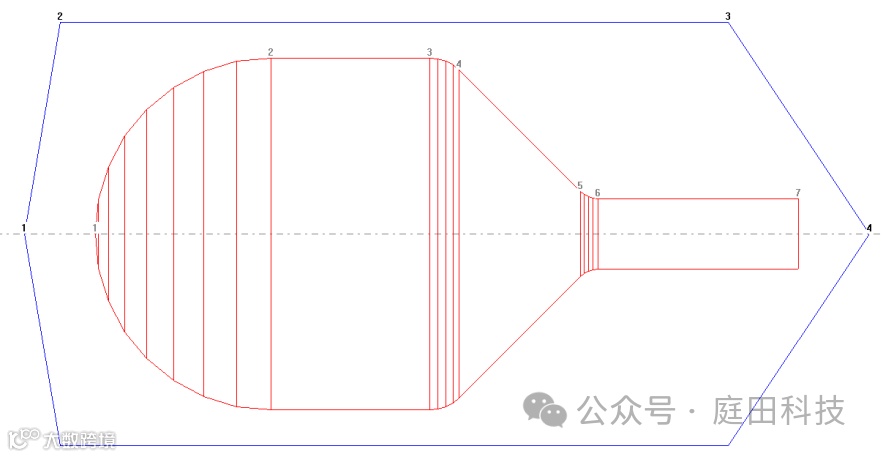

圆角过程通过在 3 点添加半径为 +120 的圆角（正向，因为它是外部角）。然后，通过单击数据表的第一行，我们可以编辑此行添加 7个额外点和 500 个适合半径。将弧线添加到点 1 适合点 1 和点 2 之间的弧形曲线，此示例中曲线上的插值点数为 7。这些更改的结果可在以下两个图片中看到。
作为此示例中的最后一步，从点 2 到点 3 的行除以添加 4个额外点，其适合半径为 0.0（一条线），其结果可在下面看到。

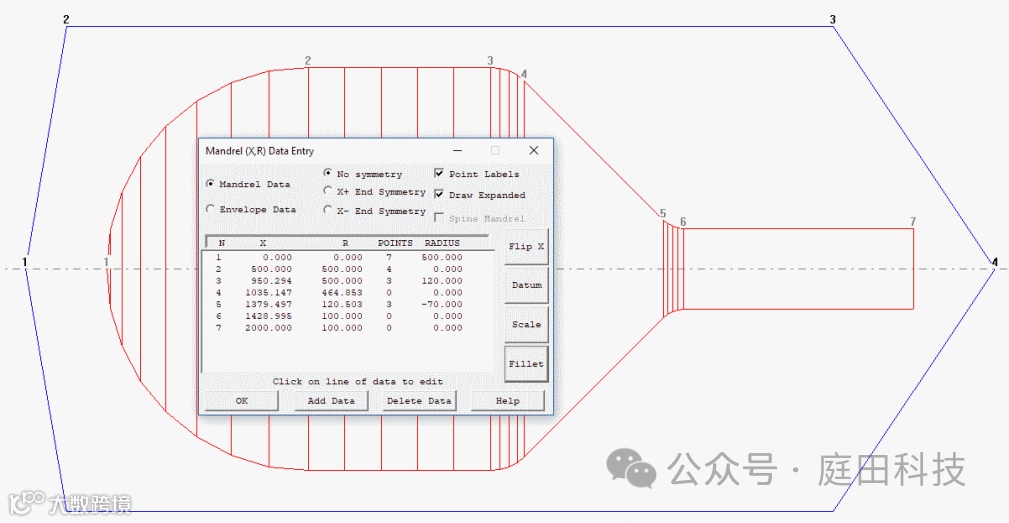

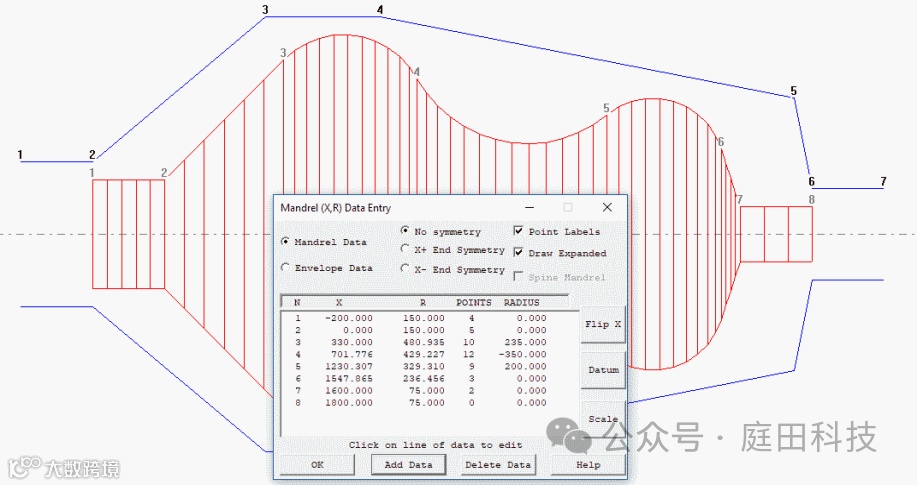

如果此框勾选数字点显示在数据点上，如下图所示，则数字点/和扩展框取消勾选。这些数字与编辑对话中芯模或安全距离列表中的点数相匹配。
芯模或安全距离由数据点和数据点之间的线或圆形弧线之间的附加点组成，如果勾选绘图扩展，则此附加点显示在图形窗口中的安全距离点上。

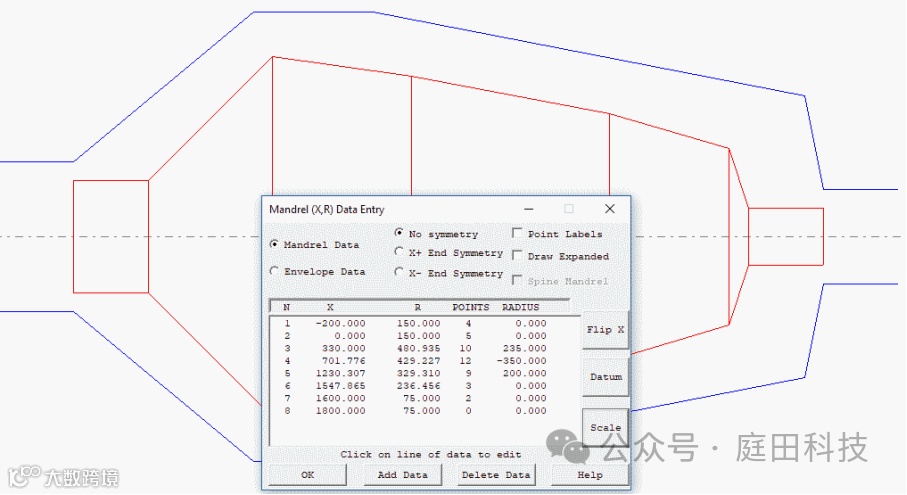

对话框的这个区域显示在上图中，每个芯轴或安全距离有5个条目，选择芯轴数据/安全距离数据按钮。这些是一个点的数字(见点标签)，X位置，径向R位置，额外的点和适合半径。X和R位置是芯轴轮廓的主要数据(X, y)点。拟合半径是拟合此点与下一个主要数据点之间的圆弧。如果这是最后一个点，那么拟合半径将被忽略。额外的点是在拟合半径上自动创建的X,R数据点。如果拟合半径为零，则在直线上创建额外的点。如果额外的点数值为零，则拟合半径将被忽略。如果匹配半径是负的，那么半径将是凹的而不是凸的。

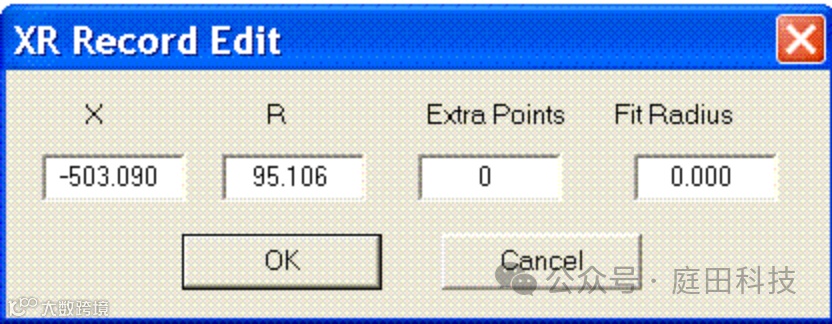

此选项弹出上面显示的四个编辑框行，用户可以在此位置输入四个值 X、R、附加点和合适 半径。然后，这些数据被添加到芯模中。
弹出一个编辑框，要求删除数据点编号。用户可以输入多个点，例如1 3 5将删除点 1 3 和 5。最多可一次性删除五行数据。
此选项允许用户向所有芯模和安全位置添加值（可能是正值或负值），以移动（零位置）。
此选项允许用户将所有值乘以数字因子。因此，例如，如果数据以英寸为内输入，但需要 mm，则输入 25.4 的系数，并且所有值将乘以此因子，从而进行转换。然后，应通过更新的数据保存芯模。
此选项可用于为角添加圆角半径。用户被要求圆角半径和圆角点数。一个成功的圆角将删除角点，然后在圆角半径的末端添加两个新点。圆角半径作为负的内角(凹)和正的外角(凸)。

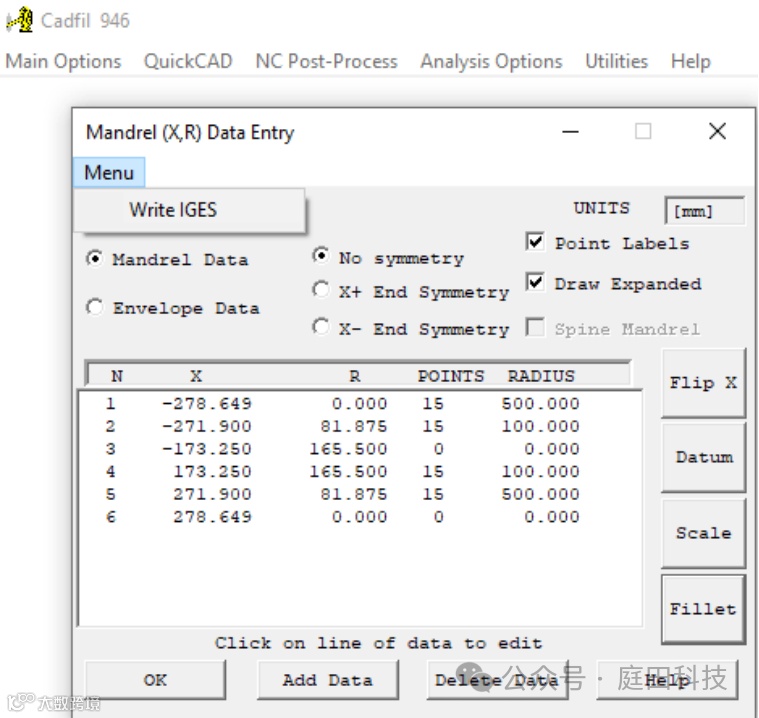

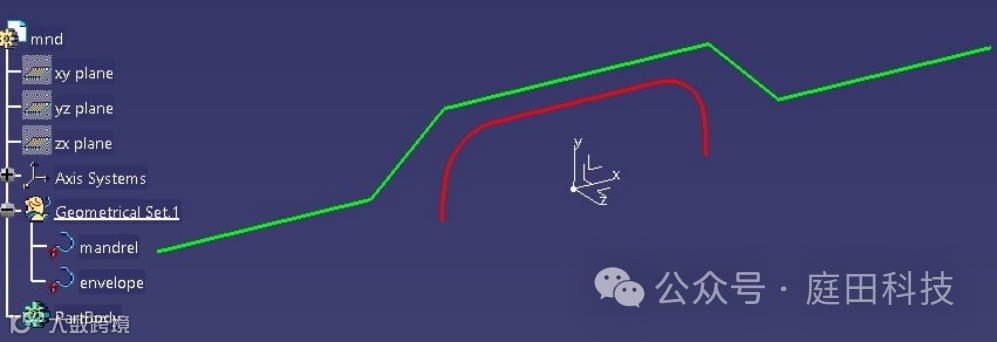

在 Cadfil V9.46，在芯模编辑器对话中添加了菜单，这可以在下图中看到。菜单项目"插入 IGES"可在此菜单上找到。选项要求一个 IGES 文件的名称，然后将当前的芯模和安全距离写成一对由线条和圆形弧线组成的复合曲线。在下面的图片中也可以看到输入catia的示例。配置文件是 XY（即 XR），在 Z+0 平面上，单位假定为毫米，零位置与 Cadfil 相同。
