[闫师讲堂]每周一个注塑成型缺陷分析——欠注

闫路顺

工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。

根据ARBURG（阿博格）的注塑专家总结，可以将常见的注塑成型缺陷归类成以下种类：

1. 缩水

2. 条纹

2.1 过热变色

2.2 水汽纹

2.3 色纹

2.4 气纹

2.5 纤维纹

3. 色纹

4. 熔接纹

5. 放射纹

6. 燃烧黑斑（柴油效应）

7. 唱片纹

8. 欠注

9.飞边（溢胶）

10. 顶白

11. 脱模变形

12. 表面层皮

13. 注塑冷料/冷流纹

14. 困气

15. 黑点

16. 胶口暗点

产品的外部轮廓不完整称为欠注。

类似的情况往往出现在离水口很远的地方存在一定距离的流动，或者在薄壁处（如：筋骨位）。因为模具排气不良，这也会导致其他区域出现。

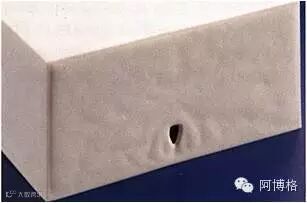

特征1：夹气造成的欠注

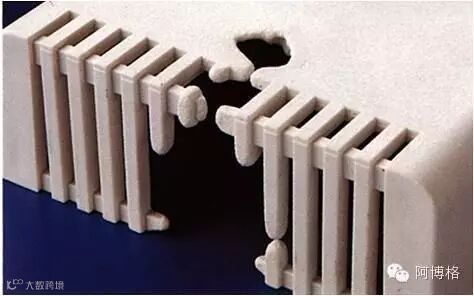

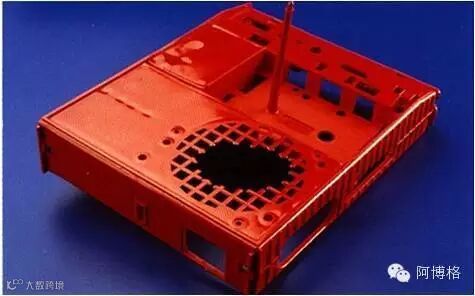

特征2：外壳欠注的格子部分

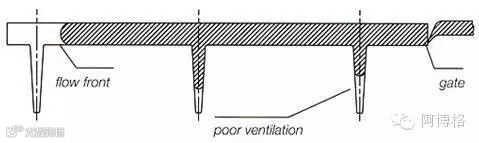

物理特征

有几方面原因导致欠注

• 注射量太小

• 因排气问题导致的阻止熔体流动

• 射胶压力不足够

• 某些横截面过早凝固（如：低的注射速度或者错误的模温控制）

注意

由排气引起的欠注不一定会导致灰黑斑。因此产生这个的原因往往很难确定

如何解决？

意想不到

关注阿博格

‍
