[闫师讲堂]每周一个注塑成型缺陷分析——飞边

闫路顺

工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。

根据ARBURG（阿博格）的注塑专家总结，可以将常见的注塑成型缺陷归类成以下种类：

1. 缩水

2. 条纹

2.1 过热变色

2.2 水汽纹

2.3 色纹

2.4 气纹

2.5 纤维纹

3. 色纹

4. 熔接纹

5. 放射纹

6. 燃烧黑斑（柴油效应）

7. 唱片纹

8. 欠注

9.飞边（溢胶）

10. 顶白

11. 脱模变形

12. 表面层皮

13. 注塑冷料/冷流纹

14. 困气

15. 黑点

16. 胶口暗点

飞边往往出现在接合处，排气处，或者顶针处。看起来或多或少像产品的薄边。另外，细小的溢胶往往不会马上很明显。大区域、厚的飞边有时会伸出产品正常侧边几个厘米

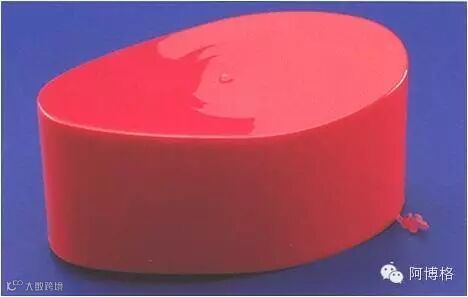

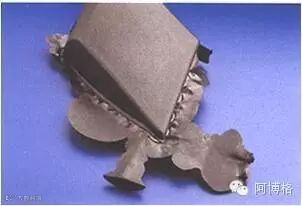

特征1：大面积飞边

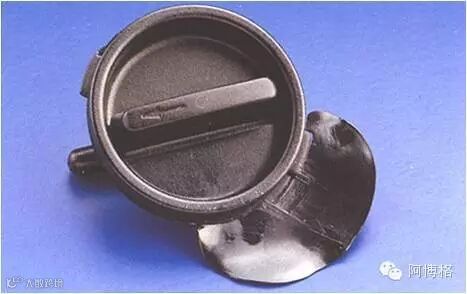

特征2：排气飞边

物理特征

不同的可能性可分为四大类：

• 存在超过宽度的缝隙：模具紧固不够，产品的公差太大或者密封表面受损

• 机器的锁模力不足或者设置太低：开模力大于锁模力，模具无法处于闭合状态，锁模力使模具和模板变形

• 模腔压力太高：缝隙处的成型压力太大导致熔体填充即便是很小的缝隙

• 塑料粘度太低：高模腔压力和低流量阻力容易形成飞边

注意

飞边会很容易造成密封面的损伤（分模线）

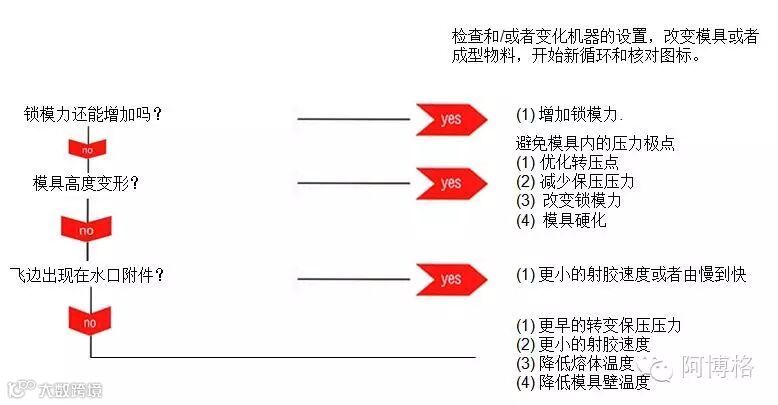

如何解决？
