系统概述
输电线路的耐张线夹因施工工艺、材质、过载和连接板螺栓松动等因素导致发热，而热应力会进一步加剧耐张线夹的损害，最终导致事故。对高压线路的导线及其附属金具进行温度监测，一方面能够及时发现温度变化异常状况，避免因长期过热状态下引发的电力事故；另一方面，电网“动态增容”的实施也需要“导线测温”支持。随着技术的进步，采用物联网技术实现耐张线夹工作温度的在线监测，可减轻运检人员工作负荷，降低运行成本。
杭州辉能电力推出的输电线路线夹智能巡检测温装置（输电线路导线温度在线监测装置、架空输电线路动态增容装置等），适用于 10KV-1000KV 高压输电线路的高压导线极其附属连接金具测温和远程回传预警。
线温监测系统
系统构成
02
系统由各线路铁塔上的金具温度传感器、数据传输基站、在线监测系统及区域电网集控中心后台监测系统组成，并将各子系统数据集成为一个完整的在线监测系统， 对高压线路的导线及其附属金具进行实时在线状态监测，确保线路安全正常的运行。

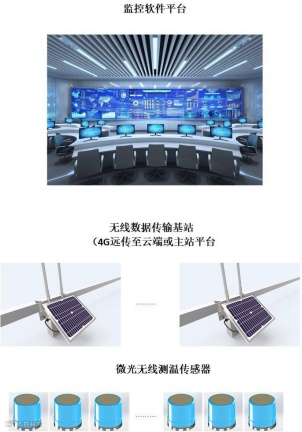

系统拓扑图
03
系统详细介绍
（一）智能线夹测温传感器

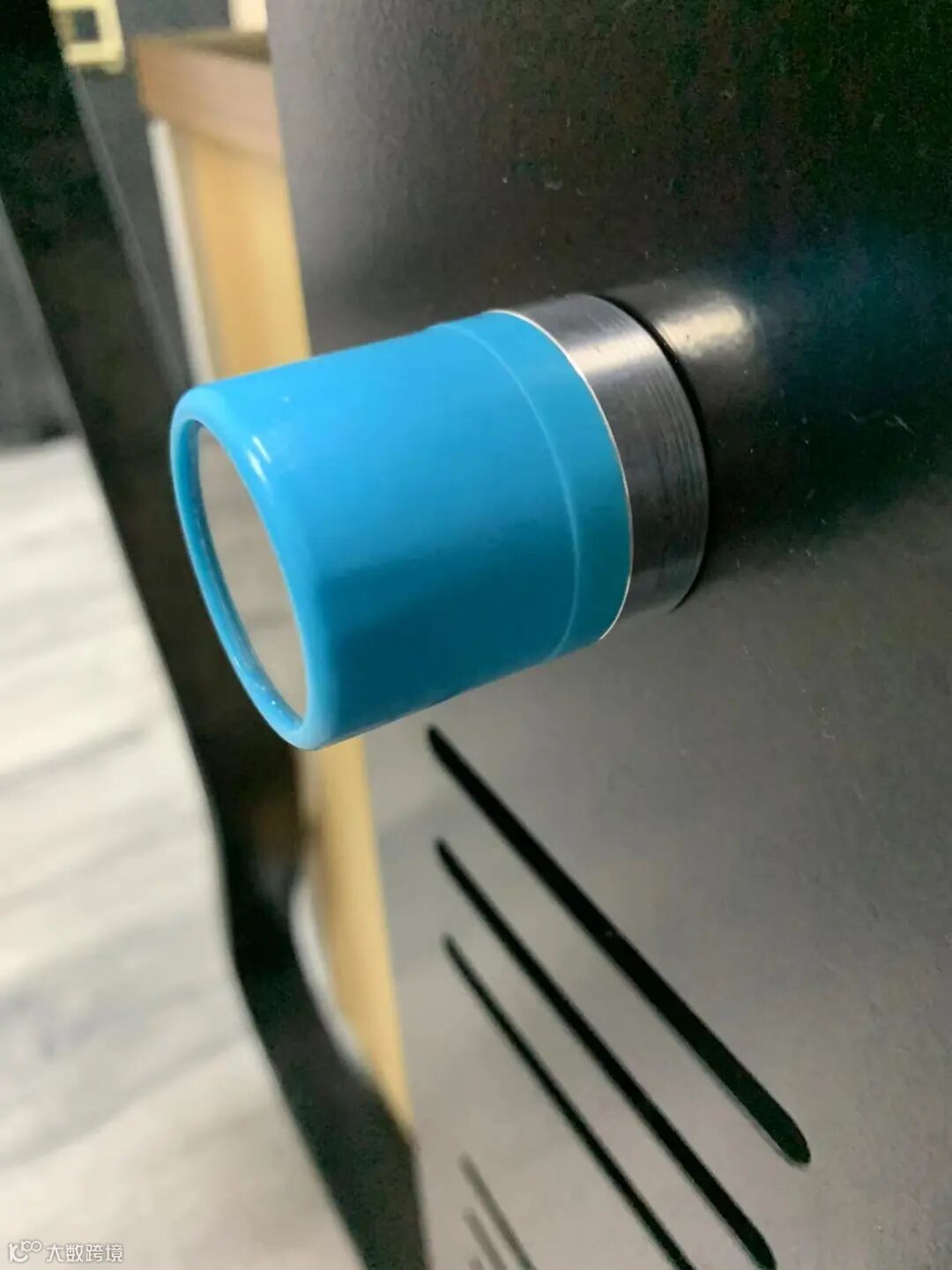

智能线夹测温传感器可集成 SM1/SM7 国密算法的无线温度传感器由传感器本体、导热底座、安装工具。（安装方式可选捆绑式，螺栓式，磁吸式，带电安装式）
|
项目 |
描述 |
备注 |
|
主体尺寸 |
Ø35*36mm |
|
|
整体重量 |
≤55g |
|
|
防护等级 |
IP68 |
|
|
温度测温范围 |
-40℃~+125℃ |
|
|
测量精度 |
0~80℃：±1℃ |
最大值 |
|
-25℃~115℃：±1.5℃ |
||
|
-40℃~+125℃：±2℃ |
||
|
分辨率 |
0.1℃ |
|
|
测量间隔时间 |
30s |
|
|
上传间隔时间 |
5min～15min |
出厂前可调 |
|
通讯频段 |
433MHz |
其他可定制 |
|
通讯距离 |
≥100m（空旷条件） |
天线内置于传感器本体 |
|
供电方式 |
微光取电+超级电容+电池 |
大于 200 流明光照即可工作 |
|
待机功耗 |
≤5uA |
|
|
发射功率 |
+13dbm |
|
|
理论寿命 |
5年 |
|
（二）数据传输基站

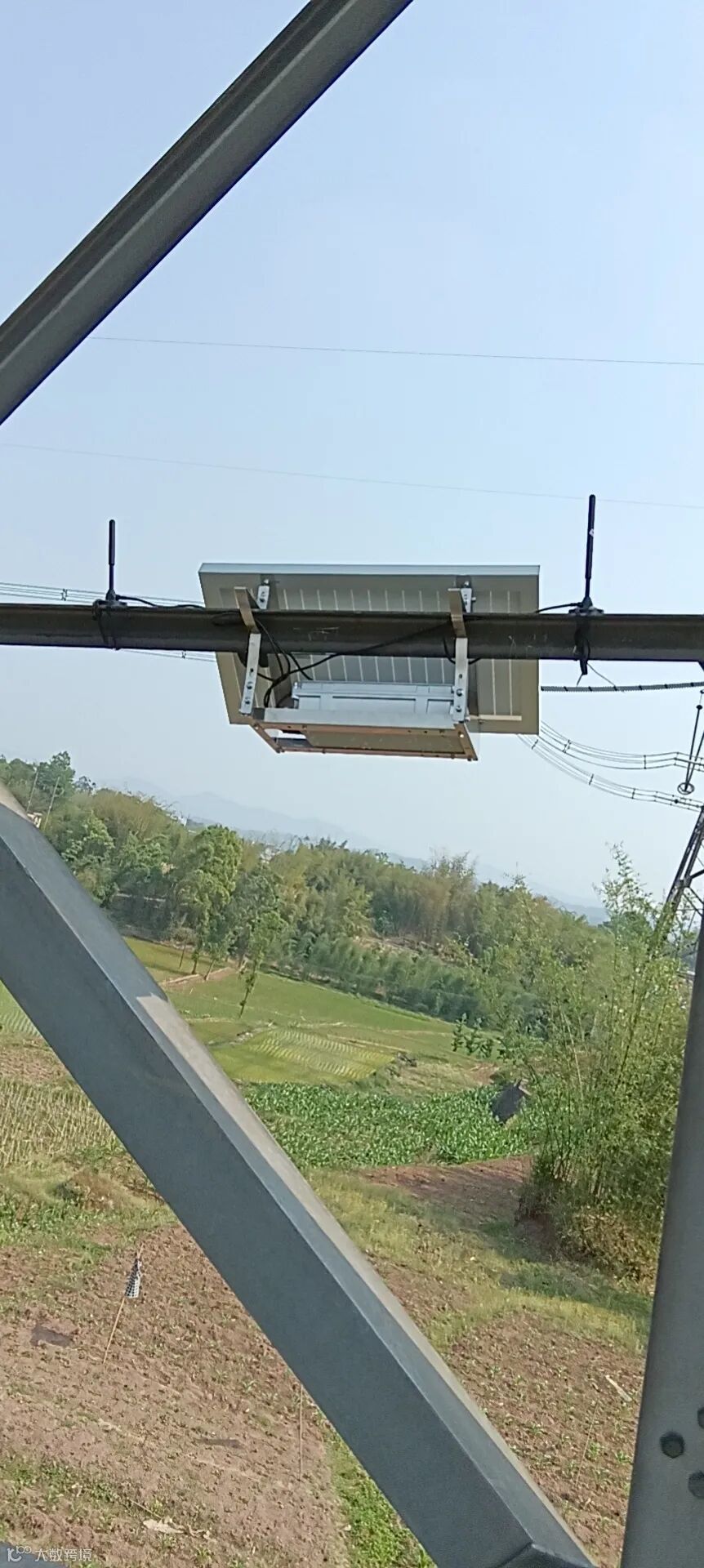

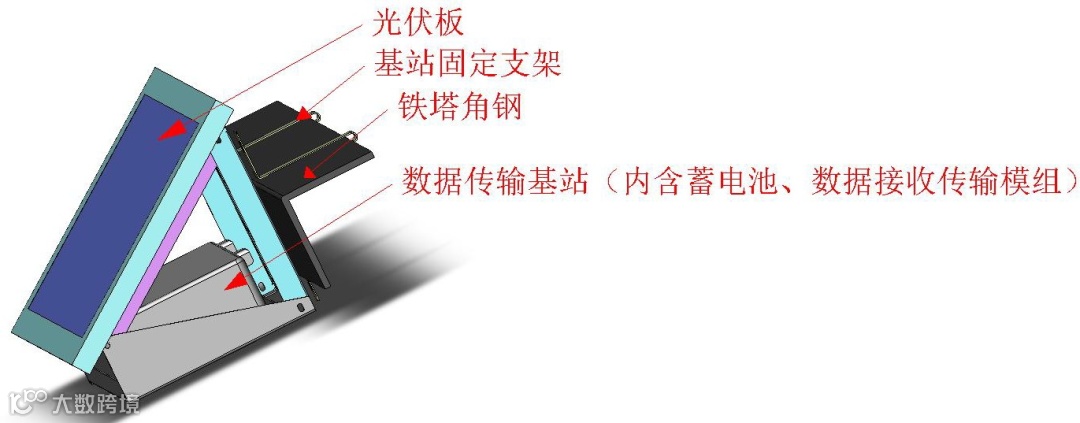

数据传输基站主要由四大部分组成。太阳能电池板、蓄电池、天线、数据接收传输模组。
|
项目 |
描述 |
备注 |
|
工作环境 |
-40℃～85℃、10～95%RH |
|
|
电池材料 |
7.4V三元锂电池 |
可定制 |
|
防护等级 |
IP65 |
|
|
工作频段 |
下行：433MHz |
免申请 |
|
上行：4G |
|
|
|
RF 接收灵敏度 |
-110dbm @1Kbps |
|
|
太阳能板功率 |
30 W |
可定制 |
|
接收传感器节点数 |
24只 |
可定制 |
|
安装方式 |
支架紧固 |
具体方式可定制 |
|
主体尺寸 |
420*260*90mm |
可定制 |
|
整体重量 |
9KG |
含光伏板 |
|
通讯协议 |
地方国网标准协议 |
可定制 |
04

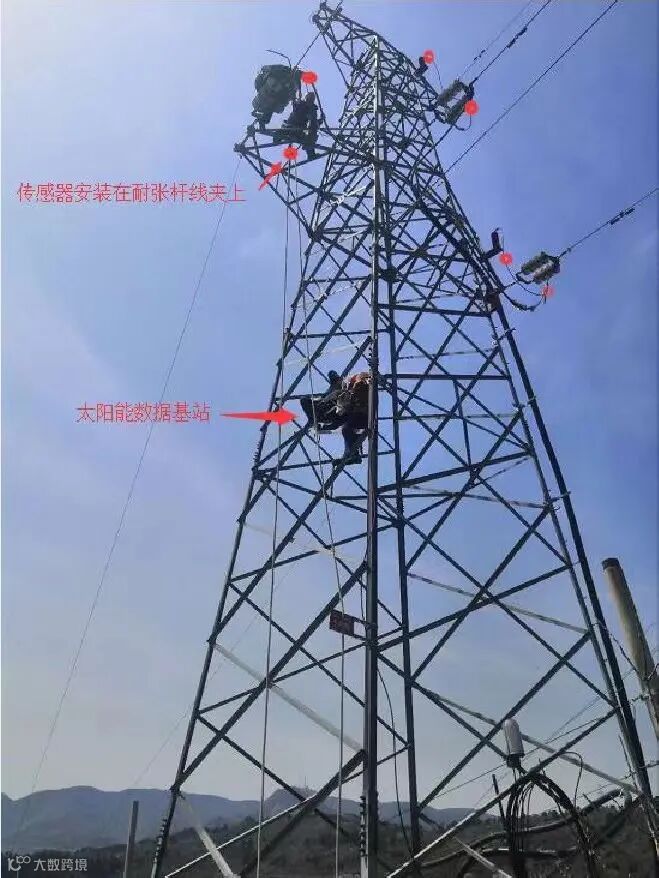

安装图示

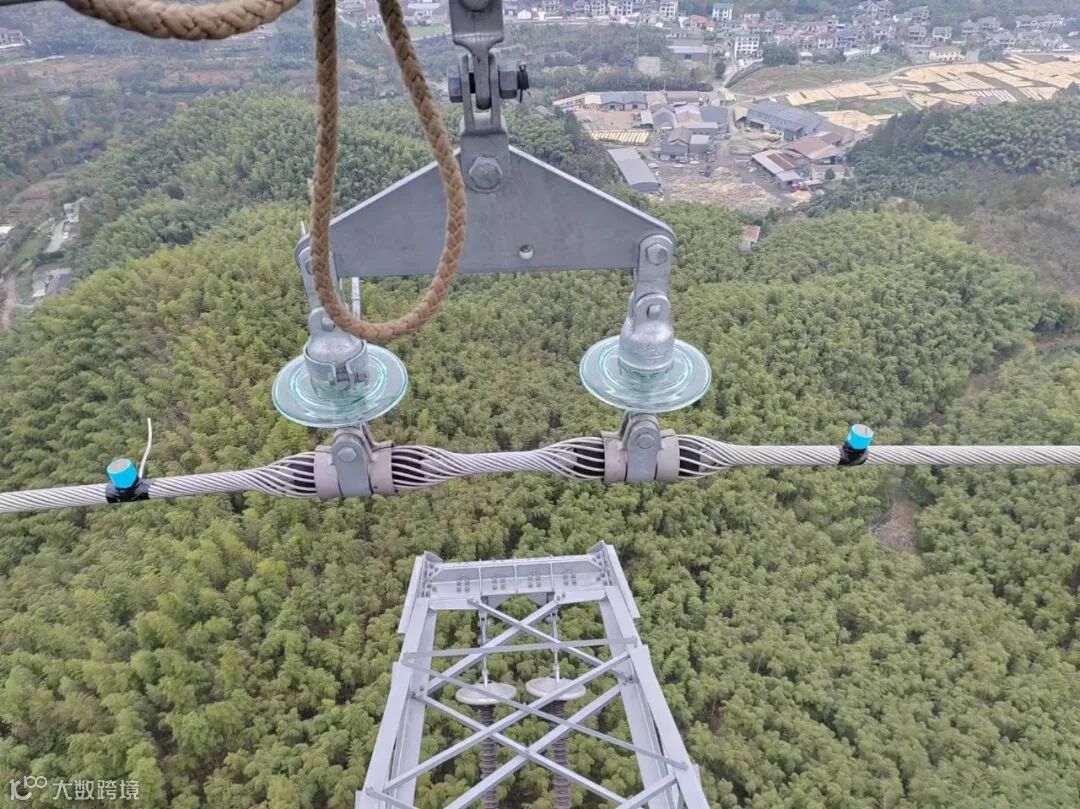

传感器安装方式可选捆绑式，螺栓式，磁吸式，带电安装式。
带电安装
1

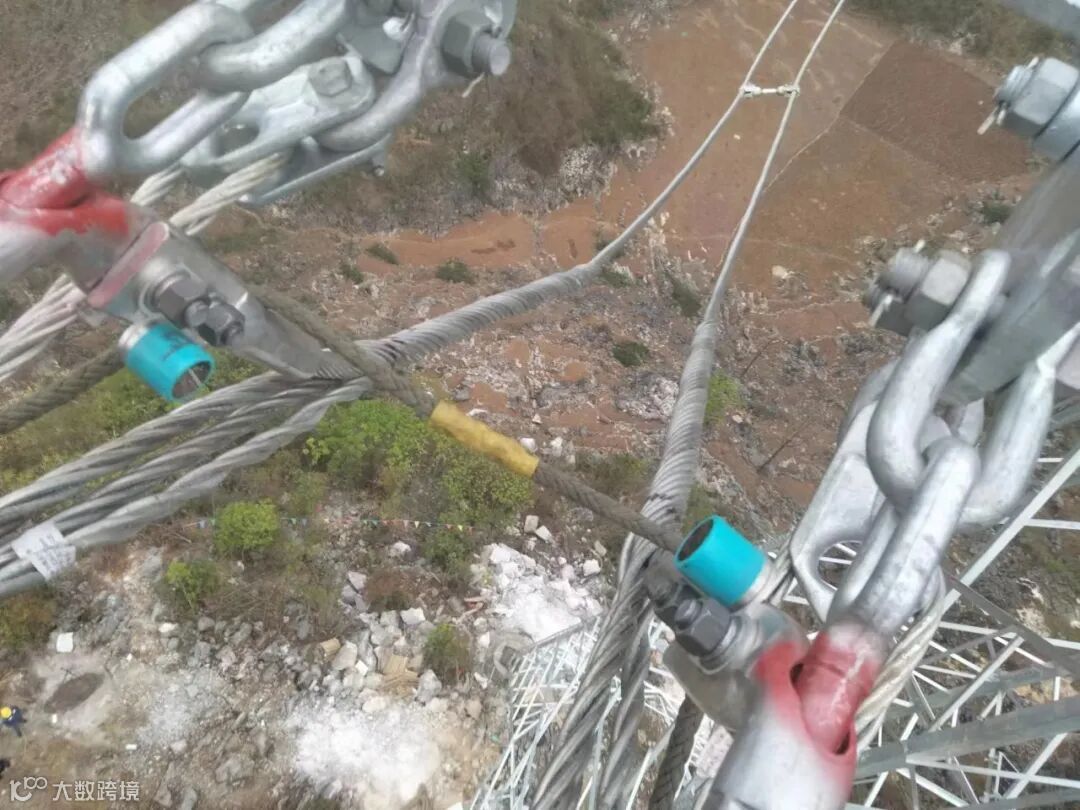

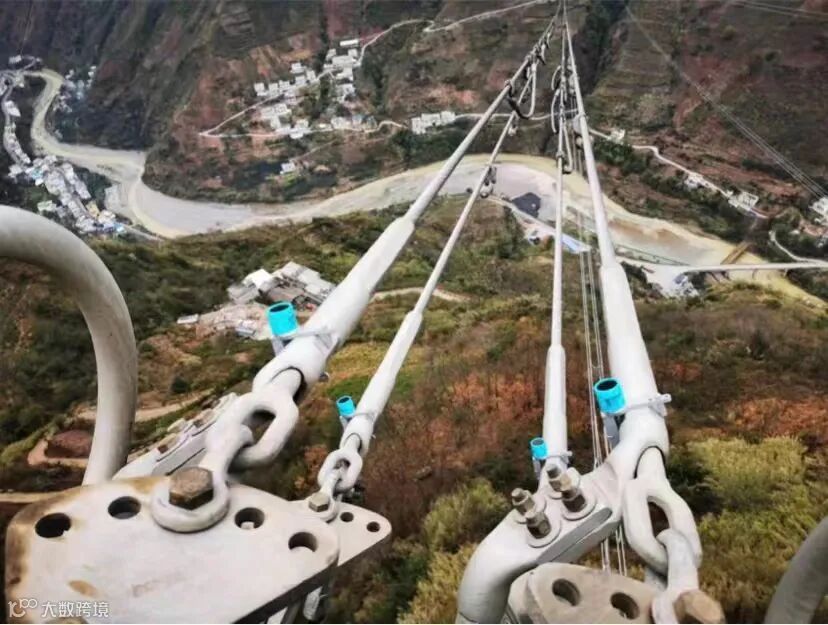

带电安装于压接管处。
捆绑安装
3
螺栓安装
2

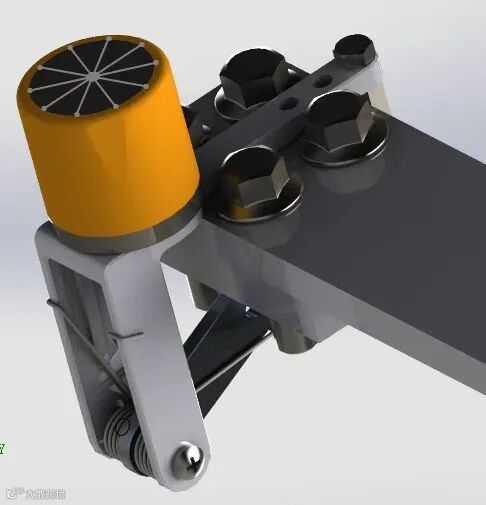

螺丝紧固引流板，安装底板可定制。
磁吸安装
4
耐高温400℃钐钴磁铁。
