每周科普︱相控阵雷达

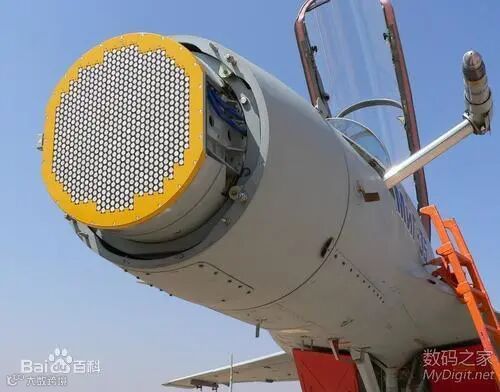

相控阵雷达即相位控制电子扫描阵列雷达，其快速而精确转换波束的能力使雷达能够在1min内完成全空域的扫描。所谓相控阵雷达是由大量相同的辐射单元组成的雷达面阵，每个辐射单元在相位和幅度上独立受波控和移相器控制，能得到精确可预测的辐射方向图和波束指向。雷达工作时发射机通过馈线网络将功率分配到每个天线单元，通过大量独立的天线单元将能量辐射出去并在空间进行功率合成，形成需要的波束指向。

一般的雷达波束扫描是靠雷达天线的转动实现的，被称为机械扫描。而相控阵雷达是用电的方式控制雷达波束的指向变动来进行扫描发现目标的。这种方式被称为电扫描。相控阵雷达虽然不能像其他雷达那样靠旋转天线来使电磁瓣转动，一个相位一个相位地进行搜索。但它自有自己的“绝招”---那就是使用“移相器”来实现电磁瓣转动。在相控阵雷达直径为几十米的圆形天线阵上，排列着上万个能发射电磁波的辐射器，每个辐射器配有一个“移相器”，每个“移相器”都由电子计算机控制。当雷达工作时，电子计算机就通过控制这些“移相器”，来改变每个辐射器向空中发射电磁波的“相位”，从而使电磁瓣能像转动的天线一样，一个相位一个相位地偏转，从而完成对空搜索使命。例如，美国装备的“铺路爪”相控阵预警雷达在固定不动的圆形天线阵上，排列着15360个能发射电磁波的辐射器和2000个不发射电磁波的辐射器。这15360个辐射器分成96组，与其他不发射电磁波的辐射器搭配起来。这样，每组由各自的发射机供给电能，也由各自的接收机来接收自己的回波。所以，它实际上是％部雷达的组合体。如果我们把通常的雷达称作“个体户”，那么相控阵雷达就相当于一个“合作社”了。

相控阵雷达使用1个不动的天线阵面，就可以对120°扇面内的目标进行探测，使用3个天线阵面，就能实现360°无间断的目标探测和跟踪。“铺路爪”就有3个固定不动的大型天线面阵，可以对360°范围内的目标进行探测，探测距离达5000公里。当相控阵雷达警戒、搜索远距离目标时，虽然看不到天线转动，但上万个辐射器通过电子计算机控制集中向一个方向发射、偏转，即使是上万公里外来袭的洲际导弹和几万公里远的卫星，也逃不过它的“眼睛”。如果是对付较近的目标，这些辐射器又可以分工负责，有的搜索、有的跟踪、有的引导，同时工作。每个“移相器”可根据自己担负的任务，使电磁瓣在不同的方向上偏转，相当于无数个天线在转动，其速度之快非一般天线所能相比。正是由于这种雷达天线摒弃了一般雷达天线的工作原理，利用“移相器”来实现电磁瓣的转动，人们给它起了个与众不同的名字——相控阵雷达，代表着“相位可以控制的天线阵”的含义。
