上海天文馆坐落于“星空之境”公园内。以“连接人与宇宙”为设计理念，以“激发人们的好奇心”为使命，以“为人们塑造完整的宇宙观”为愿景，鼓励人们感受星空、理解宇宙、思索未来。本期小编就带大家感受这浪漫背后的智能建造。
△ 以上视频来源于 designwire设计腕儿 ©ennead
”
上海天文馆项目简介

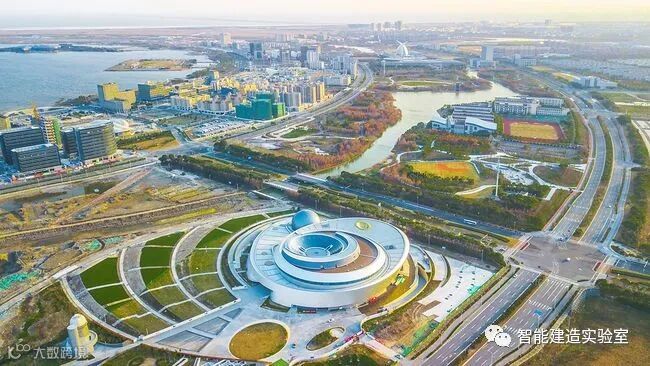

项目是上海市“十三五”期间建设的一座大型科普展馆，建成后将与上海科技馆、上海自然博物馆共同构成“三馆合一”的大科普格局。耗资5.3亿，2014年完成概念设计，2016年开始动工，2019年9月全面完成建设，前后跨越了七年的时间。上海天文馆完成建筑概念设计，充分体现了“天体”及“轨道运动”的概念。整体建筑体以弧线始发，一系列螺旋带状物围绕着整个建筑，象征着天体运行的曲线之美。建筑体巧妙安置了三个象征“天体”的圆形结构：圆洞天窗、倒转穹顶和球幕影院的完整球体。每个元素都可以作为一个天文仪器来跟踪太阳的光影变化。主建筑外的景观区域还设计了4条螺旋形的步道，从主建筑向外自然延伸出去，象征着星系的旋臂，并与外围的“星空之境”湿地公园和谐地形成了一个以星空为主题的城市绿地公园。
△ 上海天文馆效果图
建设地点：浦东新区临港新城临港大道与环湖北三路口
总规划用地：5.86公顷
建筑面积：3.8万平方米，其中地上2.6万平方米，地下1.2万平方米，建筑高度不大于24米。
建筑群数：由1幢3层主体建筑，以及青少年观测基地、大众天文台和魔力太阳塔等附属建筑组成
设计公司：上海建筑设计研究院有限公司、美国Ennead国际建筑事务所
EPC总承包：上海建工七建集团
FIRST
上海天文馆设计特色
上海天文馆由美国Ennead国际建筑事务所的设计师Thomas Wong设计的，灵感来源于天体的轨道运动，三个圆球代表了太阳、地球、月亮三个天体，占地面积约5.86万平方米，建筑面积为38000平方米。

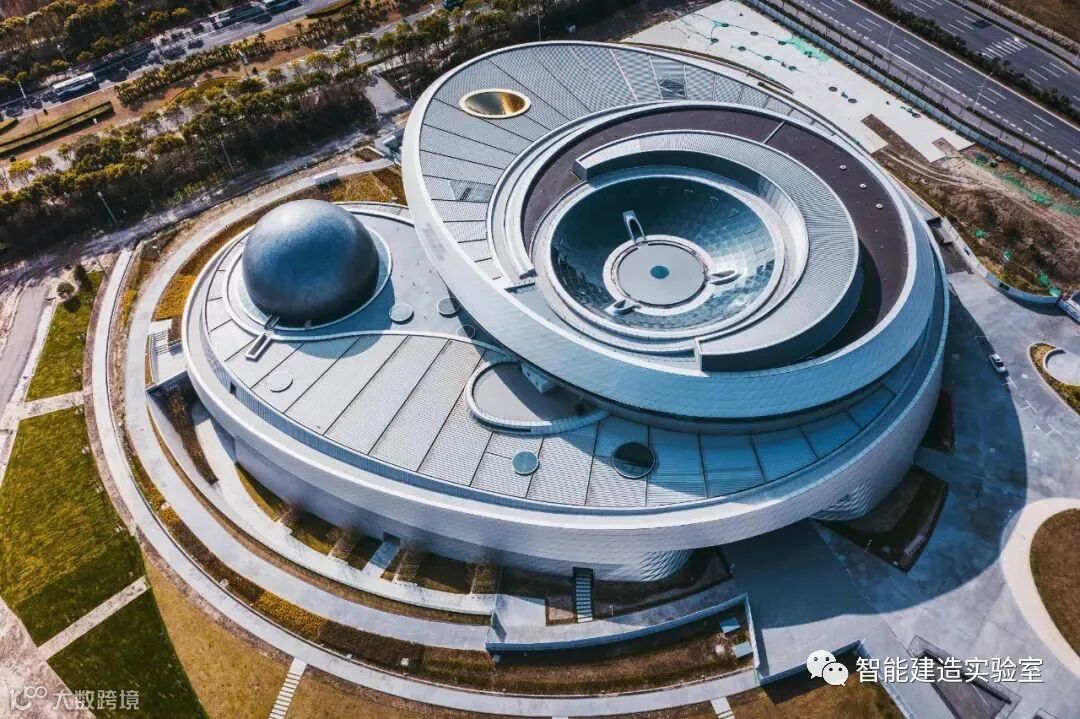

主体建筑，是两个椭圆形相互交叠错开而成，形似上海市民钟爱的“蝴蝶酥”，又仿佛是浪漫的网红打卡手势“比心”，无论用哪一种方式形容它，都暗含着人们对它的深切关注。然而，这类形体极为不规则的建筑，无论是设计上，还是建设中，都给结构工程师们带来极大的挑战。

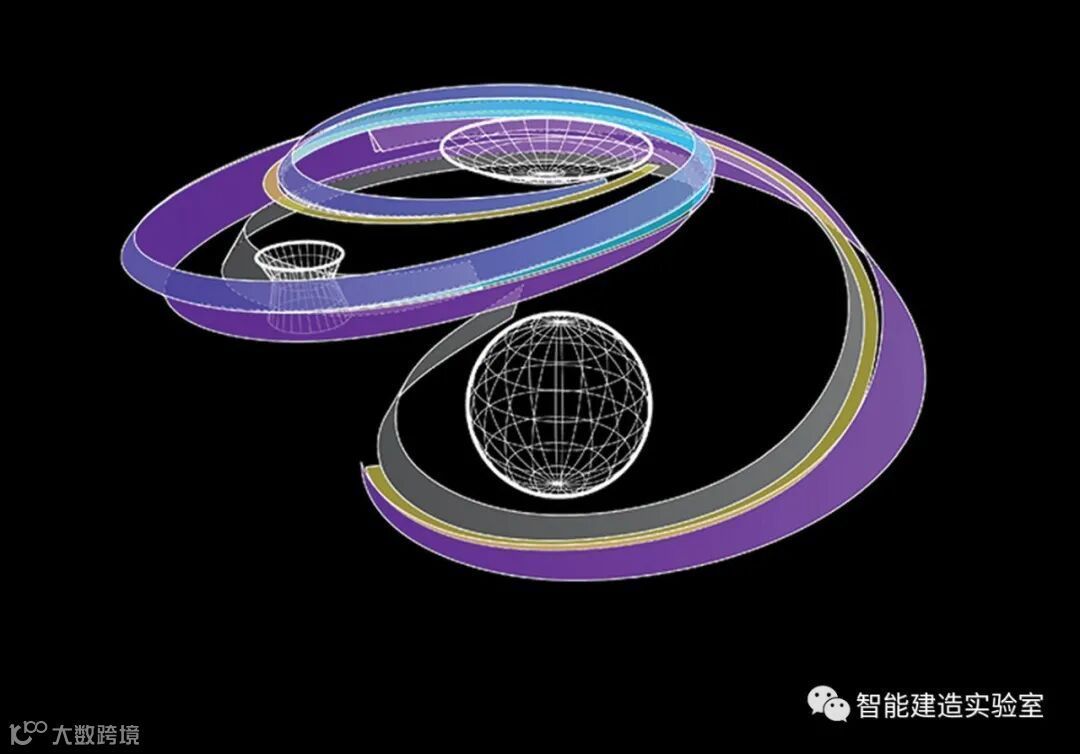

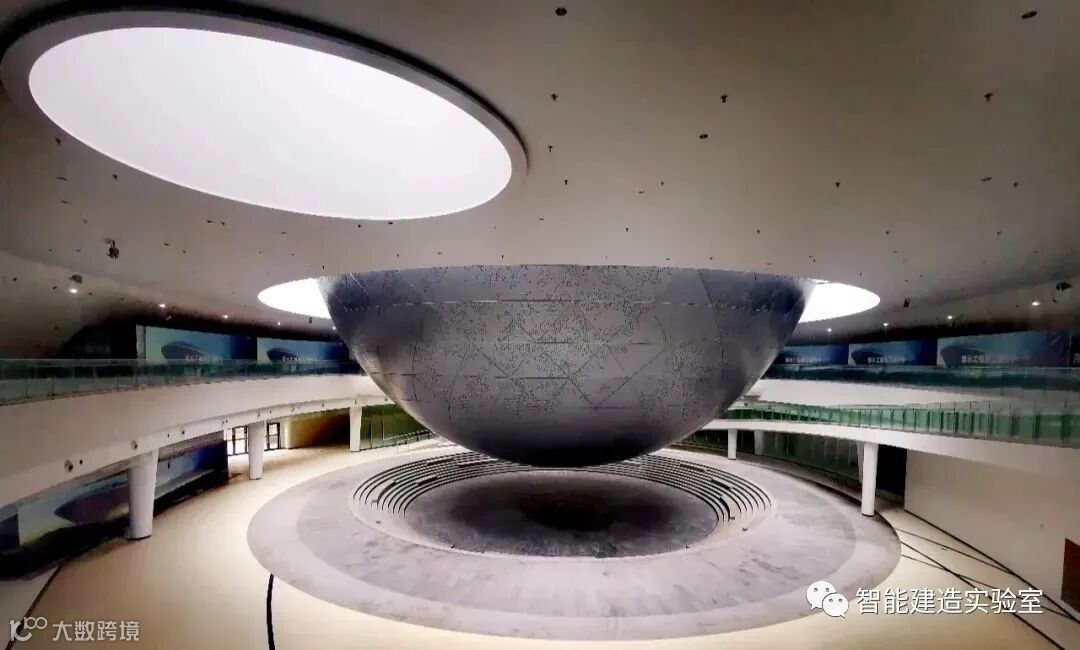

从空中俯瞰建筑，主建筑外的景观区域设计了4条非同心圆的步道，从主建筑向外自然延伸出去，象征星系的旋臂。其中有三个明显的圆形部分，就是此馆最为复杂的建筑结构，也是主体建筑暗藏玄机即“圆洞天窗”、“倒转穹顶”、“球幕影院”，而这三个特色设计俨然让建筑本身就化身为一台巨型“天文仪器”。
圆洞天窗、倒转穹顶和天象厅球体共同组成了新天文馆的主体部分。寓意着月球、地球和太阳的“三球”，通过建筑形态、功能和交通流线与轨道运动相互融合，通过走道长廊将人流自然地引入三大主题馆内。
在设计过程中，设计师希望打造一个可以将天文馆功能和建筑实体完全融合的存在，让建筑兼具教学意义，因此天文馆的建筑外形也借鉴部分宇宙运行的基本原理。设计灵感源于人们内心对天文的认知融入到设计之中，让游客在迈入天文馆之前便能从建筑外观完整地获得这一体验，而在参观的尾声，通过直接与星空接触，还可以感受宇宙的浩瀚无边，而这整个旅程都离不开建筑本身的支撑。
SECOND
上海天文馆BIM全生命周期应用
上海天文馆项目的BIM应用特色在于：实现了BIM咨询工作在技术层面的拓展，在配合设计实现高完成度的基础上，探索基于BIM的全过程项目管理方式，在有效衔接施工阶段、运维阶段，形成项目整体性方面配合业主完成了一系列创新管理成果。
基于项目设计复杂、布展要求高、管理难度大、施工精益化程度高等特点，本项目采用全生命周期BIM示范应用，搭建了基于BIM技术的协同数据平台，使参建方BIM数据能够相互交互和共享，为设计、建设、运营和维护提供信息支撑和数据保障，真正做到基于数据管理的BIM协同实施。BIM技术作为载体，将项目在全生命周期内的工程信息、管理信息和资源信息集成在一起，打通设计、施工、运维阶段分块割裂的业务，解决数据无法共享的问题，实现一体化、全生命期应用。
01
BIM应用下的可持续发展
上海天文馆工程建设中将采用BIM全生命周期示范应用、雨水回收利用及生态净化处理、太阳能可再生能源利用、导光管系统、地源热泵等技术，建设一座节能、智慧、生态建筑。
可持续的发展理念渗透在项目各个专业的设计过程中。可持续发展的机电设计理念融入了开源、节能、节流等元素。空调采用可再生能源的地源热泵系统，埋地100米的换热管与地球表面浅层地热资源进行既供冷又供热的空调系统。
最大限度地利用建筑空间的自然法则增加舒适性，并采用置换通风系统、分层气流组织形态、节能照明、变频技术等提高节能效率。针对建筑空间异形的特点，采用了智能感烟探测、空气采样报警、双波段图像探测等多种技术。场馆内的节水设备实现了水量低消耗的目的。
02
BIM应用下的绿色环保
上海天文馆作为大型公共类展馆承载着绿色环保及成为世界可持续发展建筑设计典范的使命，项目在设计之初就提出了要达到LEED绿色建筑白金、三星建筑评级，减少45%能源及75%用水消耗等一系列标准要求。

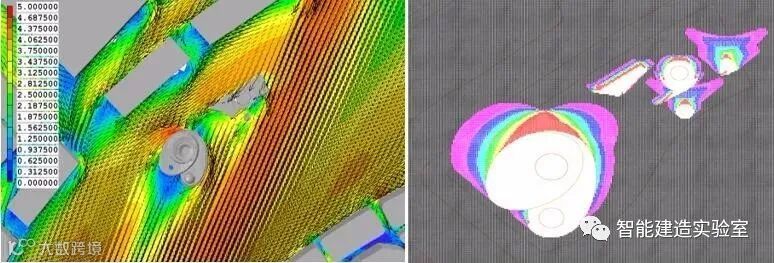

建设者运用BIM模型，进行了包括室内外通风环境、自然采光、日照、人流疏散等一系列性能化模拟分析确保项目的设计方案达到绿色节能减排的要求，同时也能满足人体舒适性要求及大型场馆建筑的安全疏散要求。
03
BIM三维协同攻破施工难题

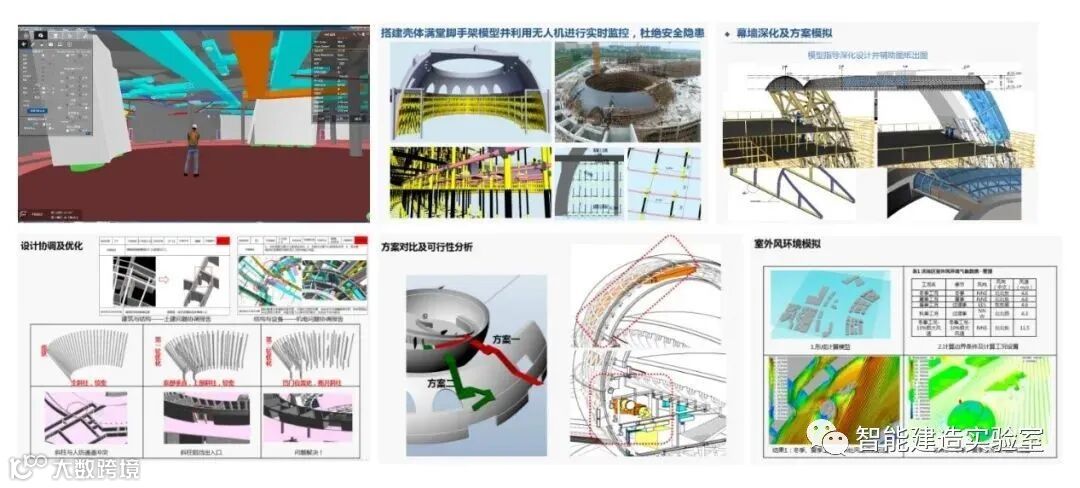

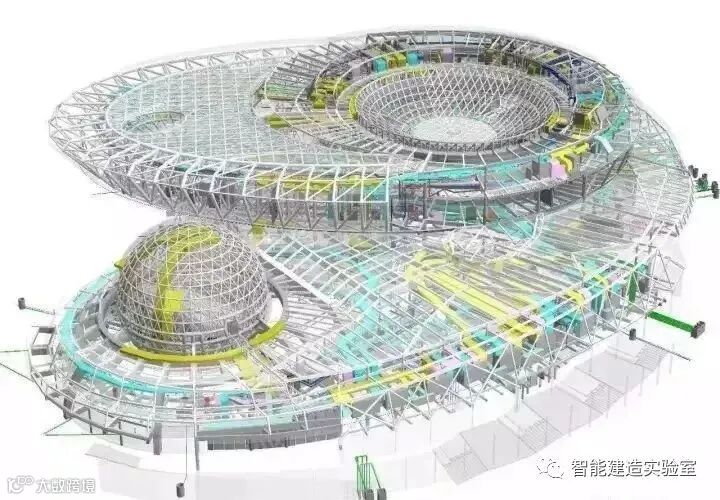

对于传统设计方法，上海天文馆建筑曲面的造型及结构将带来大量设计图纸、大样图、局部详图，设计信息被二维图纸严重割裂，并且在传递过程中不断丢失有用的信息。因此必须采用BIM技术，通过三维协同设计，减少设计复杂带来的设计错误，提高设计效率和质量。
对于本项目建筑球体与不同曲面间交界面中复杂、重点设计的区域，按需提供用以更好辅助理解的侧视图、二维剖切视图和空间节点定位坐标，辅助完成管线综合排布图、结构预留洞图纸等，为后续设计交底、深化设计提供依据。

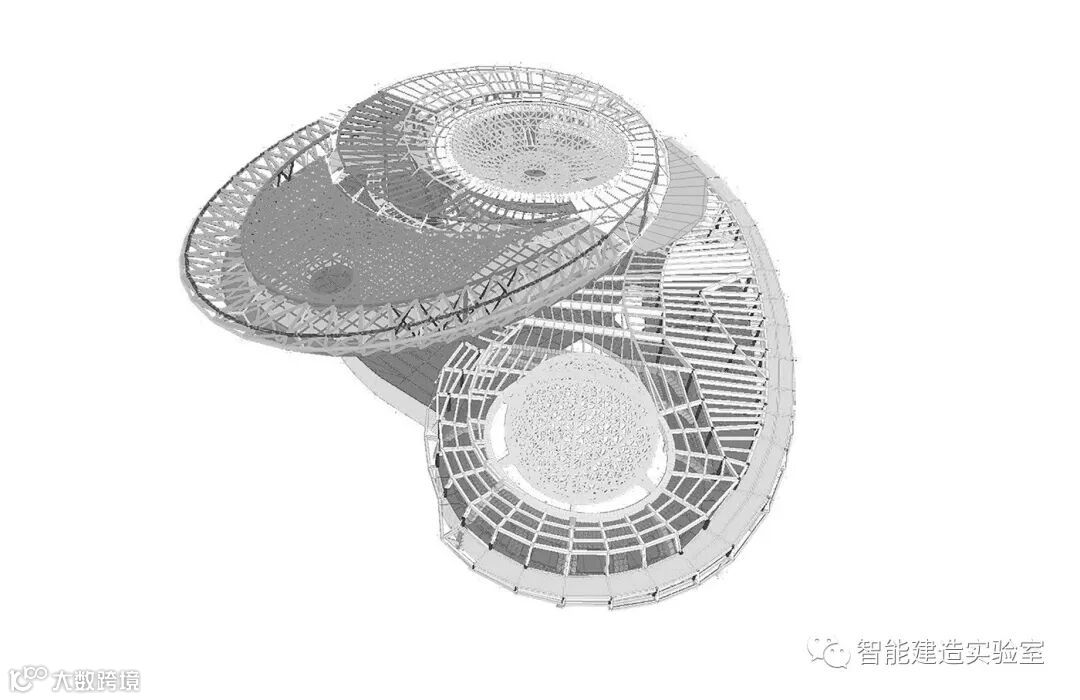

由于天文馆结构设计均为异形，主体结构由球幕影院、倒穹顶、大悬挑圆弧、核心筒几个主要部位组成，均为不规则的异形结构，附属建筑的设计也均以圆弧、球体等异形结构为主，给设计和施工都带来了较大挑战。
为此，设计全过程采用BIM技术，对建筑模型及所携带的相关信息进行全方位、多角度、各层次的处理，使得工程建设的设计、施工、运维由传统的2D向3D转变，设计和施工水平都显著提高。
土方开挖，底标高、复杂的难点，针对垫层下有大量的地源热泵地埋管，采用BIM模拟土方分块开挖方案。
面对基坑面积大、作业面广等管理难点，为确保基坑稳定而坑边道路限制停车，采取有效措施应对材料运输和混凝土泵车搅拌车停位困难。
由于本工程底板承台多结构形式复杂，对钢筋绑扎带来了较大的难度，通过钢筋翻样的准确配料，确保了钢筋绑扎的顺利完成，同时也确保了工程节点目标的正常推进。
04
基于BIM的 “4个一”协同平台

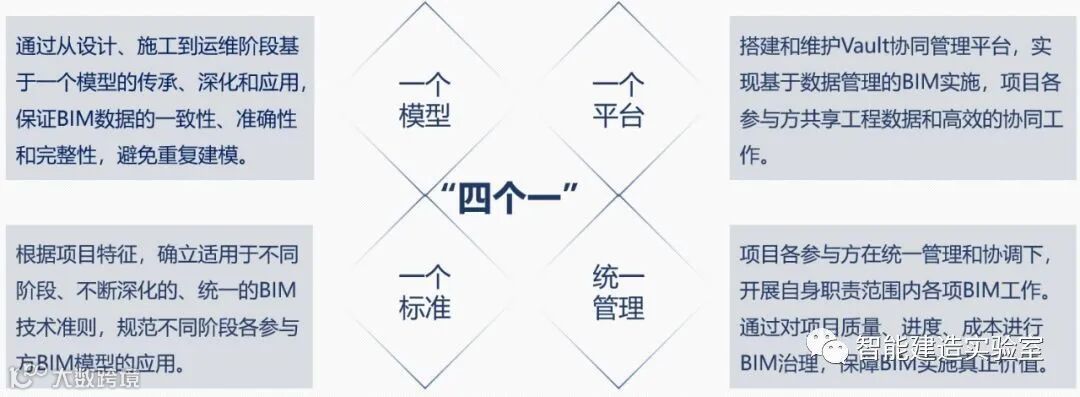

为了实现项目参建各方的高效协同工作，项目从建设之初就搭建了基于Autodesk Vault开发的BIM协同平台，实现基于数据管理的BIM协同实施，项目各参与方共享工程数据信息。提出并实践“一个模型、一个标准、一个平台和统一管理”的BIM管理理念。
THIRD
上海天文馆展馆的浪漫
上海天文馆馆方将BIM（建筑信息模型化）技术纳入工程项目管理，囊括建筑全生命周期内的信息，以精细化管理打造一流建筑。16项授权发明专利、18项实用新型专利、7项软件著作权，助力建设团队最终顺利实现了建筑结构、功能与形态的完美融合，使整个建筑犹如一件精致的天文仪器，成为上海天文馆最大的一件“展品”。
主体建筑分为三大展区:“家园”展区向观众科普太阳系、“宇宙”展区介绍太阳系之外的可观测宇宙、“征程”展区回顾了人类研究天文开展航天探索的历史打造多感官探索之旅，帮助观众塑造完整的宇宙观。
上海天文馆除了收藏展示人类采集的天外来物——月壤之外，还有众多天文科学的宝贝。在“天降奇石”的陨石藏品方面，上海天文馆不仅征集了品种稀有的月球陨石、火星陨石、灶神星陨石，而且以精品陨石为重要收藏目标，其中包括随州陨石、鄄城陨石、长兴陨石、东乌珠穆沁旗石铁陨石、车里雅宾斯克陨石、阿林铁陨石等约70件著名陨石都在馆内展出。
上海天文馆参观小贴士
天文馆和天文台的区别：天文台是专门进行天象观测和天文学研究的机构。每个天文台都拥有一些观测天象的仪器设备，主要是天文望远镜，是看星星的好地方。天文馆实则是以科普宣传参观为主的展馆。它并不像天文台一样可以远观群星，但是展馆所处的位置偏离城市远离光污染，带上小型天文望远镜也是不错的观星地。
开馆时间：每天9:30-16:00(15:00停止检票入馆)，周一闭馆(国定假日另行通知)
预约方式：上海天文馆实行网络预约购票(实名制)，所有观众(含免费观众)均需提前进行网上预订，订票时需选定入馆时段，上午票9:30-12:30，下午票12:30-15:00。参观票仅限预约参观日当天有效。参观票在预约日前一天23:30前可退票，超时不可退票。
参观入场：线上已购票的观众，须持本人有效身份证件或凭购票时输入的人脸信息直接验证入馆。参观当日，需多次出入场馆的观众，请您在购票时提前录入人脸信息作为二次返场的唯一凭证。
