BIM助力淮海国际博览中心智慧数字化建造

智能建造实验室

2023-05-17

导读：BIM咨询顾问：上海宾孚数字科技集团有限公司

前言

Preface

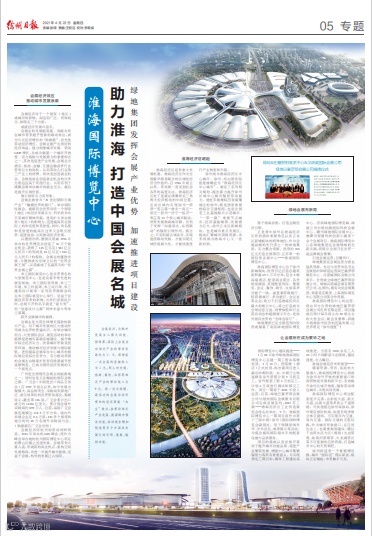

中国徐州，既是国家重要的综合交通枢纽，也是全国老工业基地振兴示范城市、“一带一路”重要节点城市，经济基础雄厚，发展潜力巨大。2021年4月，徐州日报发文《助力淮海，打造中国会展名城》以整版专题报道了淮海国际博览中心。淮海国际博览中心会展项目位于徐州云龙区新城板块，也是城市重点发展区。板块汇聚城市顶级资源，未来将成为淮海中心又一张新封面。

淮海国际博览中心

项目基本情况介绍

◆ 项目名称：徐州淮海国际博览中心

◆ 用地性质：A-1地块展览用地、A-2地块旅馆用地

◆ 项目规划设计用地：位于徐州市新城区东北部，已建徐州奥体中心北侧至故黄河南岸的区域，淮海国际博览中心一期的用地南至云台路,南望奥体中心，西临汉源大道，东至奥体路，北抵规划中的彭祖大道。

◆ 项目投资方：绿地地产集团徐州中部置业有限公司

◆ 建设单位：上海建工五建集团有限公司

◆ 设计单位：北京嗣嘉建筑设计咨询顾问有限公司

华东建筑设计研究总院

◆ BIM咨询顾问：上海宾孚数字科技集团有限公司

◆ 用地面积：A-1地块242369平方米、A-2地块45126.2平方米

◆ 建筑面积：A-1地块207624平方米、A-2地块150302平方米

◆ 项目投资额：约100亿

◆ 项目开竣工日期：2019.10~2021.6

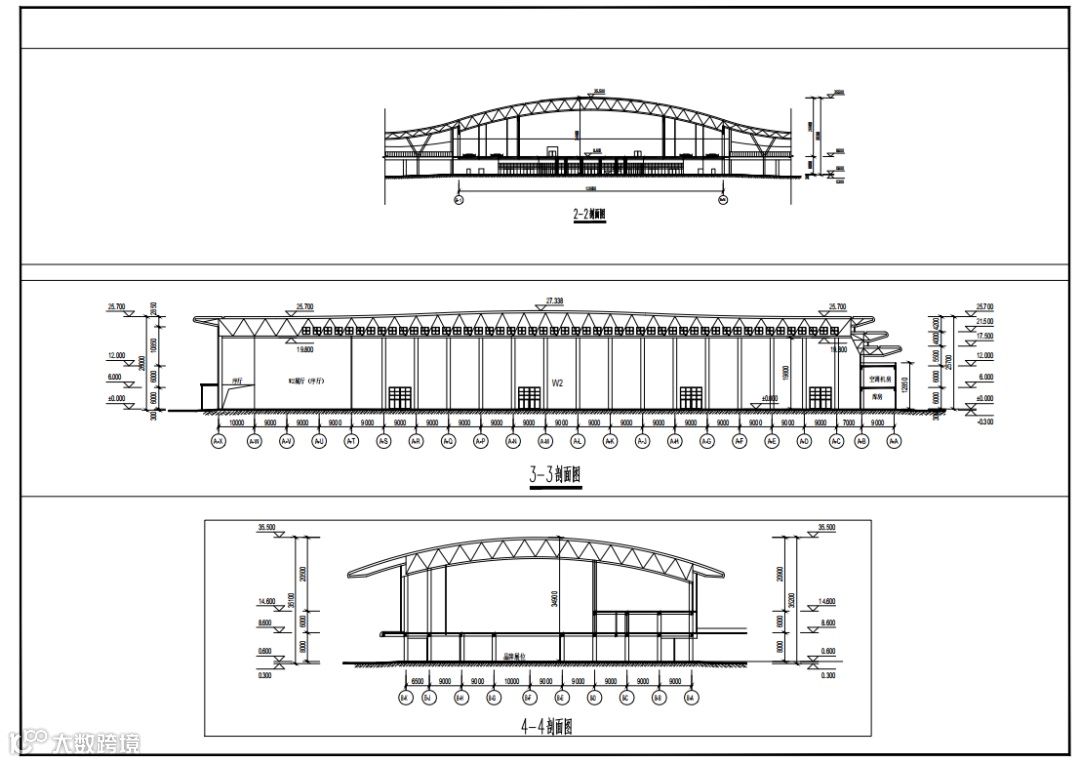

△ 项目图纸

淮海国际博览中心位于徐州新城板块，包含2栋高端酒店、配套商业街区、各类场馆展馆、其他配套用房。集展览、会议、餐饮、娱乐、文旅等多功能于一体，涵盖重荷载展厅、轻荷载展厅、多功能厅、会议室等业态，致力于打造淮海经济区最大的展示中心，将之打造成为全球信息交流、消费体验和行业前沿动态的超级展示平台，是徐州面向世界的“全球会客厅”。

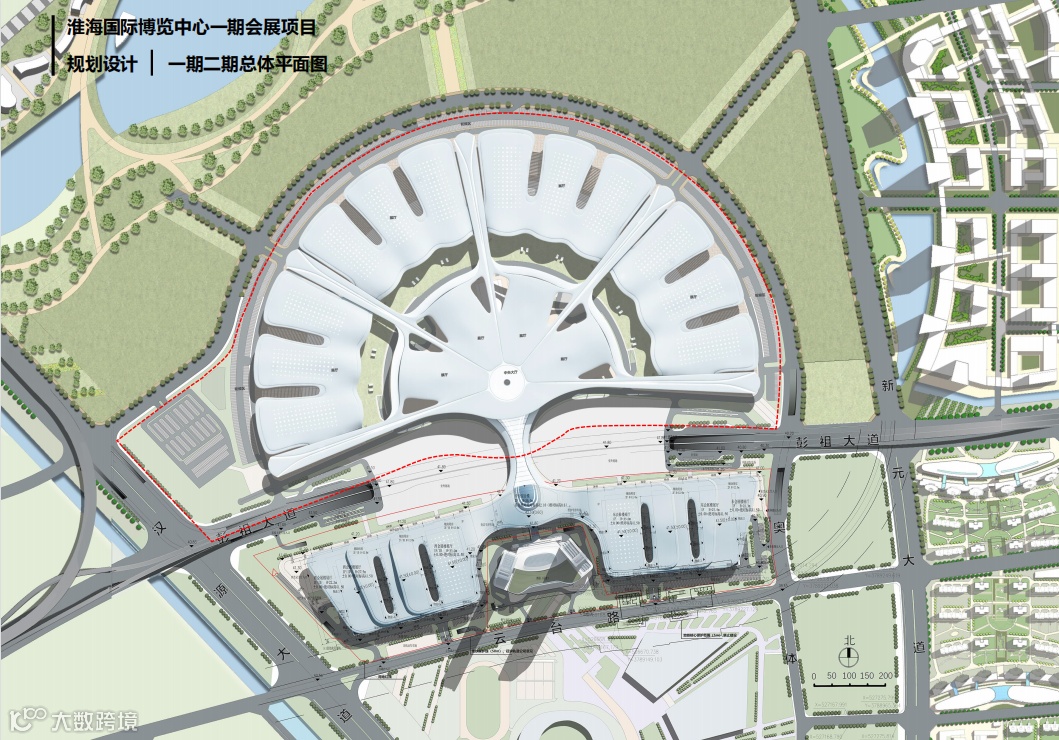

△ 项目一二期平面图

宾孚在项目中的BIM运用

徐州淮海国际博览中心设“一轴+两翼+三区”“一轴贯通”，串联会展博览中心和奥体中心，打造城市客厅，塑造都市活力门户；“两翼延展”，双翼呼应徐州两汉文化；“三区协同”，打造国际会展博览区、商旅乐活休闲区、商贸传媒聚集区。

所有的建筑采用装配式钢结构工程，建设过程中没有混凝土浇筑环节。BIM使用的范围也贯穿这三个协同区域。此项目中基于BIM图纸会审，快速并准确的发现各专业设计图纸中出现的构件大小不合理处、构件矛盾点、可优化点50处。

BIM三维建模及参数设定

将BIM技术应用到建筑结构设计中，集成建筑信息而自动生成建筑模型，且以三维立体的效果展现出来。

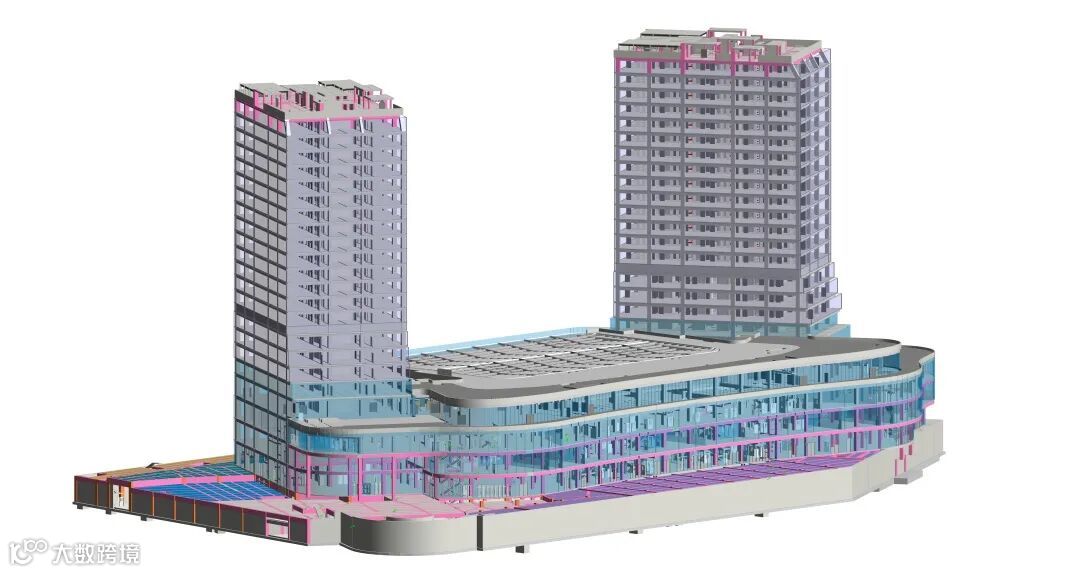

△ BIM模型图——I期酒店

针对建筑结构设计，设计人员通过BIM的设计参数数据库完成建筑工程模型的构建，同时可以通过输入修改数据的模式，达到重建模型的目的。

BIM结构性能分析

BIM的设计参数数据库及建模数据，提前利用“上帝视角”对建筑设计稿进行复核。发现多个问题，并一一进行整改。

1、冲突性分析

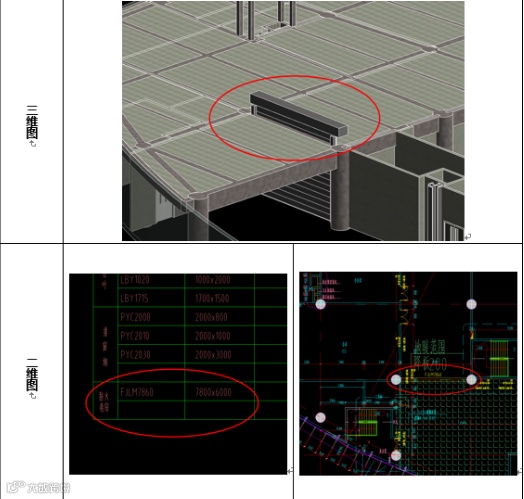

△ 利用BIM发现：防火卷帘与结构梁冲突

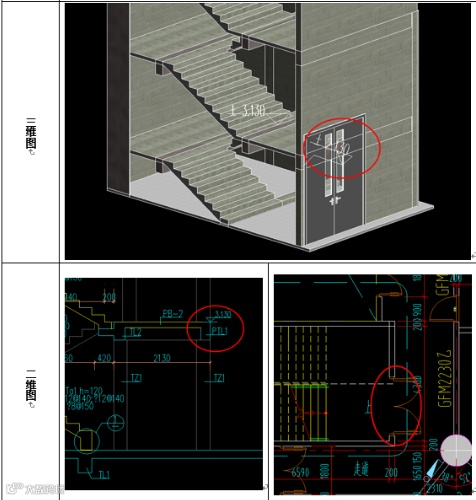

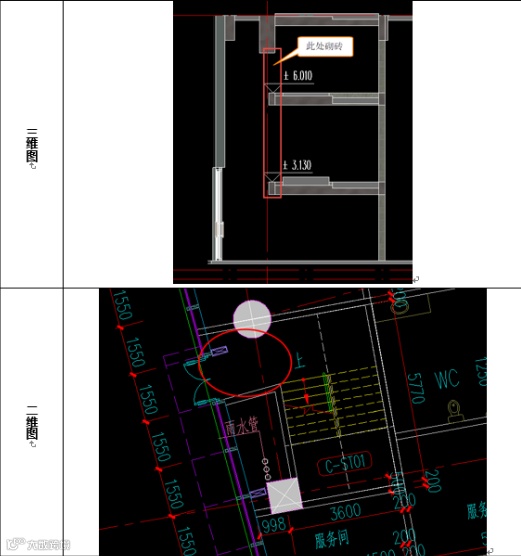

△ 利用BIM发现：门与梯梁冲突

2、合理性分析

△ 利用BIM发现：楼梯平台设计不合理

3、完整性分析

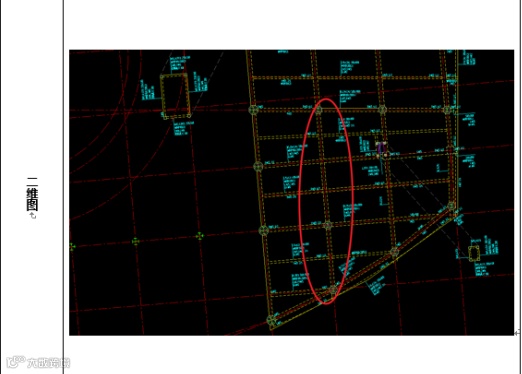

△ 利用BIM发现：缺少梁的编号

4、一致性分析

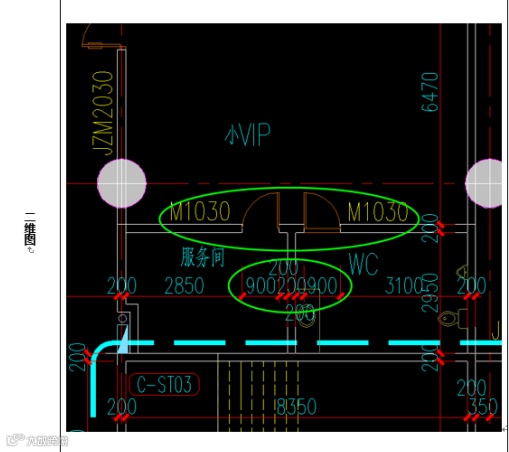

△ 利用BIM发现：门尺寸与编号不一样

BIM机电深化

通过图纸及模型，对管线安装有更直观的表达方式，协调各安装方按图施工，提高沟通协作及施工效率，同时与精装点位配合，减少二次返工量。

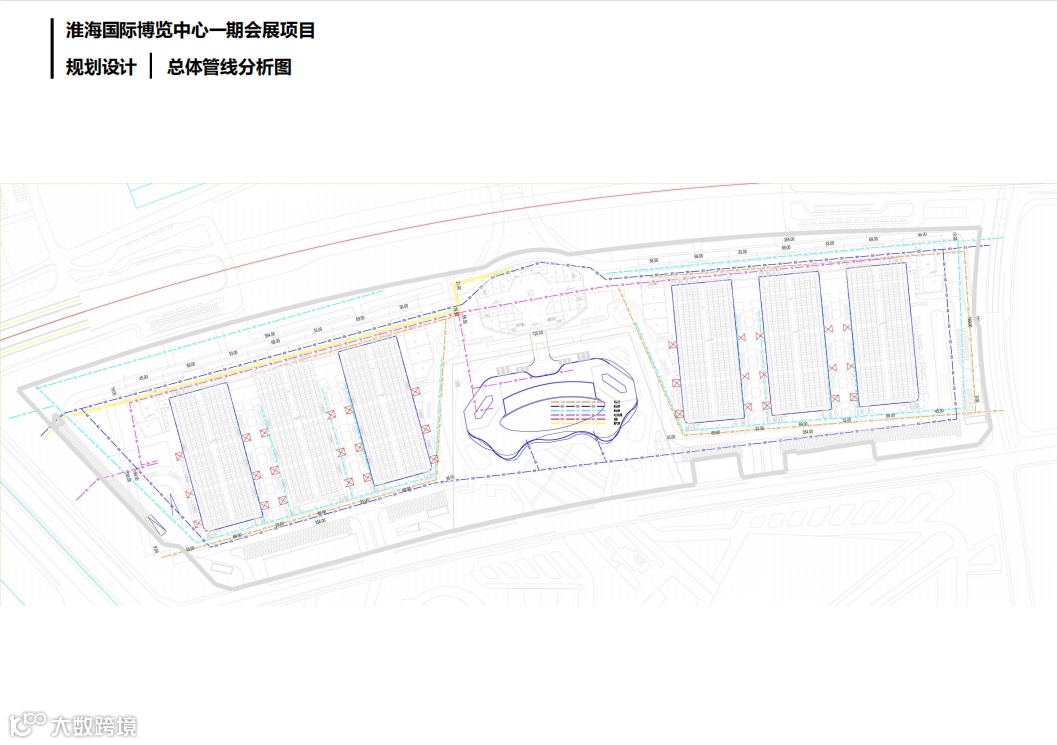

△ 淮海国际博览中心管线分布图

BIM深化出图

深化之后模型直接出具图纸，专业按颜色区分，简单易懂，现场实施照图施工一目了然。

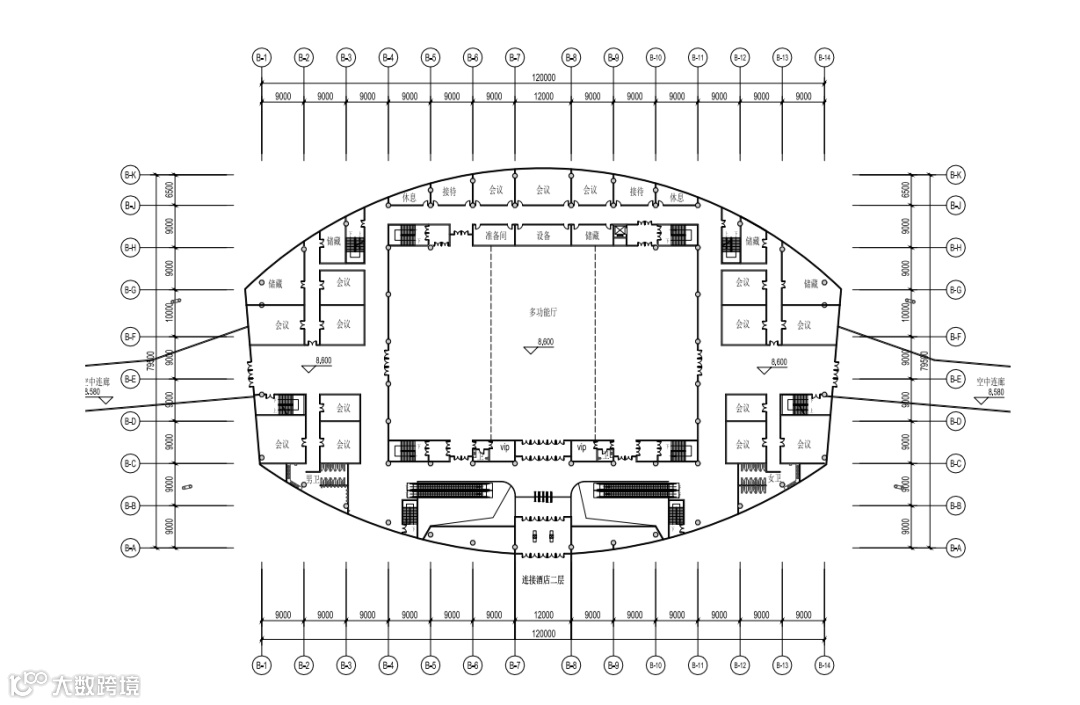

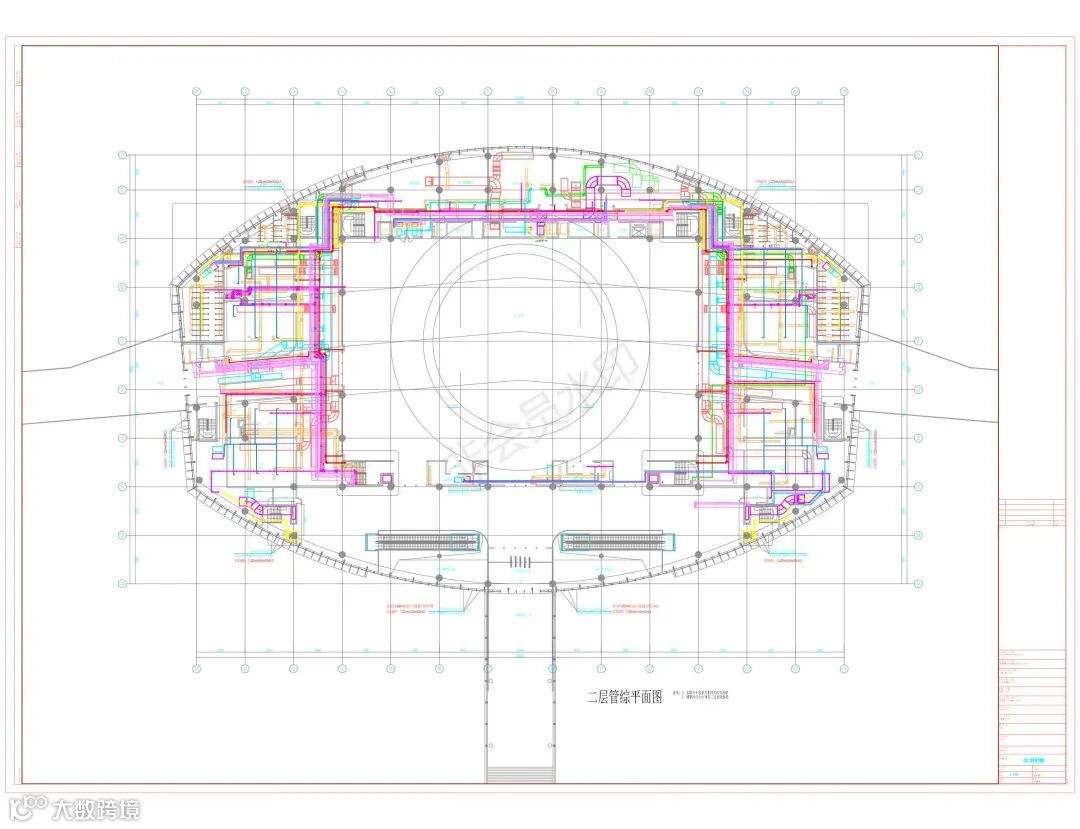

△ 中央综合楼二层平面图

△ A1-2F BIM深化出图

智慧数字化建造

BIM助力建设提速

徐州淮海国际博览中心规划城市信息模型（CIM）、智能市政、智慧社区、智能建造、智能交通、智能化城市安全管理平台6大展示版块。

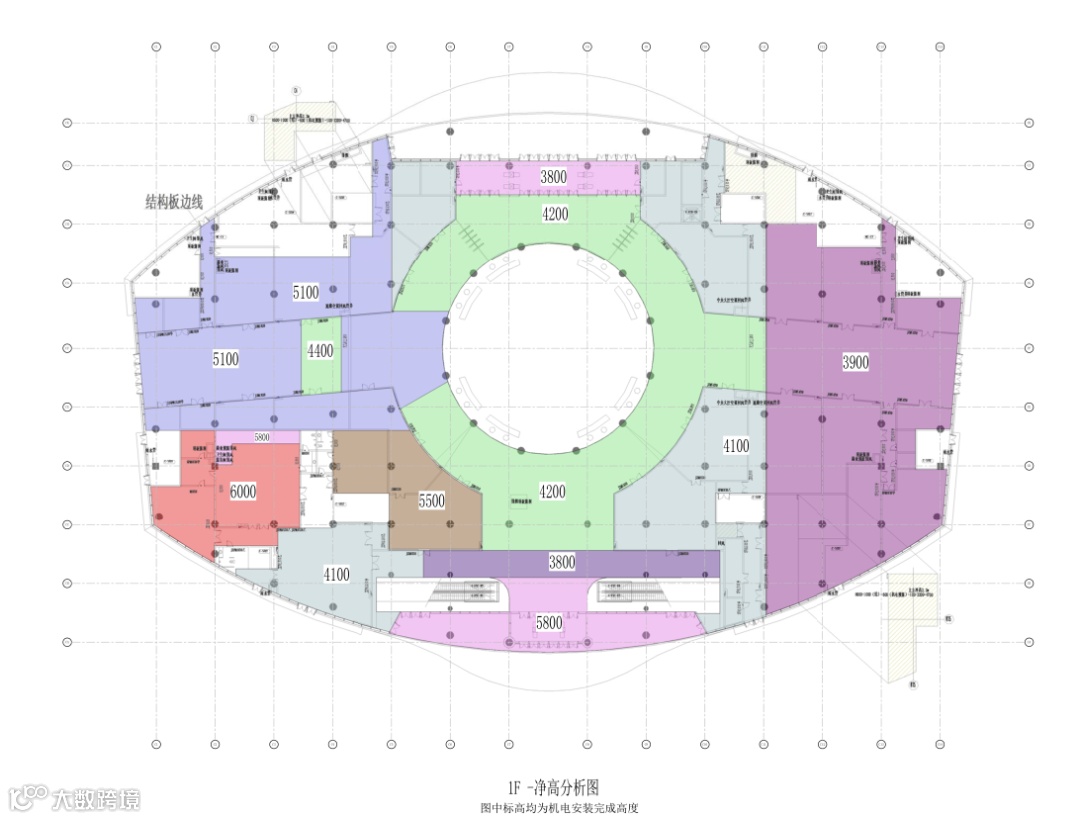

△ 1F净高分析图

项目设计期间，不仅采用BIM的建模设计、参数设定、结构性能分析、机电深化等，在智慧施工一体化平台的应用方面，项目团队设立了“BIM+实时全景信息”平台，便于各专业单位之间界面划分及施工协调，实时掌握各区域施工进度以及下阶段主要协调工作。

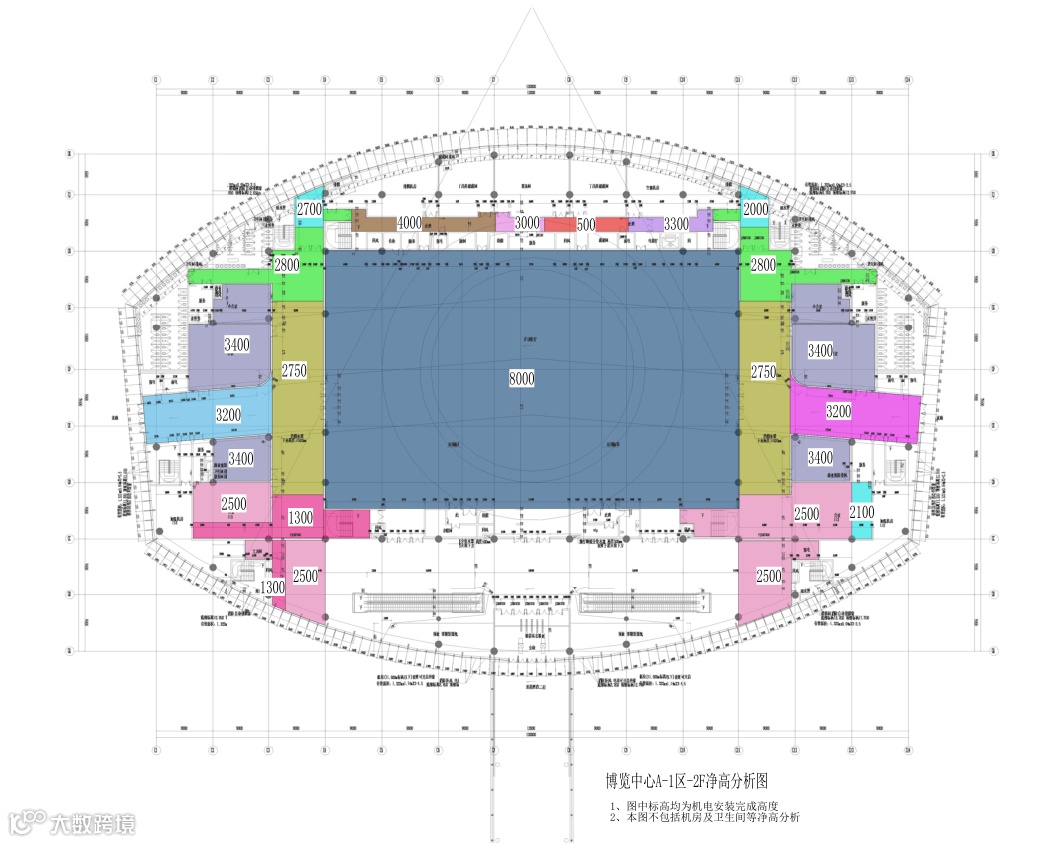

△ A-1区-2F净高分析图

应用BIM技术节点可视化，实现了各专业碰撞模拟测试，以实时全景的形式直观地展现了各区域施工进度，提升了施工和管理效率。

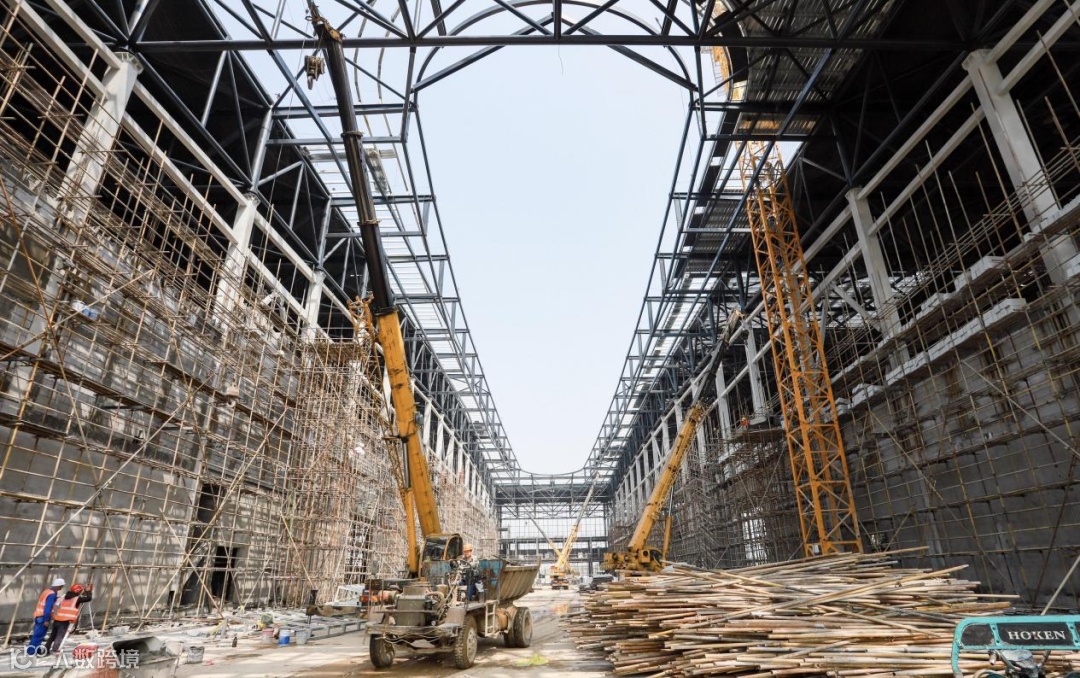

△ 淮海国际博览中心建设现场（来源：网络）

而在实际施工中，由于建筑屋面桁架钢结构杆件达到了近1.3万根，桁架单杆最大重量370千克，单品桁架最大重量52吨，钢结构施工面临工期短、作业量大、杆件多等施工特点。为了有效保障工程进度、质量、安全，兼顾技术经济性指标，项目采用先进的“液压同步提升技术”，该吊装方案既能减少高空作业，提高施工效率，降低安装施工难度，对质量、安全和工期兼管均有利，还有效解决项目工期紧、用钢量大且集中，材料仓储成本、运输成本及现场场地条件等不利因素影响。

BIM赋予建筑“数字生命”

建筑工程包括立项、勘察、设计、施工、验收、运维等多个阶段的内容。BIM串联在整个建筑工程项目中，并赋予建筑物“数字生命”。BIM技术将工程建设的全过程，由计算机预演，对项目的进度、质量、安全、成本、能耗等一览无余，并所有可能出现的风险都能提前预知、提前解决，从而大幅提高工程质量和效率、提升施工安全、减低成本和能耗。

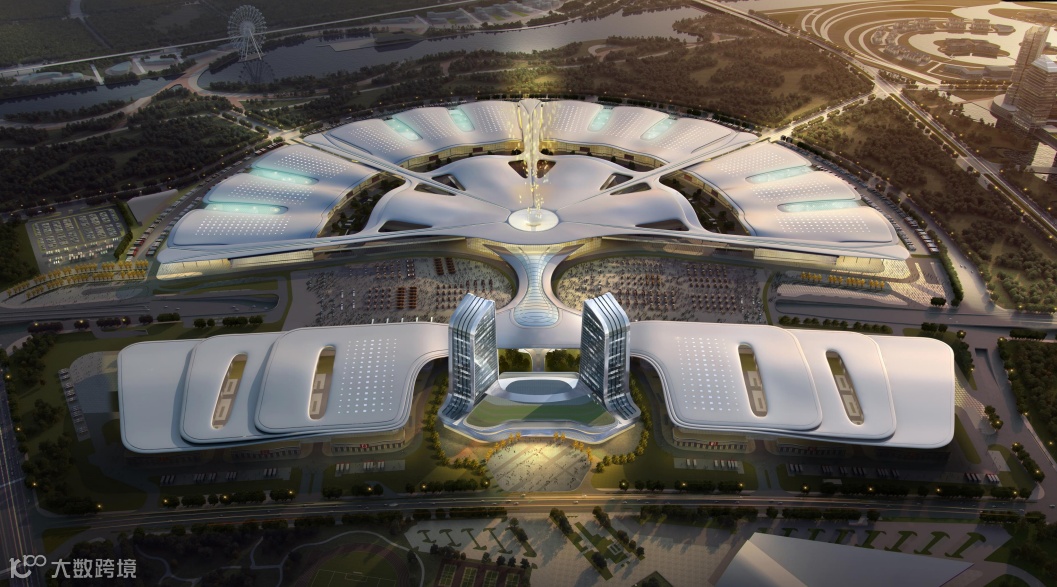

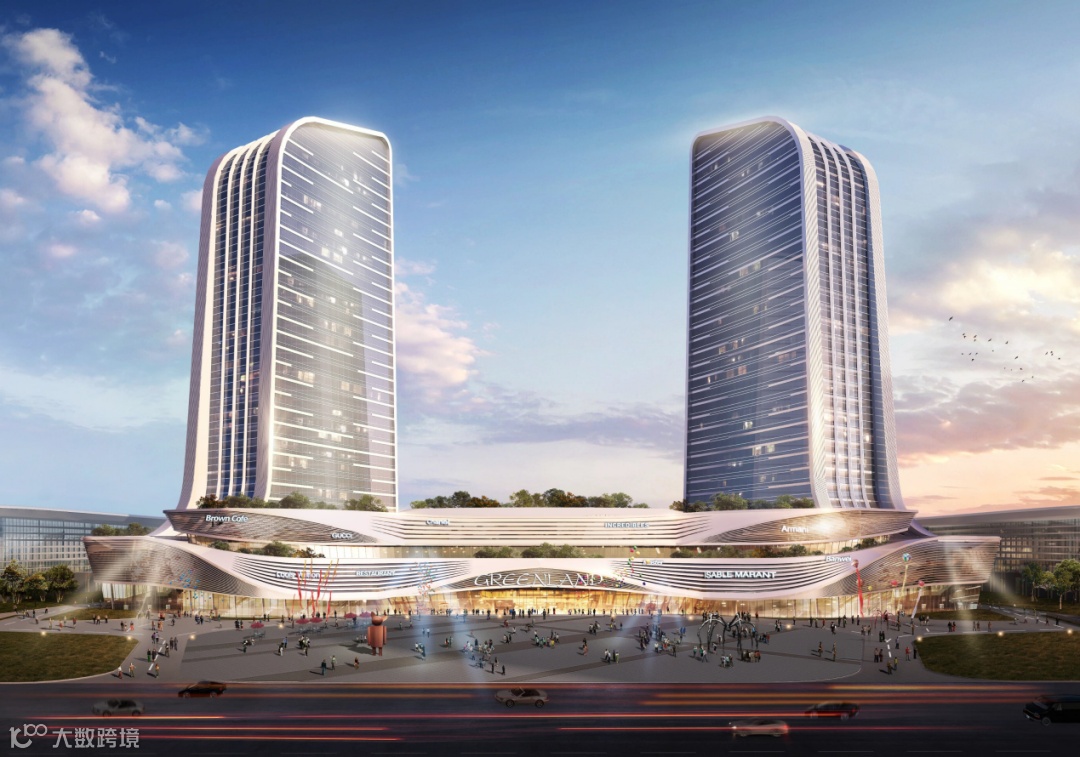

△ 淮海国际博览中心项目效果图

如果说徐州淮海国际博览中心是打造会展经济新引擎。那么BIM就是助力这个新引擎更好的发动。随着国家大力推行数字化建设，BIM技术将作为贯穿建筑工程项目全生命周期的信息数据库，会在更多的工程项目中运用，而宾孚也将会以专业的角度，为各位业主们提供更好的服务。

来源：宾孚科技官网

合作联系：17739087628（微信同号）
