案例分享 | 浦江科技广场数字孪生平台

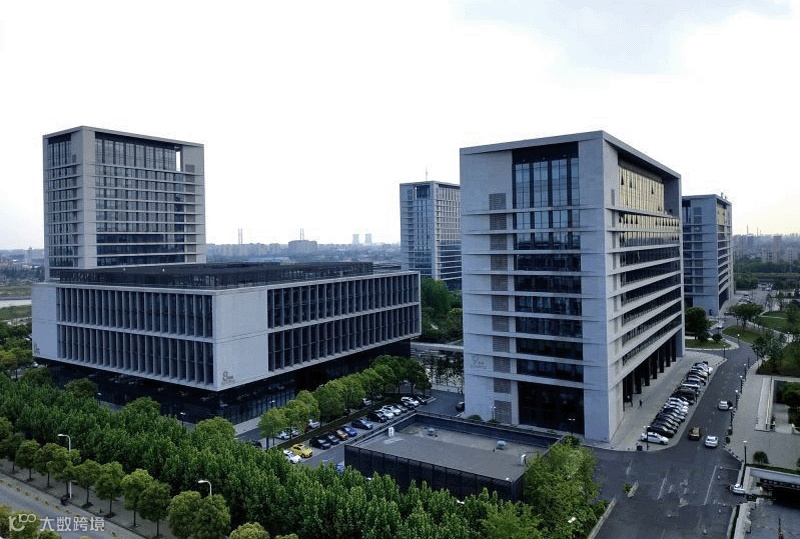

上海临港浦江国际科技城总规划面积10.7平方公里，园区滚动开发的总建筑体量高达460万平方米。

2017年我们介入这个项目的时候，有的地块已竣工并投入使用，有的地块还在建设中，还有一些在规划中。我们与临港集团共同策划了园区数字化建设与运营的标准化体系，对于已竣工项目我们运用了逆向建模的技术，并投入了巨大的时间精力，为园区梳理了可视化资产台账，对接了设施设备的物联网数据，形成了基于BIM的运维管理平台，前后投入了近2年时间，于2018年底成功上线了“浦江BIM运维平台1.0版”。

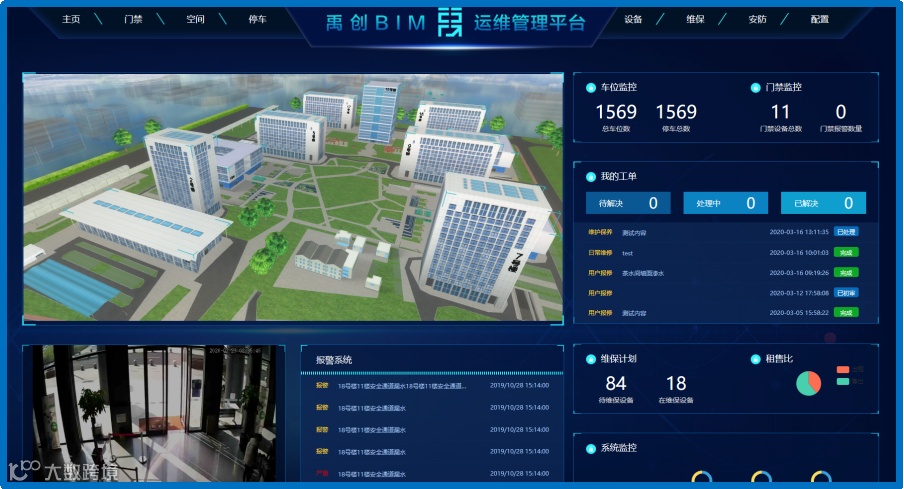

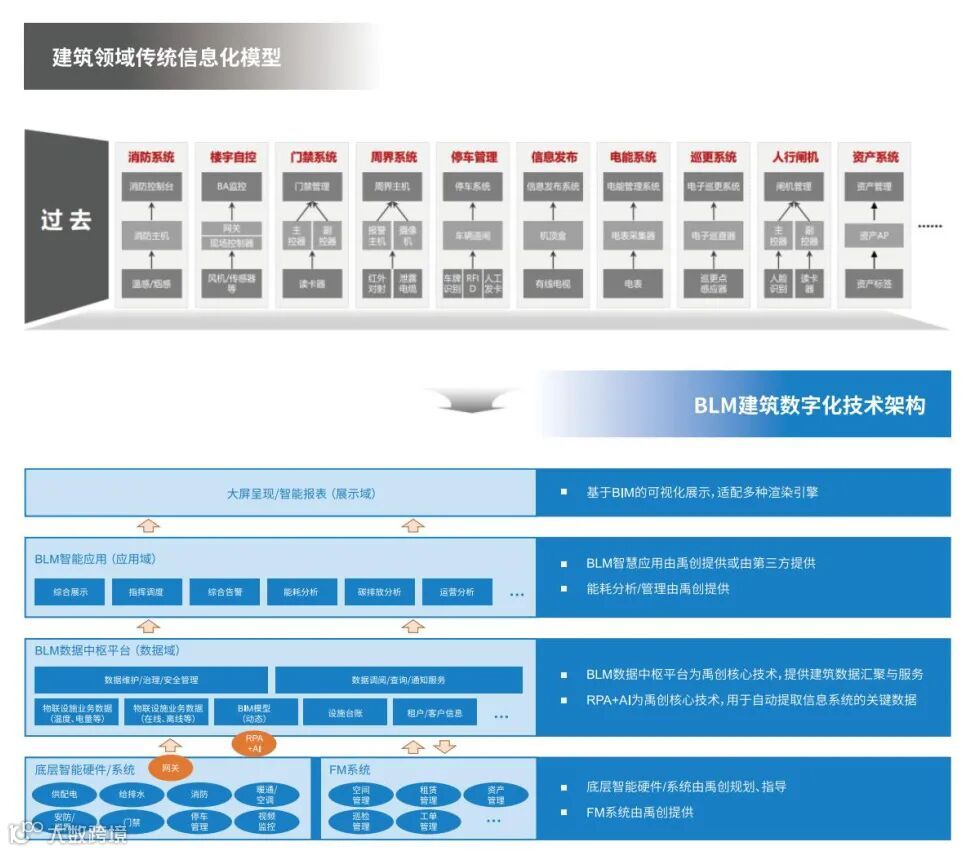

我们以浦江国际科技城一、二、三期的BIM的竣工运维模型为基础，将园区物业日常的维养工作互联网化和可视化。并将IOT物联网设备、BA机电设备、门禁、安防监控，停车设备与物业管理流程中的设备设施资产管理、空间管理、人员管理等多角度的系统及管理需求进行一体化整合，使多系统在同一平台进行呈现，最终建设目标为对园区所有建筑各专业子系统及设备的集成统一可视化管理。

浦江国际科技城三期运维平台，是基于BIM结合物联网技术以及物业管理流程的综合性运维平台，成功解决建设阶段与运维阶段数据传递难、保存难与查询难的问题。

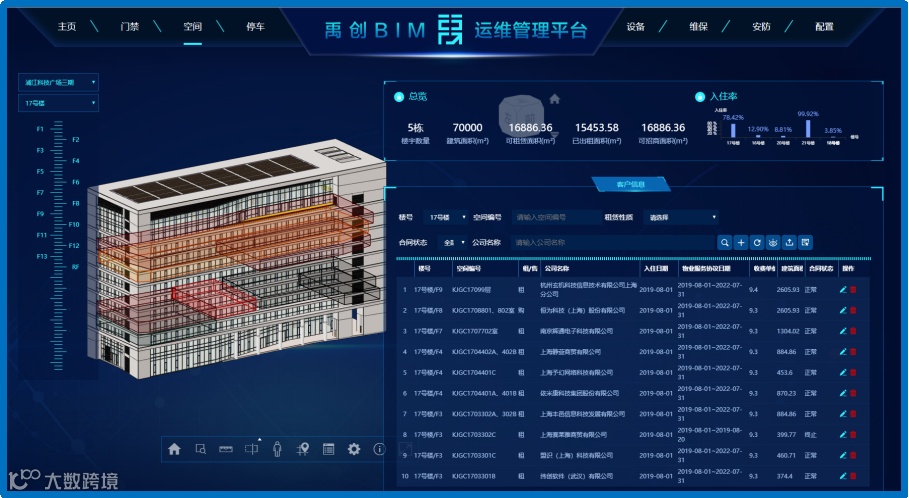

平台的基础是BIM模型，模型的质量决定后期运维平台的运用深度。工程师们将业主提供的CAD图纸导入建模软件后进行模型创建，模型完成后，必须将模型与现场核对并修改后才能满足运维需求。BIM模型让园区管理人员不再为图纸不全、资料遗失而烦恼。通过运维平台，园区管理人员可漫游进入浦江国际科技城，在场景中随意浏览建筑信息。

集成停车子系统，园区管理人员可通过BIM运维平台实时查看园区停车情况、收费情况并快速定位出入口车辆信息。

集成门禁子系统，可查看门禁报警信息，可通过BIM模型快速定位报警位置，查看历史人员出入记录，和周边视频画面。

安防监控与BIM可视化结合，快速定位摄像机位置及监控画面，当画面出现异常时，可将信息通过工单的方式，派发到相关巡查人员的手机APP，委派其现场核验。园区管理人员接收到工单时，现场确认并记录有关内容和现场拍照进行反馈处理，最后交由工程部经理进行确认验收。

通过与物业公司的设备台账对接，可快速定位设备在建筑区域内的位置信息、厂商信息、设备照片等详细信息，也可查看到BA系统中风机、水泵等设备的实时运行状态，故障状态等。

物业工程部制定维修保养计划，在接近保养前，系统自动生成保养单给予负责人，园区管理人员在平台中发起设备维修单，指定责任人后发送给移动端执行并反馈。

基于BIM的运维管理平台已经在临港浦江国际科技城成功实施了近三年。全生命周期的BIM应用效益为项目的建设方和运营方带来了可观的价值体现。
