案例分享丨BIM全过程实施心得：那些亮点、难点与实实在在的价值

作为参与六万多平方米商业综合体项目的BIM咨询团队成员，我今天想分享的是BIM技术咨询服务过程中的真情实感。这个涵盖购物中心和地下停车场的项目，造型含不规则曲面，机电系统复杂。从提供BIM技术支持开始，我们既要解决技术问题，更要协调多方关系，收获了诸多宝贵经验。

项目并非正向设计，我们基于各专业二维图纸创建模型，核心解决碰撞、净高和管线综合三大痛点。传统审图依赖二维图纸，这些问题隐蔽性强，施工阶段暴露后麻烦极大，而BIM三维模型让问题可视化。

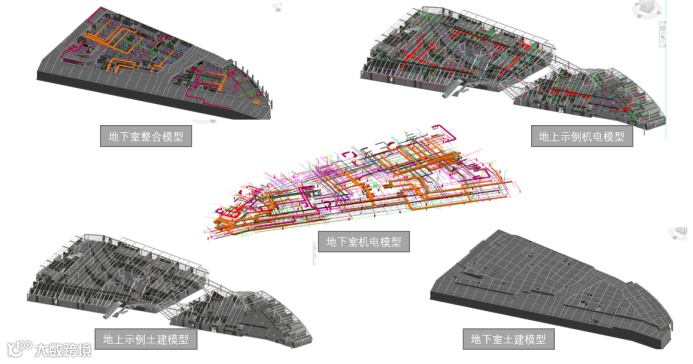

项目BIM模型

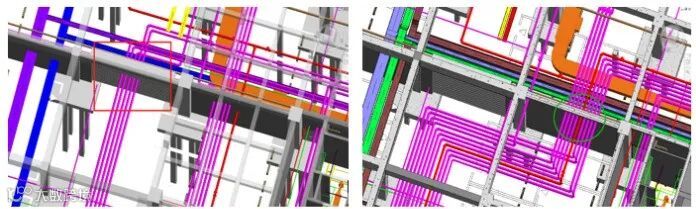

碰撞检查立竿见影。购物中心中庭发现结构与机电碰撞68处，地下车库管线交叉冲突132处。我们协调设计方调整，累计解决各专业碰撞200多处，其中80%是传统审图难发现的隐蔽冲突，直接避免施工阶段大规模拆改。

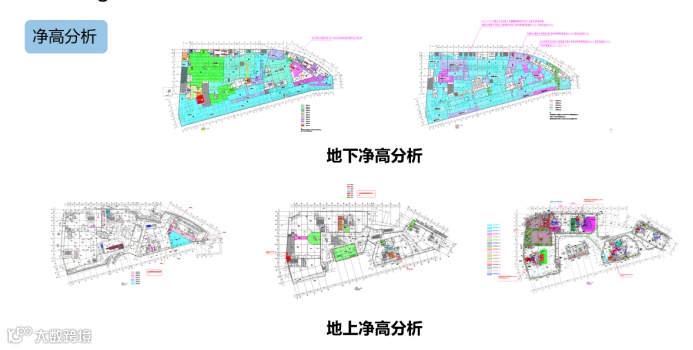

净高分析提升空间体验。购物中心首层原设计净高4米，管线密集区可能不达标。我们整合模型做净高模拟，发现空调风管与喷淋主管交叉处净高不足。通过优化管线走向和尺寸，公共区域净高优化至原设计净高，重点区域的局部净高达4m以上，既满足运营需求，又避免增加层高成本。

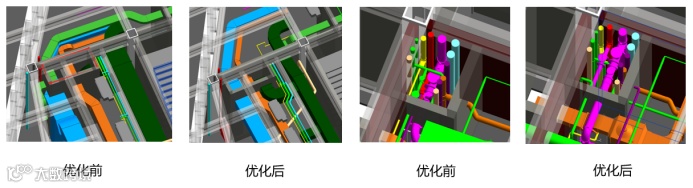

管线综合实现空间优化。地下车库和设备机房管线复杂，四大专业管线如“乱麻”。我们通过优化交叉部位和管线与灯具、喷淋头位置。最终管线走向顺直，节省15%安装空间，还预留检修通道，施工单位称这是最清爽的管线方案。

可视化评审加速决策。拿着优化模型给业主汇报，净高和管线合理性一目了然。业主当场拍板，决策时间比原计划缩短2周，方案调整次数比传统项目少30%。

施工阶段，我们的BIM翻模成果价值凸显。交付模型供施工方模拟施工，规划材料堆放和顺序。一次大型设备吊装，施工方通过模型确定最佳路径和时间，比原计划节省10%时间。

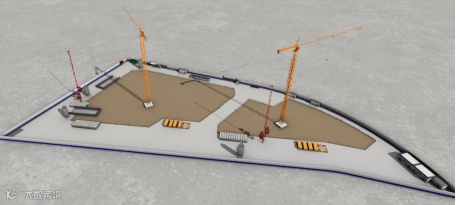

三维施工场地策划

机电管线碰撞检查成效显著。我们翻模后排查出500多处碰撞点，形成优化方案反馈设计方调整，施工方现场几乎无返工。管线“打架”问题减少，据施工方统计节约约20%返工成本。
