WB1电动车充电桩

使用说明书

江苏一键联新能源科技有限公司

一 、产品简介

1.1、概述

WB1电动车充电插座是江苏一键联新能源科技有限公司专为解决大功率电动车用户安全充电问题，杜绝火灾隐患而研发出的一款物联网产品。该产品有效解决电动三轮车、垃圾清运车、电动三轮货车等大功率电瓶车用户安全充电需求。本产品可安装在室内或室外，集中为电动车供电，做到随充随停，方便充电；充满自停，安全充电，以保障充电用户的人身和财产安全。充电方式可刷卡、可扫码，计费模式支持按时、按量、分档等多种收费方式。产品使用模块化设计理念，安装方便，维护简单。

1.2、产品组成

本产品主要由无线组网插座网关(母插座)、子插座组成。

无线组网插座网关（母插座）：

2200W

子插座：

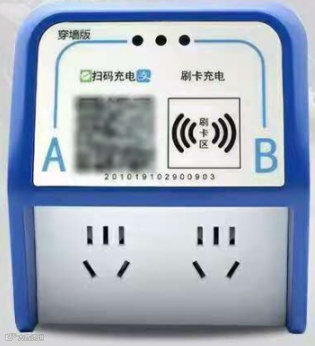

800W                    2200W                3500W

1.3、产品参数

二、8大产品功能

2.1、充满自停

电动车蓄电池充电，区别于使用家庭电充电时一直供电的弊端，该方式在蓄电池过充时，容易发生火灾隐患。而使用本设备充电，设备会通过相关算法，结合蓄电池充电特性，在电池达到充满电时，设备自动断电，以保障用户安全充电，同时提高电池的使用寿命。

2.2、断电记忆

在设备输入端断电后，正在充电的订单不受影响，此时充电订单记录会存储在设备中，待设备来电后，设备自动启动相关端口继续充电，确保充电订单继续进行，保证用户出行不受影响。

2.3、实时计费

在充电过程中，设备根据记录的充电时长和充电电量，结合设备的收费标注，充电桩会自动精确到分钟来计算用户消费费用，本着消费多少扣多少的原则，剩余未消费的金额会直接退还给客户，不多收费，不让客户多花一分冤枉钱。

2.4、电气保护

依据行业标准，设备具有完善的电气保护性能：包括过压保护、欠压保护、过流保护、过温保护、防雷保护、漏电保护等保护功能；

2.5、过载保护

用户使用本设备充电时，本设备会自动检测输出功率大小，当输出给蓄电池的功率大于设备设置的最大功率值时，会自动停止蓄电池供电，保证设备的使用及用户充电安全。

2.6、智能语音

设备全程操作采用人工智能语音交互，用户使用更具有操作性、明确性，让使用体验更舒适。

2.7、远程OTA升级

设备中的通讯模块、主板支持远程升级固件程序，设备维护，功能迭代升级远程操作更方便，无需运维人员现场维护，大大降低设备运维成本。

2.8、远程参数设置

硬件功能参数设置，可通过电脑端云端管理后台或手机管理端，远程一键设置参数，方便后期运维，灵活调整运营参数，提高设备管理的便捷性和可操作性。

三、硬件产品远程参数设置

插座支持远程参数设置，桩主可在管理后台或手机管理端，针对不同的插座，结合实际运营场景和需求，设置不同参数，可设置参数内容如下：

刷卡扣费金额。设备启动充电，只支持单次刷卡，同时设备必须在线，此时，可远程设置单次刷卡扣费金额，满足大功率充满电的需求。

空载功率和空载时间。设置空载功率，当用户拔除负载，小于此功率值时，默认无负载连接，此时开始计时，当达到设置的空载时间时，设备端口停止供电。

浮充功率和浮充时间。用户充电过程中，当充电负载输出功率小于浮充功率，默认蓄电池充电进入浮充状态，此时开始计时，当达到设置的浮充时间时，设备端口停止供电，电动车完成充电过程。

过流限制和功率限制。用户充电过程中，设置充电端口输出电流和功率的最大上限值，当端口输出电流或功率大于设置值，端口停止供电。

四、安装说明

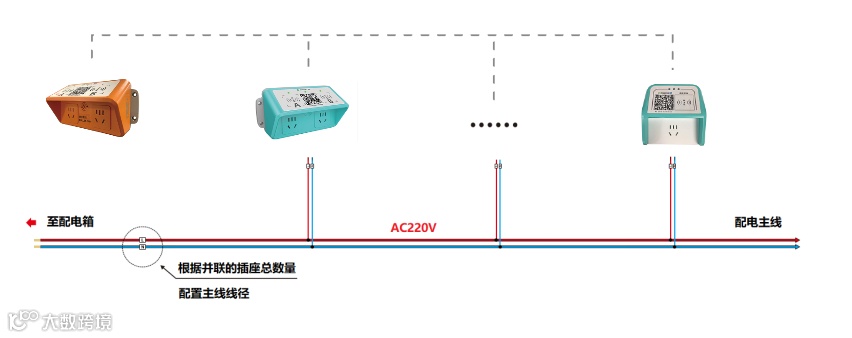

设备安装线路图如下：

4.1、墙体安装

4.1.1、准备工具

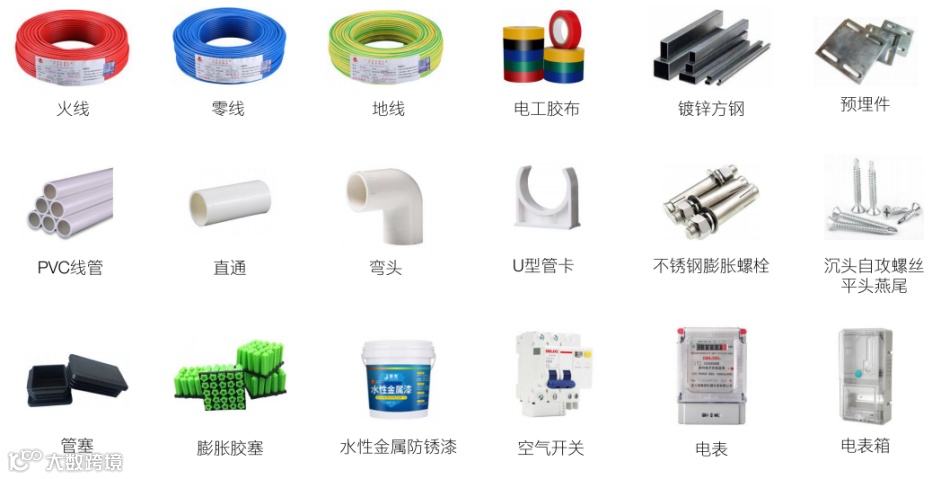

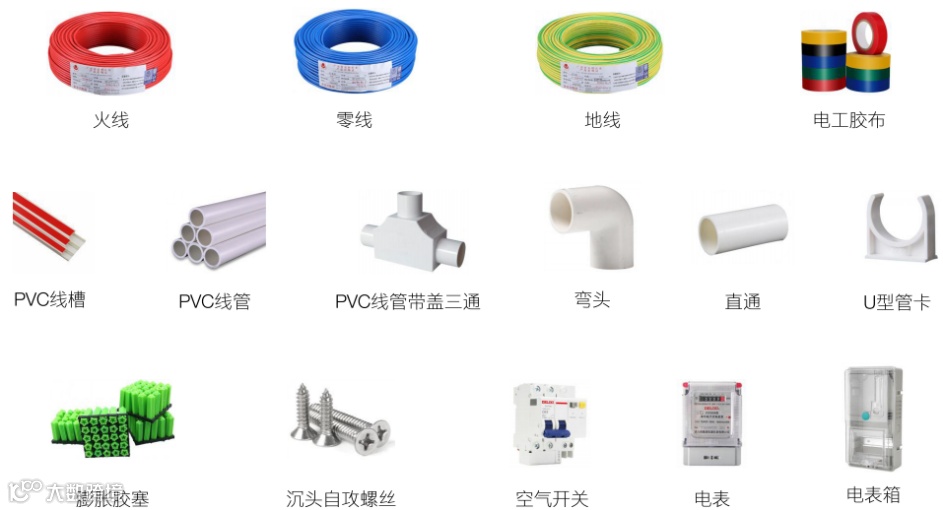

4.1.2、准备辅材

4.1.3、安装设备

充电桩设备的表面防护等级均普通防水，应安装于室内、地下室或或防雨棚内使用。单台设备入线的安装需要2.5平方或以上国标电缆线，多台同时施工需增加相应电缆规格，单路出线采用不低于1.5平方电缆线，安装电缆不允许裸露铜线，所有安装电缆均需配套阻燃线槽不允许外露明线。

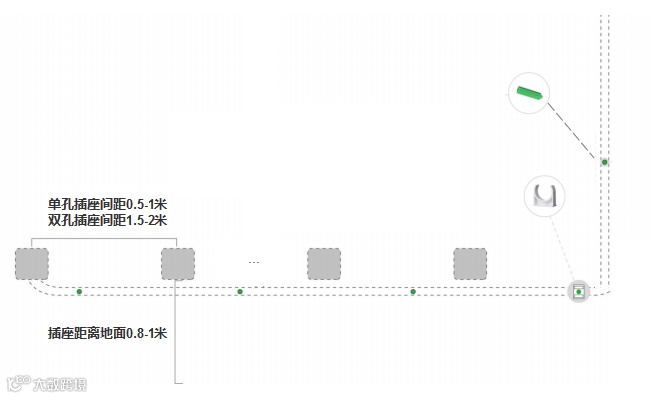

1、参照下面的示意图，预计出管卡走线及安装位置，打定位孔，开始安装。

注意：带通讯网关的插座（母插座），最多可连接14个子插座，通讯范围在30米内，环境复杂，通讯范围会缩小，建议把母插座放在中间安装。

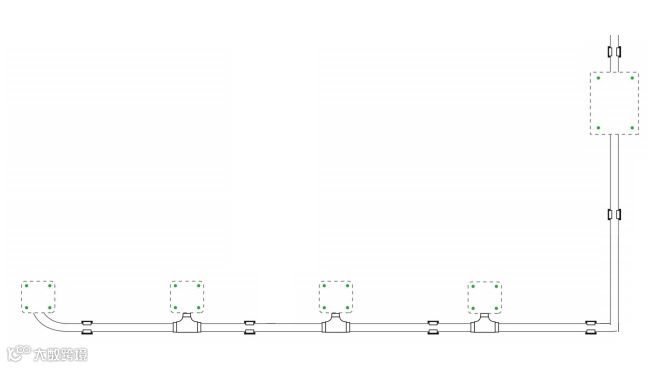

2、参照如下示意图，安装线管，标记三通对应的插座安装孔位及电表箱位置，打孔。

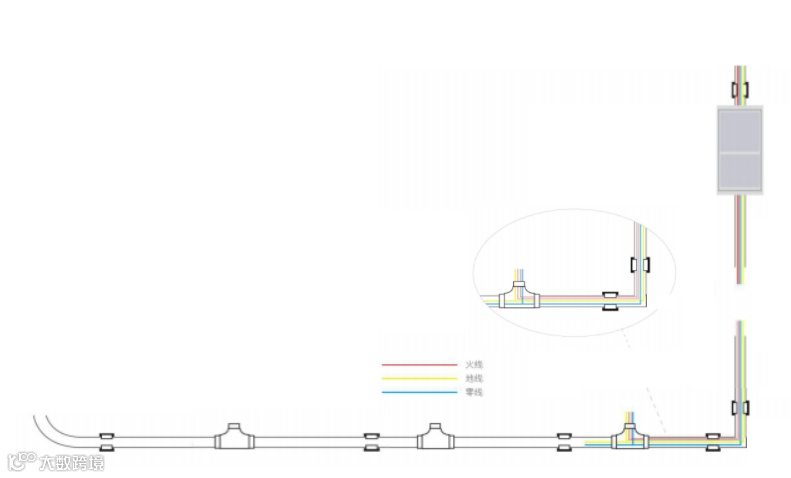

3. 参照如下示意图，拉线，零线共用，每路插座火线分别对应接入插座。

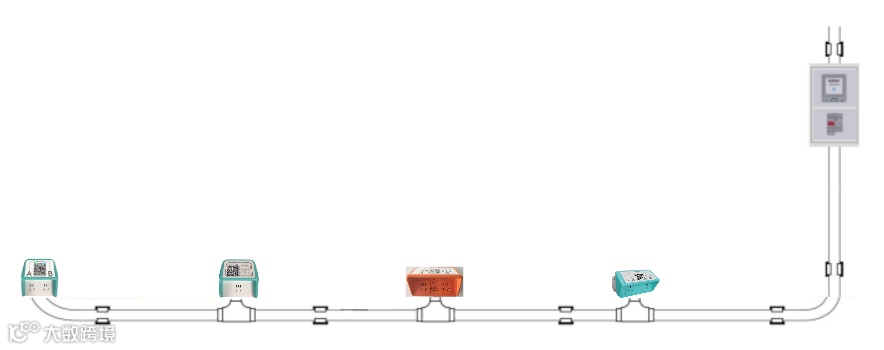

4、参照如下示意图，安装，安装完成后，视情况添加操作标贴流程图。

4.2、方钢安装

4.2.1、准备工具

4.2.2、准备辅材

4.2.3、安装设备

充电桩单台设备入线的安装需要2.5平方或以上国标电缆线，多台同时施工需增加相应电缆规格，单路出线采用不低于1.5平方电缆线，安装电缆不允许裸露铜线，所有安装电缆均需配套阻燃线槽不允许外露明线;

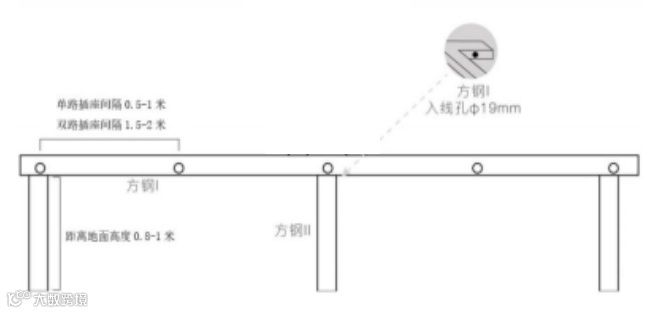

1、参照下面的示意图，计算出方钢位置，预计走线及设备安装位置，在指定位置开入线孔，焊接固定方钢二的位置，准备安装。

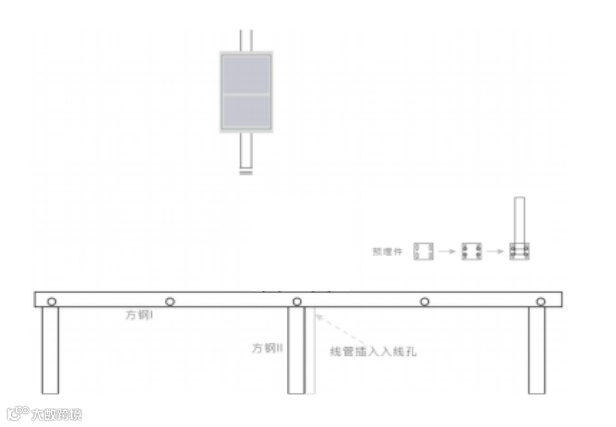

2. 以方钢二作为安装尺寸，在地上安装预埋件，固定方钢支架，拉线，安装电表箱。

3、参照如下示意图，排好进出线，安装机器和插座，用橡胶塞封住左右方钢口。

五、设备联网

设备安装完成后，进入最后设备上线操作。设备通电后，桩主手机端建站建桩，完成联网操作。扫码、刷卡调试启动充电，正常启动端口供电，设备即可投入运营。

5.1、设备建桩联网

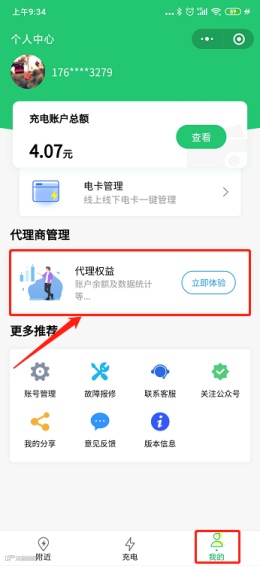

使用桩主的微信账号，直接扫码或搜索建桩平台的小程序，打开小程序‘我的’页面，进入桩主管理入口。

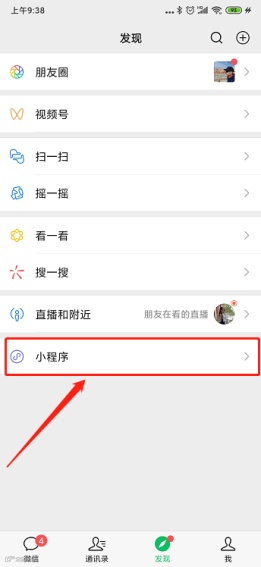

①找到平台运营的小程序   ②找到小程序桩主管理入口

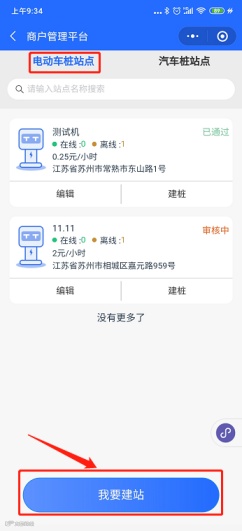

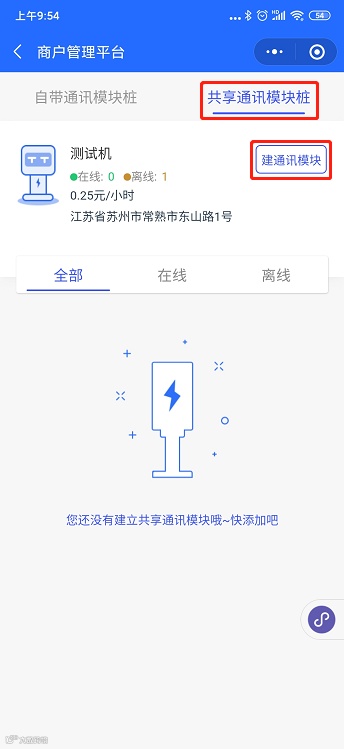

进入桩主管理页面，设备管理，站点入口，先创建站点，再创建插座，建桩完成后，设备即完成联网操作。

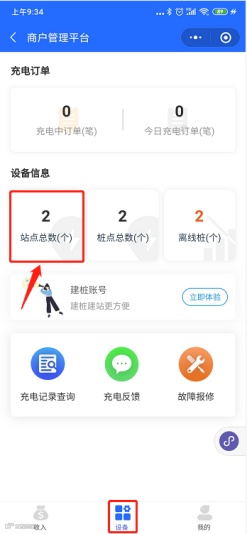

③找到站点管理入口  ④创建站点        ⑤创建网关及插座

按照上述步骤完成第一次建站建桩操作，下次再建桩时，直接点击最后一步建桩按钮即可完成后续建桩操作。

5.2、设备调试

扫码充电：使用微信扫描设备编号二维码，进入充电详情页面，启动相应端口，查看端口是否可以启动充电以及充电端口是否正确。

刷卡充电：连接端口负载，开始刷卡，查看端口是否可以启动充电。

扫码刷卡正常启动后，设备安装并联网完成，设备可以正常投入使用。
