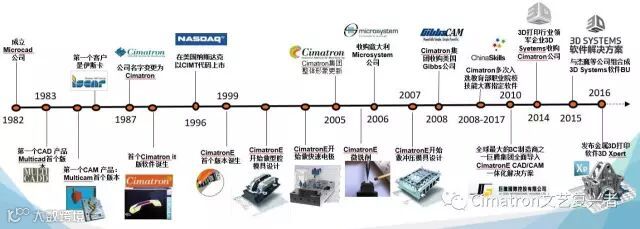

Cimatron公司自诞生的36年来，长期专注于为工模具行业提供软件形式的、强有力的技术革新和支持。不仅在大家熟知的NC编程方面，对型腔模设计、冲压模设计等方面的支持也出类拔萃。全球用户遍布汽车、航空航天、电子、医疗、国防、消费品、机床等多个行业。如今更是轻松进军金属3D打印，仍然以软件形式帮助用户快捷地处理数据，使其能打印出完美的最终产品。
小编文艺君从今天开始将借此平台重点就Cimatron软件的模具设计跟广大用户和爱好者作一个分享（NC方面则请关注公众号“Cimatron紫藤”）。鄙人才疏学浅，如有讲述不到之处，敬请大家批评指正。
今天的第一期内容我们来简单介绍一下Cimatron的型腔模设计。下一期介绍冲压模设计。
Cimatron软件在做型腔模设计时，可以将工作拆分为产品分模和模具结构设计两部分。软件有对应的两个模块入口——分模设置向导和模具设计向导。
这样的拆分对全3D模具设计用户而言，可以将整个工作化繁为简，将3D拆模和模具结构设计分工完成，互不影响，从而节约设计总时间。对于非全3D设计用户而言，使用分模设置向导即可完成产品分模的工作，其余工作可以在2D软件中完成，这样可节省软件的采购成本。
Cimatron为全3D设计用户提供了一套完整的型腔模设计工作流程。按照软件“型腔模设计”向导工具列的指令顺序，可以方便地完成型腔模设计中的各个环节，对于新员工起到了很好的引导作用。
下面我们就对这些主要流程指令逐一作个简单介绍。

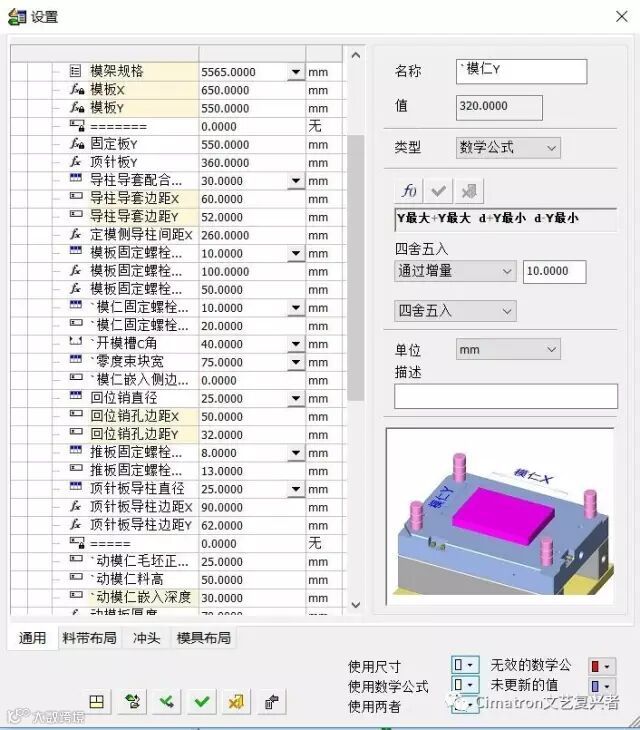

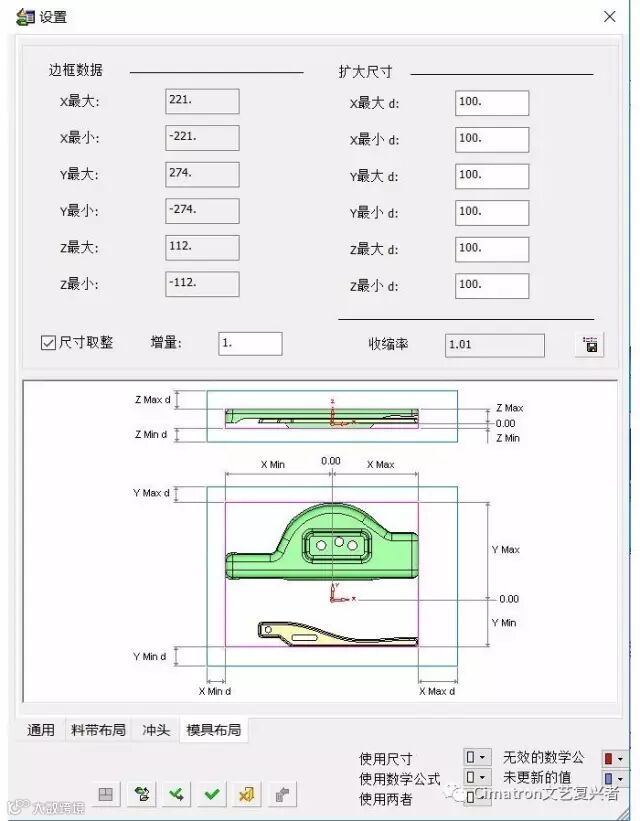

1. 设置
对整套模具的一些参数作全局设定或修改。比如通过参数化平台设定自定义参数。
比如设定型腔模的缩水率，自动获取产品边框尺寸及设定模板放量等。

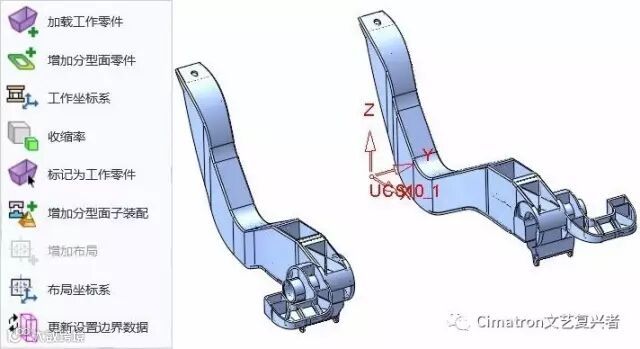

2. 分模面布局工具
定义模穴布局，加载产品数据做后续分模，也可加载已分模完毕的现成数据，设变时更新产品边框数据等。
3. 分型面

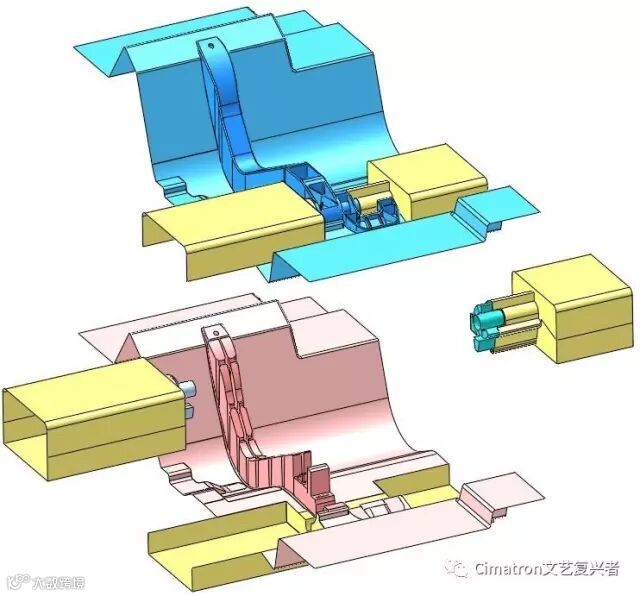

对产品进行分模，对做好的分模面进行分属。

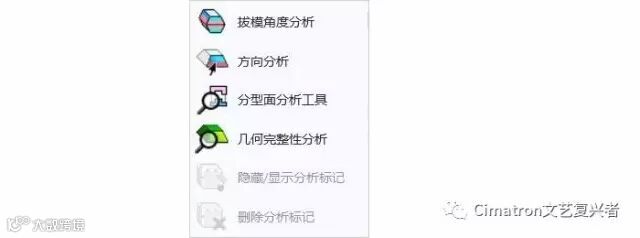

4. 分型面分析工具
检查产品数据的合理性，如是否是封闭实体、是否存在锋利区域、是否存在无效的造型结构、分析产品拔模角、分析分模面的创建是否合理和完整等等。
5. 切除当前
用完成的分模数据切割坯料得到最终的模仁、斜顶、镶件造型。这个操作是无参自关联的，也就是说，后续设计过程中不论产品数据做了参数化修改还是直接建模修改，甚至直接替换新造型，“切除当前”这一特征都能侦测到，一键更新即可将已切割好的模仁、斜顶、镶件更新为最新造型。

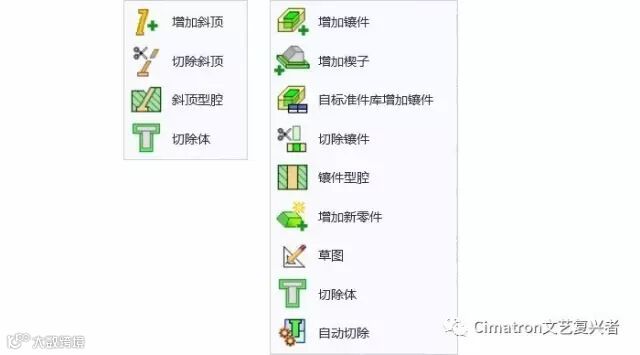

6. 斜顶、镶件
通过加载标准件模型或切割模仁等方式创建斜顶和镶件，设计挂台和装配孔等等。

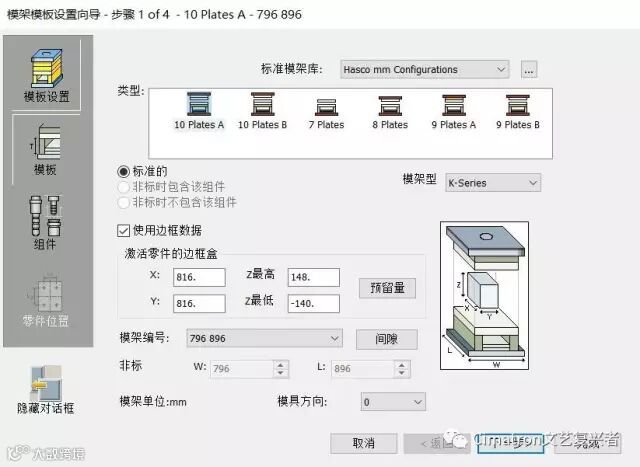

7. 模架
加载和编辑标准模架。可以从定制的模架库中选择一款模架加载进来，设定模架型号、尺寸以及需要同时加载的标准件等。

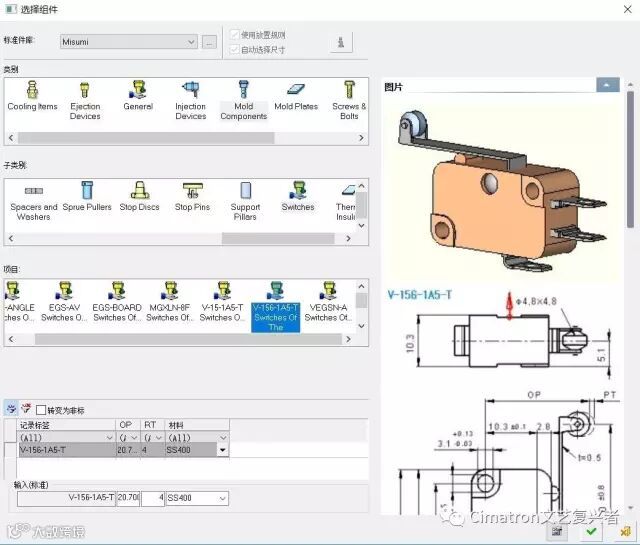

8. 增加模具组件

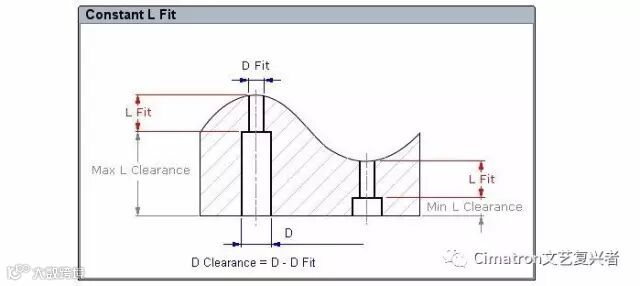

加载标准件。加载时可以使标准件自适应当前模具造型，比如顶针自动安装在顶针固定板，长度到公模产品面等等。

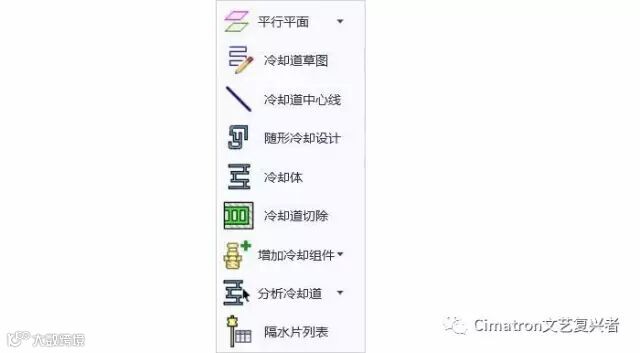

9. 冷却道
可以自行绘制或输入水路中心线生成水路孔。从标准件库中添加水路零部件。分析水路网是否合理、与模具表面的距离是否合适。

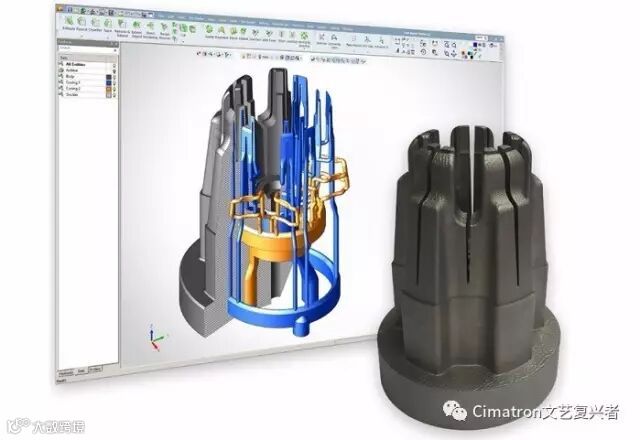

此外，由于3D打印技术的提升，Cimatron还提供了设计随形水路的功能，用户可以由此打印出随形水路的镶块装配到模具上，以使得到更好的成型冷却效果。

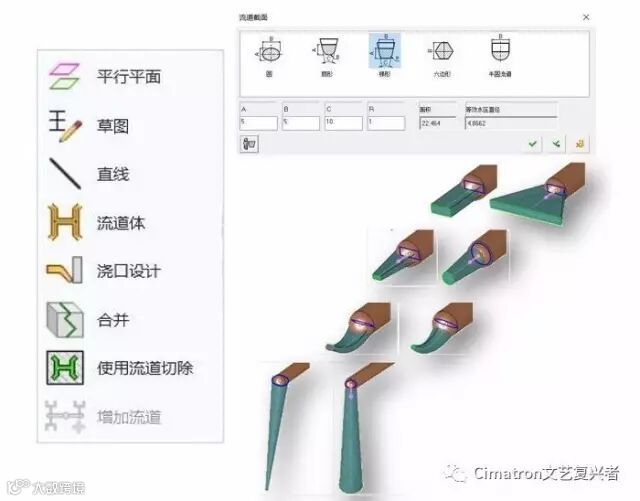

10. 流道设计
设计主流道、分流道、浇口、冷料穴
11. 顶杆
从标准件库加载顶针等顶出零件，修剪长度并切槽。

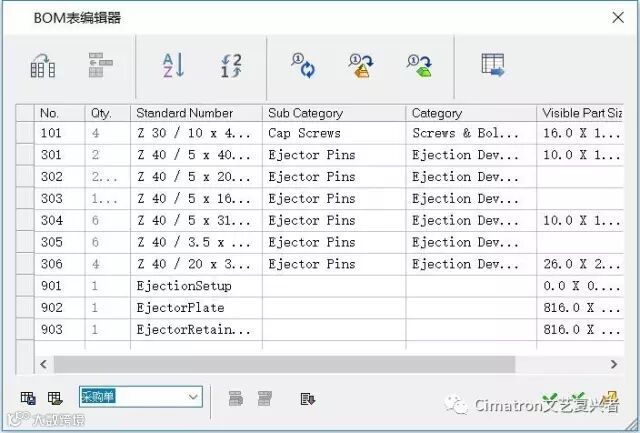

12. BOM
根据预设定输出BOM表给其他相关岗位。
以上从软件功能的角度，简单介绍了型腔模设计的各个流程。在后续的分享中，文艺君还会对某些功能作进一步展开讲解。
若要使Cimatron的全3D模具设计做得有效率，很重要的一点就是要充分利用上述各流程中的一些自动化、自适应的功能。而标准件、模架的加载和编辑占了其中很大的比重。所以在第二期介绍完冲压模设计流程功能后，第三期开始，文艺君将逐一分享建立标准件模架库的技巧，那将是Cimatron软件比较深入，也是非常有趣的一部分内容。你准备好了吗？
