【成果推荐】多通道高速数据采集软件的研制

科技牛咨讯

2024-01-03

导读：【成果推荐】多通道高速数据采集软件的研制

01 项目简介

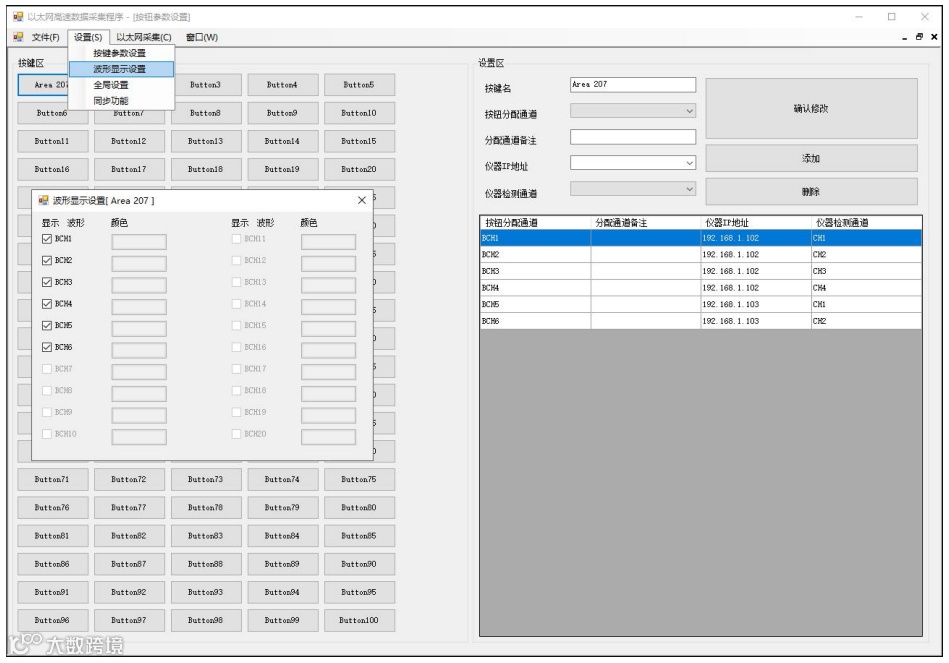

本项目开发了一套多通道高速数据采集软件系统，该系统的主要功能为监测并记录高功率脉冲装置的放电回路脉冲电流，保存为历史数据，以便为判断放电回路重要器件的运行状况提供判据。

主要技术特点：

（1）软件基于的操作系统需要支持 WindowsXP 和 Windows7, 保存的波形数据格式能够支持 Office2003 以及 Office2007；

（2）能够同时采集(包括显示及保存)2000 个通道的电压波形，并保证在 60 秒以内完成。每个通道的波形需要记录 4000 毫秒的电压数据，即 1 个通道的波形曲线由 4000 个数据点构成。软件需要支撑的上限是 2000 个通道，包含 8 百万个数据点，软件应较快从波采卡接收数据，关键是控制将所有数据保存到电脑硬盘的耗时；

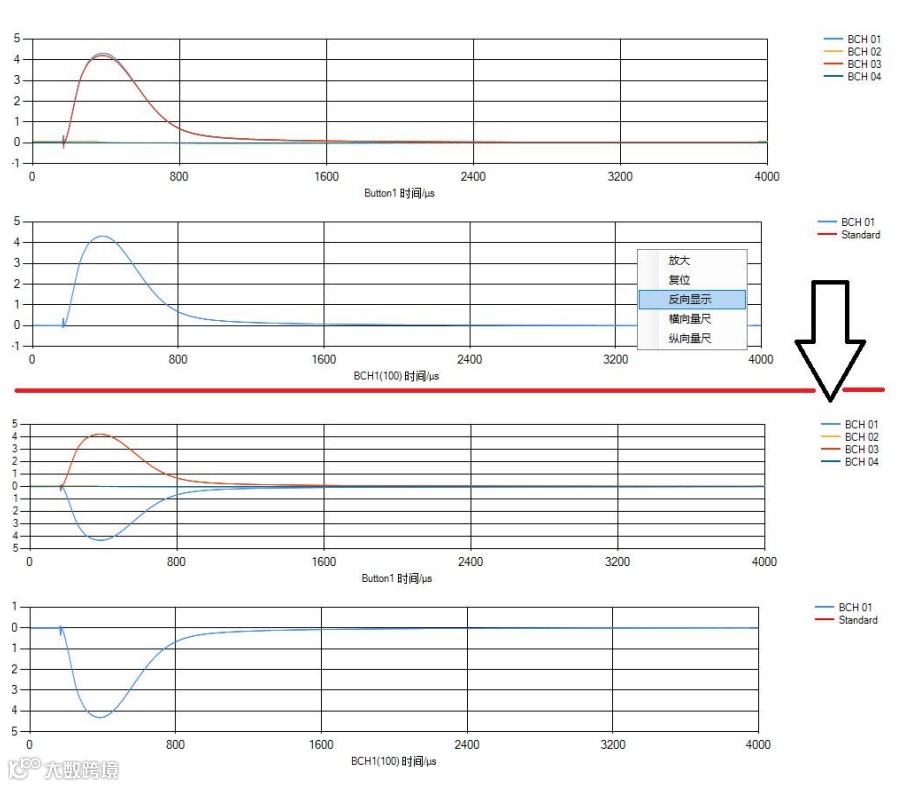

（3）波形比对过程需要兼顾波形曲线形状、峰值和脉宽等数据，比对算法应注意以下两点：

（a）阈值的确定，需要做到既能找出失真波形又要尽量不误判、还要兼顾近零无效数据的处理；如果采集波形与标准波形形状一致，但在接收时间上有延后，使得同一时间轴上波形数据差值较大，此种情况不算失真；

（b）依据甲方提供的多年实际运行参数和波形参数，确定反映器件失效的明显特征量及其失效阈值，与实际状况进行比对，调整特征量的失效阈值判断区间并固化。
