01 项目简介
本技术提供了一种 ZnS 纳米颗粒复合多孔 Cu3SnS4 颗粒的 P-N 体异质结光催化剂的制备方法，属光催化材料领域。
本技术方法具体包括以下步骤：
一、 按铜源、锡源、硫源的摩尔比为（2.5～3.5）：1：（3.5～6）的比例，将铜源、锡源、硫源加入烧杯中，然后加入乙二醇，再按十八烯与乙二醇的体积比为（0.5～2）：1 的比例加入十八烯，在低温下将溶质充分溶解，得到前驱体溶液；所述铜源为二水合氯化铜、硝酸铜、乙酰丙酮铜、无水乙酸铜中任意一种或几种任意比的混合物，锡源为二水合氯化亚锡和/或乙酸锡，硫源为硫脲、硫化钠、硫氰酸铵、硫代乙，酰胺、正十二硫醇中的一种或任意比几种的混合物；所述低温为 40~90℃，溶解采用超声或磁力搅拌，磁力搅拌转速为 200~600rpm，时间为 10～30min；超声处理频率为 40kHz，超声时间为 5～30min。
二、将前驱体溶液置于微波功率 200～800W 条件下微波加热至 280～350℃后停止加热，自然冷却至室温，离心弃上层清液，收集产物，并用甲醇、乙醇及去离子水，依次或混合清洗产物 3～5 次，干燥得多孔的 Cu3SnS4 颗粒；所述离心是在转速为 8000～12000rpm 条件下离心 3～8 min；所述干燥是在 60～90℃下处理 10～30h。
三、称取步骤二Cu3SnS4 颗粒加入乙二醇中，同时加入锌源和硫源，锌源和硫源的摩尔比为（0.25～1）：1，Cu3SnS4 颗粒与硫源的摩尔比为 1：8～12，超声混合均匀，然后在搅拌下加热反应，反应完成后冷却，离心洗涤干燥后得到 P-N 体异质结光催化剂。所述锌源为醋酸锌、硫酸锌、硝酸锌中的一种或任意比几种，硫源为硫脲、 硫化钠、硫氰酸铵、正十二硫醇、硫代乙酰胺中的一种或任意比几种；所述超声混合均匀是在频率 40kHz 下处理 5～15 min；所述搅拌加热反应是在转速 200～ 600 rpm、100～150℃下反应 30～120min；所述离心洗涤是在 8000～12000rpm 下离心洗涤 3～8min，无水乙醇洗涤；所述步骤三干燥是在 60～90℃下干燥 10～ 30h。

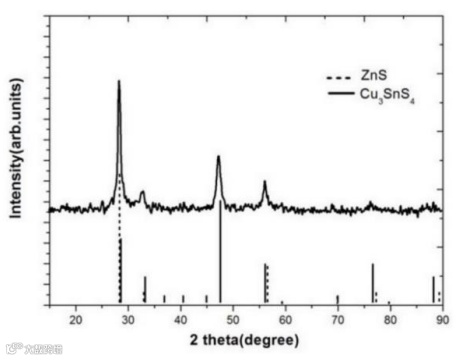

图：实例生产中制备的复合光催化剂的 XRD 图

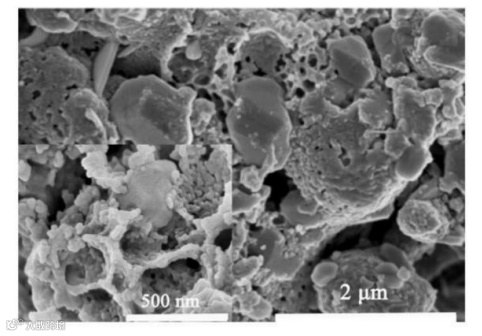

图：实例生产中制备的 Cu3SnS4 样品的 SEM 图

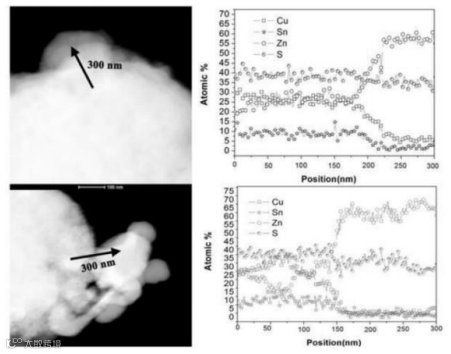

图：实例生产中制备的复合光催化剂 的 TEM 和其对应区域线扫描能谱图

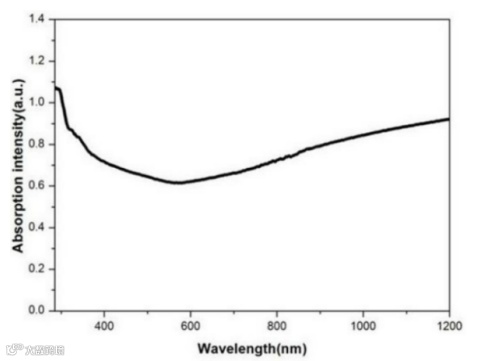

图：实例生产中制备的复合光催化剂 的紫外可见吸收光谱
技术优势
本技术所述方法采用原料和溶剂均具有低毒害性，制备过程具有很好的重复性。
本技术所述方法中采用了成熟的微波加热技术，实现了快速均匀的加热， 显著降低了生产成本，适合大批量生产。
本技术所述方法制备的 ZnS 纳米颗粒复合多孔 Cu3SnS4 颗粒的 P-N 体异质结光催化剂，光催化效果显著，光催化稳定性好，所用原料价格低廉。
效果指标由样品 SEM 图可知，制备的 Cu3SnS4 颗粒具有多孔结构，这种多孔结构可增加催化剂比表面积，从而在光催化反应中能够提供更多的反应活性位点。 此外，由样品的紫外可见光近红外吸收光谱图可知，样品在整个所测波长范围都表现出了良好的吸光性能，光催化过程中，吸收光子越多，其光催化性能往往越好。
02 应用领域
03 合作方式
合作方式：技术转移，产学研合作等。
价格：面议
联系方式：长按扫描二维码，填写您的需求
点击下方“阅读原文”填写技术需求表 ☺
往期分享
往期活动
科技成果
