[闫师讲堂]每周一个注塑成型缺陷分析——

闫路顺

工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。

根据ARBURG（阿博格）的注塑专家总结，可以将常见的注塑成型缺陷归类成以下种类：

1. 缩水

2. 条纹

2.1 过热变色

2.2 水汽纹

2.3 色纹

2.4 气纹

2.5 纤维纹

3. 色纹

4. 熔接纹

5. 放射纹

6. 燃烧黑斑（柴油效应）

7. 唱片纹

8. 欠注

9.飞边（溢胶）

10. 顶白

11. 脱模变形

12. 表面层皮

13. 注塑冷料/冷流纹

14. 困气

15. 黑点

16. 胶口暗点

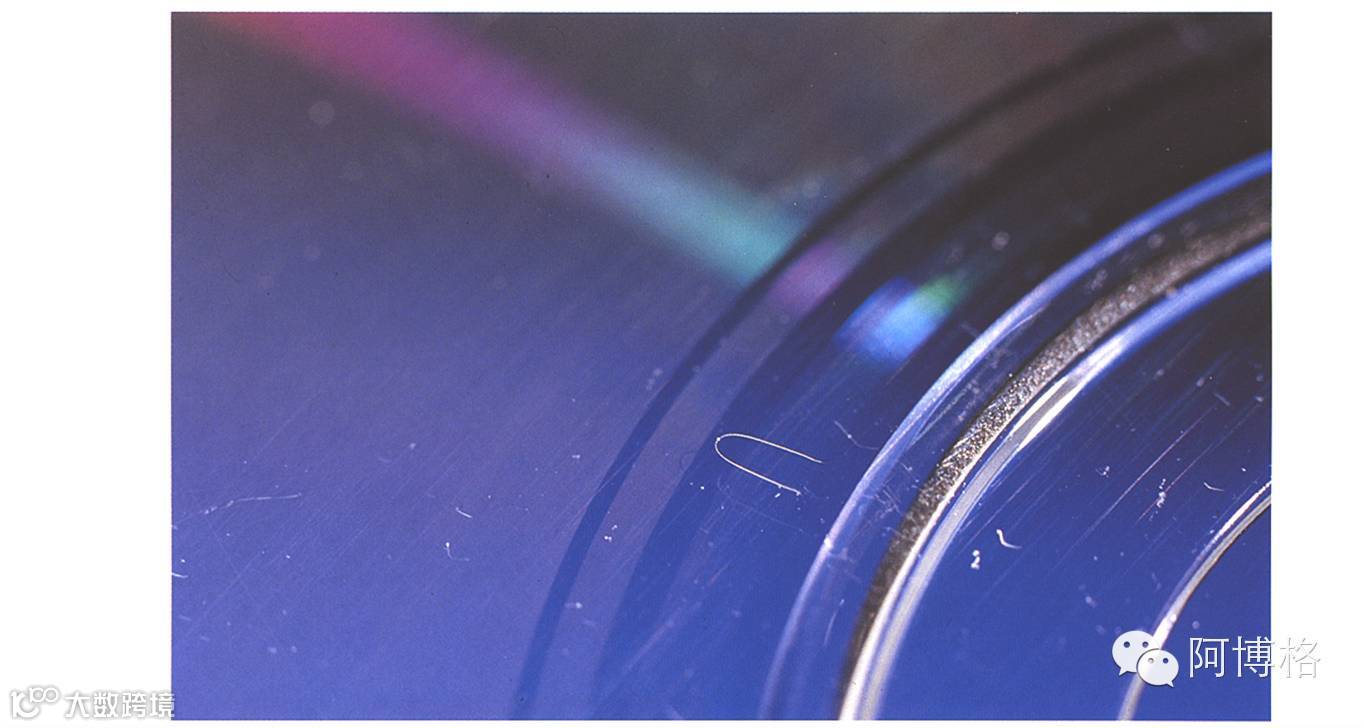

在大多数情况下，气纹呈现出灰暗、银色或者白色纹路，呈现于圆形骨位和厚壁变形附近。在进料口附近，从流道口开始，层状纹也会出现，气纹同样会出现在字体或者减压区域附近。

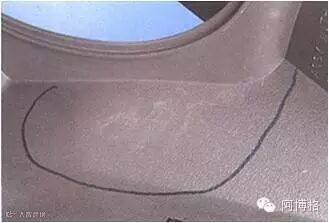

• 在筋骨附近出现的气纹

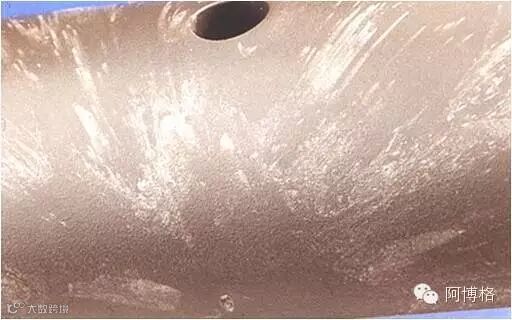

• 缩退时吸入空气而产生的气纹（在胶口附近）

• 在薄壁件后的气纹

物理特征

充模时不能逃出的空气，聚集到表面并直接渗入熔体。尤其是在筋骨位、圆形顶和低压区，空气会被熔体包围。就形成了气纹或气痕。如果空气在缩退时聚集于螺杆的前端，气纹会出现在流道附近。这里，空气就会在注射时流入模腔，然后被挤到模具内壁并凝结。
