[闫师讲堂]每周一个注塑成型缺陷分析——顶针痕

闫路顺

工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。

根据ARBURG（阿博格）的注塑专家总结，可以将常见的注塑成型缺陷归类成以下种类：

1. 缩水

2. 条纹

2.1 过热变色

2.2 水汽纹

2.3 色纹

2.4 气纹

2.5 纤维纹

3. 色纹

4. 熔接纹

5. 放射纹

6. 燃烧黑斑（柴油效应）

7. 唱片纹

8. 欠注

9.飞边（溢胶）

10. 顶白

11. 脱模变形

12. 表面层皮

13. 注塑冷料/冷流纹

14. 困气

15. 黑点

16. 胶口暗点

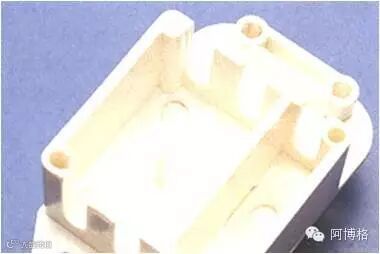

明显的顶针痕

顶针纹出现在制品的顶出一侧，这些厚壁的变形会导致明显的色差于制品的表面。

特征1：顶针痕迹

特征2：顶针附近光洁度不同

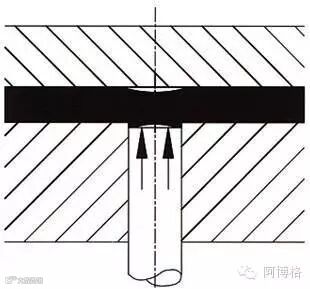

顶针痕物理特征

可能有四种不同的成因

• 工艺相关导致：过早脱模或者脱模力太高源自于不适当的机器参数设置

• 几何形状产生：错误的安装或者错误的顶针长度

• 机械性相关导致：模具尺寸和设计，制品或者脱模系统不完善

• 热量导致：顶针和模具壁的温差高

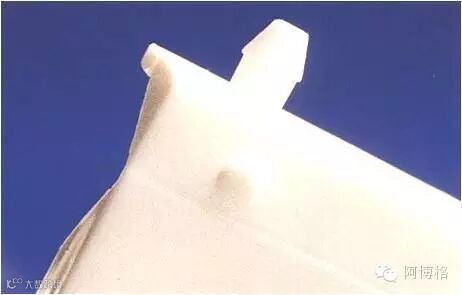

图：顶针附近缩水

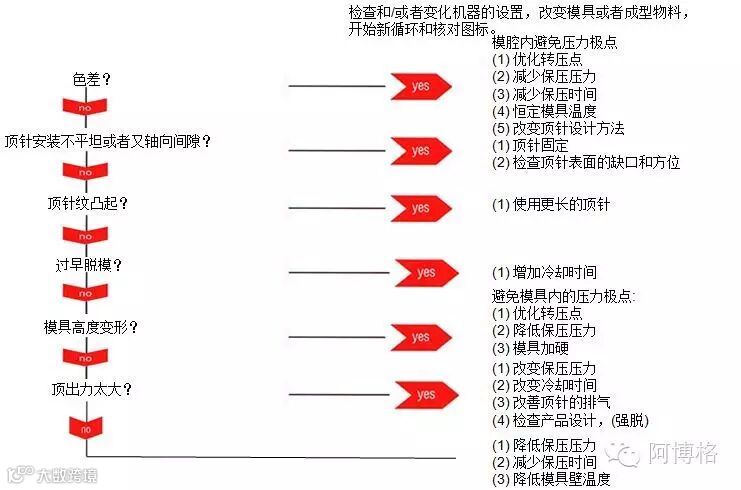

如何解决？
