闫师讲堂—科学精密注塑之锁模力的计算

闫路顺

工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。

众所周知，阿博格的注塑一向以精密见长。那么如何做到精密注塑呢？首先第一步选择正确合适的机型。那么如何选择合适的机型呢？精确地计算锁模力是非常重要的第一步，因为它可以：

• 精确控制

• 模腔更好的排气（90%的空气从分型面排出）

• 减少机器和模具的磨损

• 节省能源

1. 怎样计算锁模力

   I. 单组分

   锁模力= 单位锁模力 X (产品投影面积 + 流道投影面积）

   如果有滑块，需要将滑块投影面积的30%加入产品投影面积

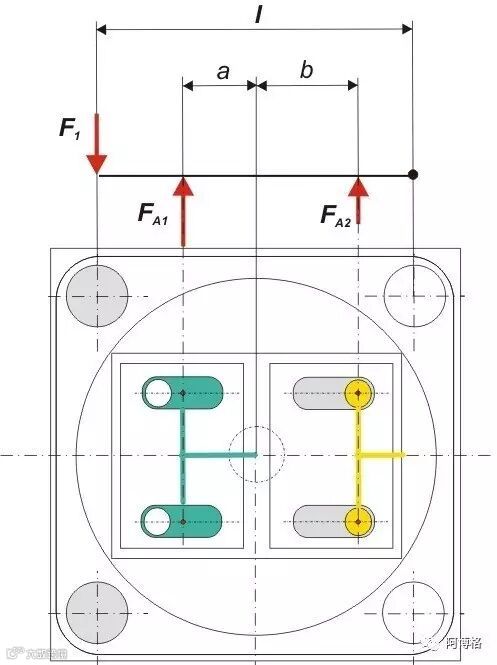

   II. 多组分

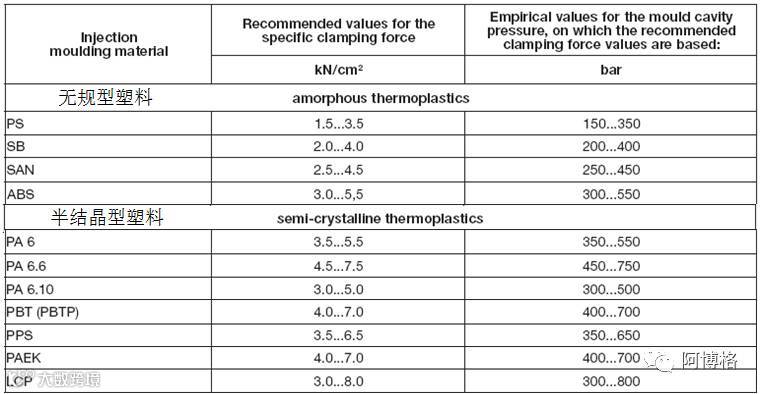

2. 单位锁模力的确定

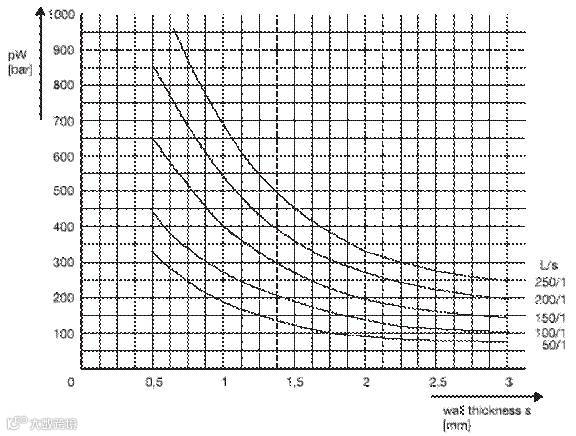

    一般零件 薄壁件

    L/S系数=最大流道长度/最小零件壁厚

3.  现在我们来通过案例来练习一下：

• 接插件/ PA6.6

  长度：6 cm
  宽度 ：1.5 cm
  浇道投影面积：8 cm²

  单位锁模力： 6 kN/cm²

  模穴数/ cavities：        8

  锁模力= 6千牛/ cm² x (1.5cm x 6cmx 8腔 + 8cm²浇口投影面积）= 480千牛 = 48吨
