闫路顺
工程硕士，ARBURG（阿博格）深圳应用工程部经理，资深工艺工程师，注塑行业从业十五年以上，在ARBURG（阿博格）主要负责LSR应用。
在阿博格60%以上的零部件都是自行设计及加工，螺杆这样的核心部件也不例外。今天，我们就来讲述一下阿博格螺杆的故事。

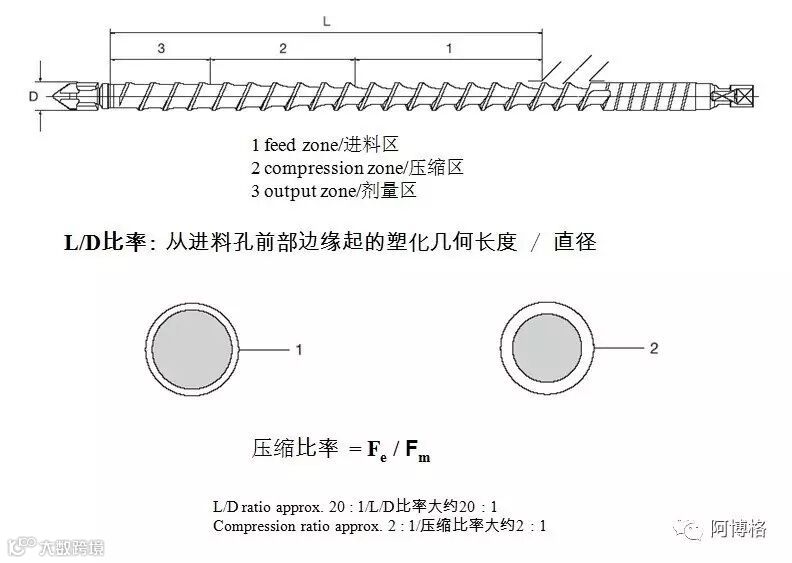

1. 螺杆的几何形状：
螺杆分为三段：进料区、压缩区、剂量区。根据所塑化的材料不同这三段区域的几何形状设计和长度都不同，长径比也不同。

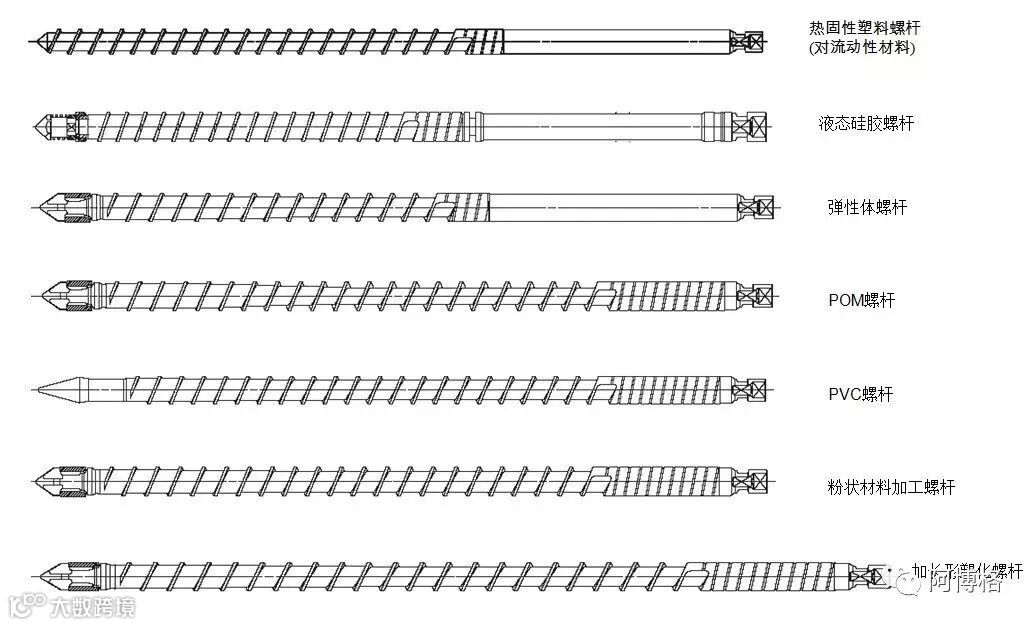

2. 螺杆的种类
阿博格针对不同塑化的材料，有相应的专用螺杆

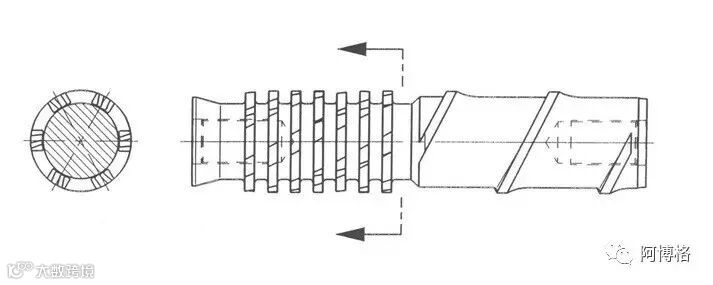

3. 螺杆的混料段
如果需要添加色母，而且产品的循环时间又很短，因此要求色母与塑料粒子混合均匀的速度要求高。这时增加混料段是非常有帮助的。可以迅速让色母与塑料粒子快速均匀地混合。

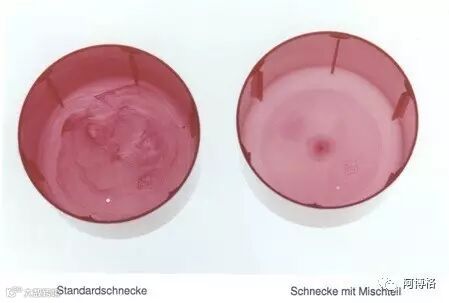

4. 带有混料螺杆的效果对比
螺杆直径：40mm
L/D： 20：1
材料： PP
色母料量：0.5%
5. 螺杆的一些数据
螺杆类型 |
|||
应用 |
L/D比率 |
压缩比率 |
分段长度 [%] (进料 – 压缩 – 剂量) |
热塑性塑料(普通) |
20:1 |
2:1 |
60 – 20 – 20 |
热塑性塑料 低压缩比 特别是PVC (也针对粉末材料) |
20:1 |
1.6:1 |
50 – 42.5 – 7.5 |
热塑性塑料 高压缩比 特别是POM |
20:1 |
2.4:1 |
40 – 35 – 25 |
热固性塑料 |
14:1 |
1:1 |
100 – 0 – 0 |
弹性体 |
14:1 |
1.5:1 |
40 – 35 – 25 |
液态硅胶 |
14:1 |
1:1 |
100 – 0 – 0 |
