在油田、炼化、电力等工业自动化领域，PID工艺组态绘制是实现设备与流程可视化监控的关键环节。但传统绘制方式往往面临诸多痛点，让工程师们耗时费力。中科慧智PID工艺组态编辑器的出现，为流程工业应用场景带来高效智能的解决方案。
一、直面行业痛点：这些难题，你是否也遇到过？
在实际工作中，工程师们在PID工艺组态绘制时，常常被以下问题困扰：
①图元管理混乱：缺乏统一的图元库管理体系，基础图元与业务图元混杂，自定义图元难度大，且无法快速更新到项目中，导致重复劳动多，图元复用率低。
②组态绘制效率低：绘制过程依赖手动操作，图元排列、对齐、连线需逐一调整，缺乏自动吸附、批量编辑功能；管道与设备的连接需反复校准，耗时且易出错。
③数据接入与交互难：动态数据无法快速绑定到图元，无法实时展示设备运行状态；图元交互效果单一，难以实现点击跳转、弹窗展示详情等功能，可视化监控效果差。
④版本管理与适配差：组态图编辑与线上发布易出现版本冲突，且发布后无法自适应不同嵌入页面大小，导致在不同设备或平台上显示不完整。
⑤管道样式不统一：管道流动效果缺乏标准化模板，每次绘制需重新设置颜色、液流效果，无法保证不同项目间的样式一致性，影响整体可视化美观度。
二、核心功能：四大模块，打造全流程高效解决方案
PID工艺组态编辑器围绕“图元-组态-管道-数据”四大核心环节，构建了覆盖从创建到发布的全流程功能体系，每一项功能都精准解决实际痛点：

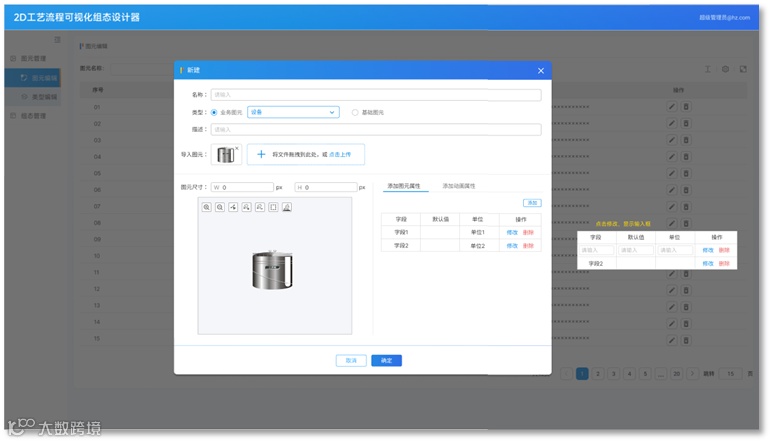

①图元管理：标准化、可定制，让图元“随用随取”，实现全场景图元覆盖、灵活创建与导入、动态更新与复用；

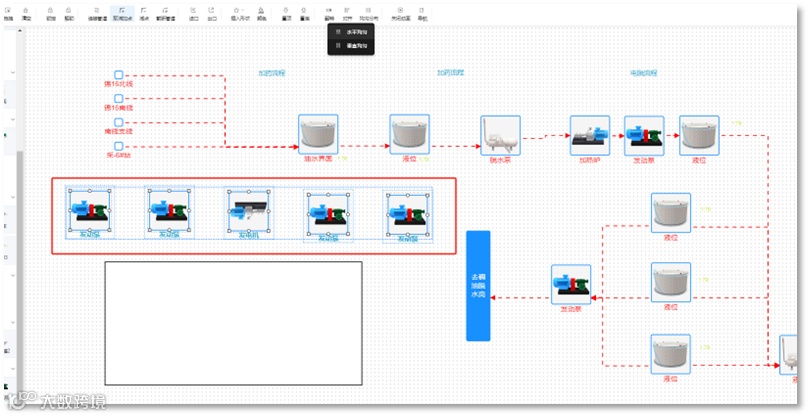

②组态管理：拖拽式操作+自动化功能，绘制效率翻倍。实现可视化创建与编辑、图元自动连线、批量操作、锁定与层级管理、全流程数据交互（动态数据接入、交互效果丰富、发布与适配）

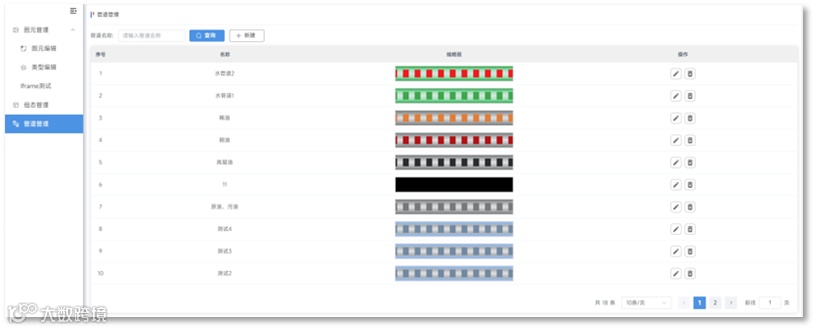

③管道管理：标准化模板，让管道样式“统一又灵活”支持创建管道样式模板，可自定义管道顶部阴影、上半部分、高光、下半部分、底部阴影颜色，以及管内液流颜色；模板可保存到管道库，绘制时直接调用（如“水管道”、“稠油管道”、“原油管道”），确保不同项目管道样式统一，同时满足个性化需求。
④数据源接口管理：打通数据链路，实现实时监控、数据源与API统一管理、字段灵活配置、
三、产品价值：降本、提效、提质，赋能流程工业数字化
①降本：减少重复劳动，降低人力成本
标准化图元库与管道模板可跨项目复用，减少80%的图元重复创建工作；自动化绘制功能（如自动连线、批量对齐）将组态图绘制时间缩短50%以上，让工程师聚焦核心业务。
②提效：全流程数字化，提升管理效率
从图元创建、组态绘制到数据接入、发布，全流程在线化操作；实时数据绑定与交互功能，让设备监控从“静态查看”升级为“动态预警”，故障响应速度提升30%。
③提质：标准化与个性化兼顾，保证可视化质量
图元、管道、接口的标准化管理，确保不同项目可视化风格统一；自定义动画、交互效果与自适应发布，提升可视化专业性与用户体验，助力企业打造高质量工业监控平台。
四、应用推广领域
PID工艺组态编辑器可适用于油田、化工、电力、水处理等流程工业自动化场景：

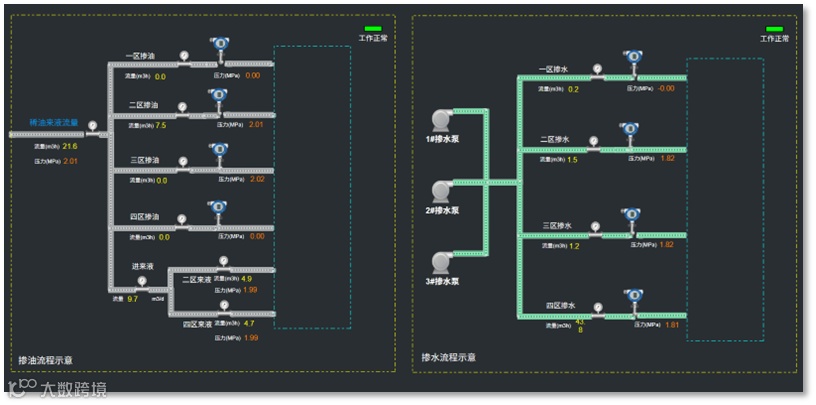

◆油田领域：用于采油站、输油管道的流程工艺智能化，实时监控液位、压力、流量，预防设备故障；
◆化工领域：适配反应釜、输送管道的组态绘制，展示介质温度、浓度等关键数据，保障生产安全；
◆电力领域：可绘制变电站设备布局与输电线路，实时同步电流、电压数据，实现远程监控；
◆水处理领域：用于污水处理流程可视化，展示水质指标（如Oil、SS含量），助力环保监测。
