在市政、水利、工业设计等领域，管网系统建模一直是BIM应用中的难点与痛点。传统方式需要手动绘制管道、设置管径、布置节点，耗时费力且易出错。尤其当面对复杂的CAD图纸时，设计师往往需要花费大量时间进行数据提取与模型重建。
BIMeta管网软件的 「管网快模」 功能，通过智能识别与一键转换，助你实现从CAD图纸到三维管网模型的极速生成，真正实现“所见即所得”的高效设计！
两步操作，从CAD到三维管网
01
快速链接CAD，精准定位图纸

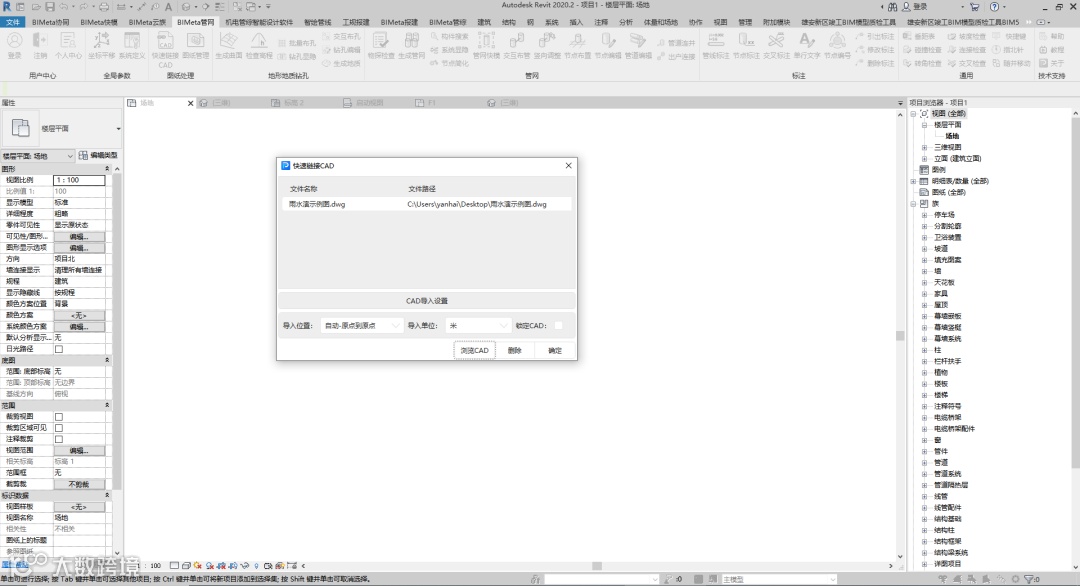

通过「快速链接CAD」功能，用户可轻松将CAD图纸链接至BIMeta管网软件。系统支持多种图纸定位方式：默认位置、原点-原点、中心-中心、通过共享坐标。同时支持设置导入单位（默认单位为米），确保图纸比例精准无误，为后续识别打下坚实基础。
02
智能图层提取，一键生成管网
进入「管网快模」模块后，只需三步即可完成整个管网系统的建模：
①新建并匹配图层新增图层，并与CAD中的管道、节点图层进行手动识别，确保数据对应无误。
②智能提取与参数设置

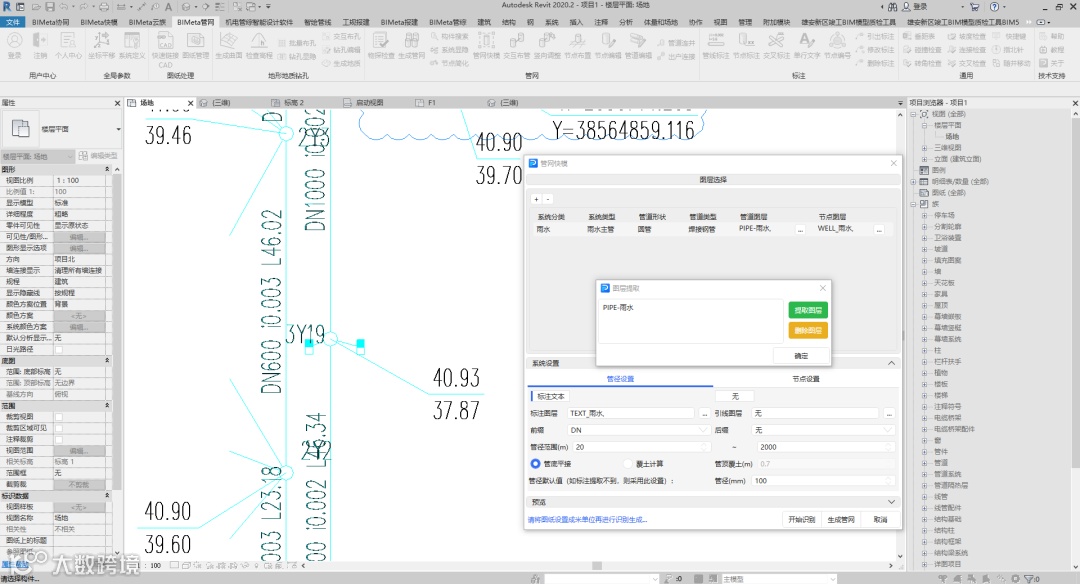

通过提取CAD中的管道图层与节点图层，系统自动识别管线走向与节点位置。用户可同步设置：标注的前缀、后缀，自定义管径范围。

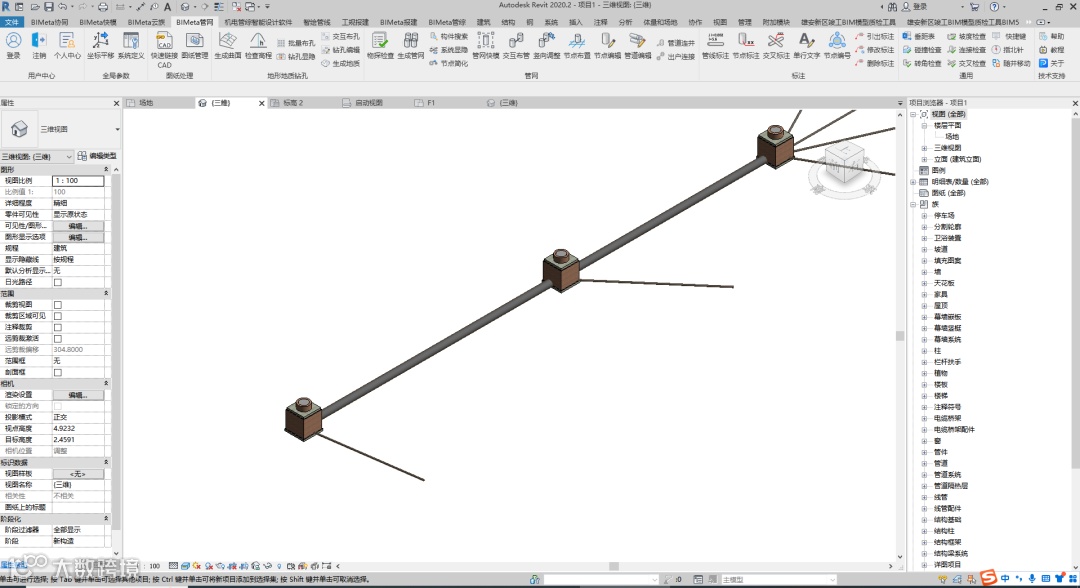

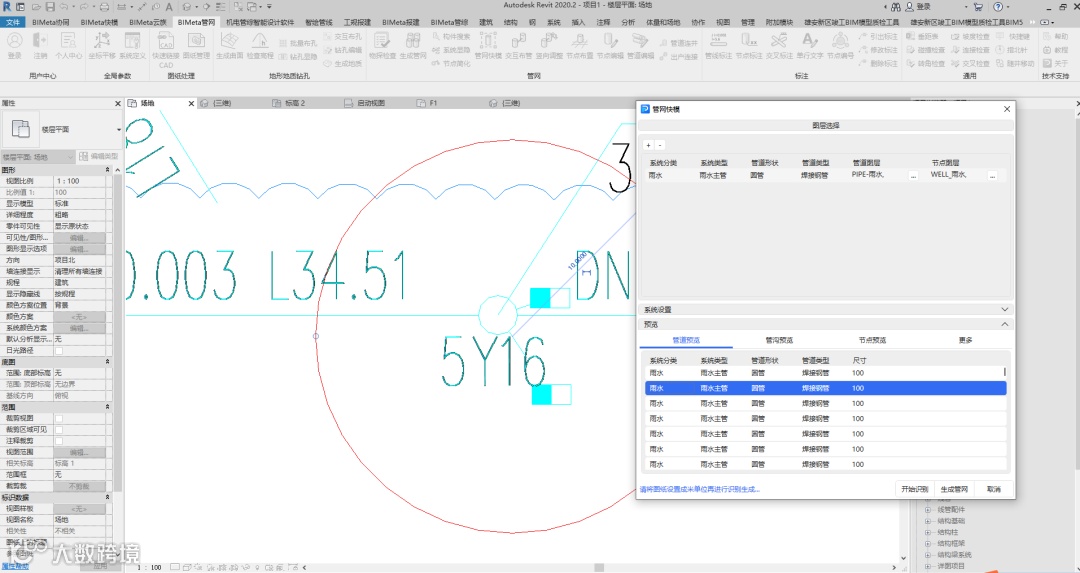

③ 预览与一键生成点击「开始识别」，用户可检查管道连接、管径匹配、节点布置信息是否准确，并支持单击定位、快速修改。确认无误后，一键即可生成完整三维管网模型！
功能亮点：快、准、稳
极速转换：从CAD到三维管网，时间缩短至几分钟
智能纠错：预览阶段实时校验，支持快速定位修改，避免返工
参数化联动：管径、标高、材质等信息自动关联，支持后续批量调整
多专业适配：适用于给排水、热力、燃气、电力隧道等多类型管网设计
现在体验，开启高效设计
从繁琐的手工建模中解放出来，把更多时间留给方案优化与创新思考。BIMeta「管网快模」不仅仅是工具升级，更是工作模式的革新。
尝试用BIMeta，让管网设计“快”起来，“准”起来！
