无人机测绘技术：激光雷达与倾斜摄影的融合应用
无人机测绘通过集成激光雷达（LiDAR）和倾斜摄影测量两大核心技术，突破传统测量局限，实现地表三维信息的全息感知与数字化重建。以下从技术原理、流程及典型应用三方面展开说明：
一、核心技术原理与特点对比
1. 倾斜摄影测量技术

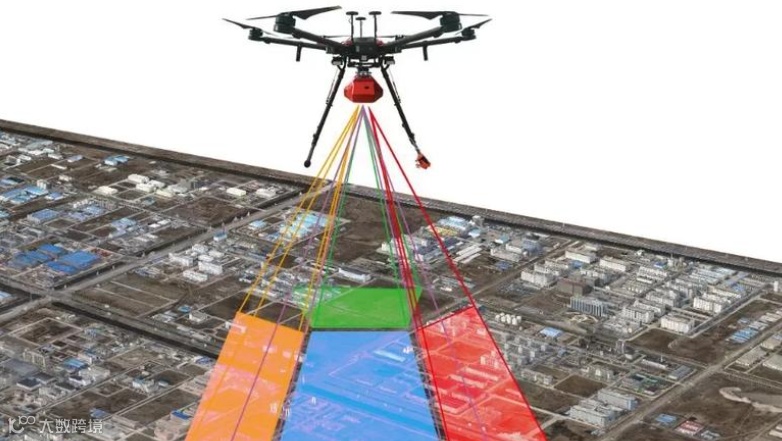

多视角影像采集：无人机搭载五镜头相机阵列（1个垂直镜头+4个倾斜镜头），以40°–60°倾斜角度同步获取地物顶面与侧面纹理。

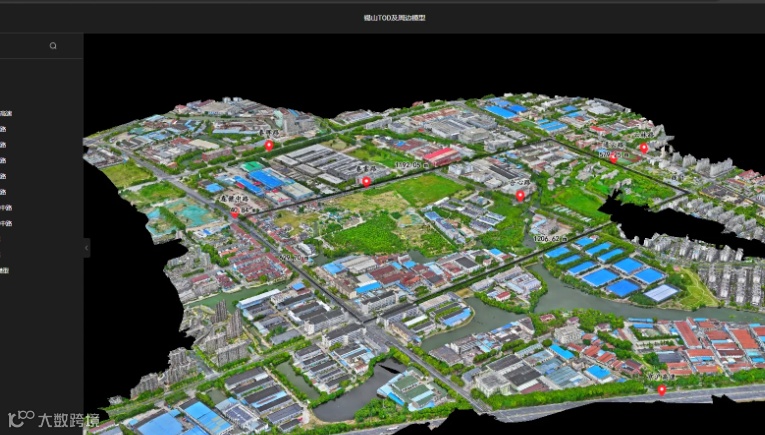

三维建模流程：通过空中三角测量（空三加密）自动匹配影像同名点，生成密集点云并映射真实纹理，构建厘米级分辨率实景三维模型。
优势与局限：纹理真实、自动化程度高，100平方公里建模周期可缩短至1个月；但依赖光照条件，在植被覆盖区或桥梁螺栓等细小构件处易出现建模失真。
2. 激光雷达技术
主动式扫描原理：激光脉冲穿透植被冠层，通过测量反射时间生成高精度点云（每平方米10–80个点），直接获取地表及地物三维坐标。
技术特性：不受光照影响，支持夜间作业；穿透性强，适用于森林、密集城市等复杂环境；精度达亚厘米级，但设备成本与数据处理门槛较高。
二、测绘全流程关键技术
1. 数据采集规范
飞行平台要求：固定翼无人机续航＞1小时（燃油）或＞25分钟（电池），抗风≥4级；旋翼机稳定性更优。
精度控制：像控点布设配合RTK定位（误差≤2cm），确保绝对精度；航向与旁向重叠度分别需＞80%和＞60%，保障影像匹配可靠性。
2. 融合数据处理流程
点云与影像配准：激光雷达点云提供精确几何框架，倾斜影像赋予真实纹理，通过联合平差实现数据融合。
自动化建模：利用ContextCapture、Pix4D等软件，经空三加密→点云生成→网格构建→纹理贴图四步骤输出三维模型。
三、典型应用场景与创新实践
1. 城市数字孪生
倾斜摄影构建城市级“空间基座”，支撑数字园区管理；激光雷达补充地下管网、桥梁裂缝（识别精度达亚毫米级）等隐蔽结构数据。
2. 林业与生态审计
倾斜摄影用于勾绘地被植物边界，统计乔木位置与数量；激光雷达穿透林冠测算树木胸径、冠幅，辅助绿化工程审计（乔木参数提取效率提升5倍以上）。
3. 农业精细化管理
融合多光谱与激光雷达数据，生成农田三维模型（坡度误差≤0.3°），指导变量施肥；NDVI指数分析作物健康状况，降低病害损失40%。
四、发展趋势：从独立应用到协同融合
新一代测绘无人机已实现硬件集成化（如五镜头倾斜相机+激光雷达同步搭载）与算法智能化：
- 硬件层面：单架次同步采集影像与点云，减少数据对齐误差；
- 软件层面：AI驱动语义分割（如自动识别电线、道路），推动测绘从“可视化”向“可计算化”演进。
当前倾斜摄影对细小构件建模不足，激光雷达成本高昂。未来将通过多传感器深度耦合（如红外、高光谱）及边缘计算优化，构建轻量化、全要素测绘解决方案。
无人机激光雷达与倾斜摄影的协同，正重新定义三维地理信息获取边界，为智慧城市、灾害预警、资源普查等领域提供兼具效率与精度的“空间数字底座”。
