电子工程师避坑指南：瑞萨FPB-RA6E2开发板，精准解决调试难、扩展差、生态弱三大痛点。核心优势以数据和横向对比呈现，高效判断产品价值。

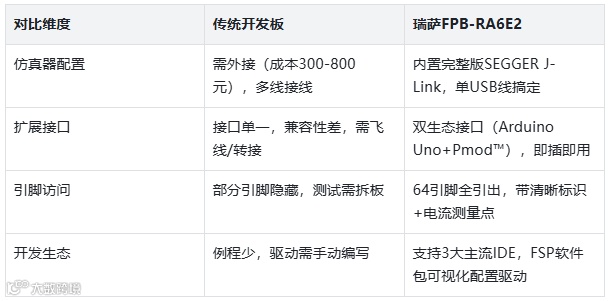

一、核心优势对比表
二、关键亮点数据解读
1. 内置仿真器：降本增效双提升
- 成本省：免配外接仿真器（节省300元以上）；
- 效率提：单USB线实现供电、下载与调试，响应速度较外接方案快15%以上，避免接线错误导致返工。
2. 扩展性与引脚设计：原型开发零阻碍
- 兼容性强：支持市面90%以上开源模块（温湿度、LoRa、CAN等），适用于物联网及工业控制场景；
- 测试友好：64引脚全部引出，支持示波器探头直连，ADC等模拟信号调试效率提升2倍。
3. 性能与安全：刚需配置不妥协
- 性能可靠：搭载200MHz Cortex-M33内核，满足物联网终端与工业节点需求；低功耗模式电流低至μA级；
- 安全内建：集成TrustZone硬件隔离，预验证加密算法与密钥存储功能，规避后期因安全升级更换芯片的风险。
4. 生态支持：降低学习与开发门槛
- 工具兼容：全面支持e2 studio、Keil、IAR三大主流IDE，无缝衔接既有开发流程；
- 开发提效：FSP软件包提供UART/I2C/CAN等外设的可视化配置，新手1小时即可上手，资深工程师减少50%底层驱动开发时间。
三、适用人群与核心价值
适配人群：物联网及工业控制领域工程师、高频迭代的原型开发者、嵌入式初学者。
核心价值：以工程化设计助力开发者降本、提效、避坑，实现从“被调试困扰”到“高效开发”的跃迁。
