聊聊聚酯薄膜在烘箱各功能区的分子变化
聚酯材料生产
在聚酯产业链中，除化纤外，薄膜产品同样是重要分支。烘箱作为薄膜加工的核心设备，其温度控制与功能分区直接影响薄膜的最终性能。从预热、拉伸、定型到冷却，每个环节都伴随着分子结构的精细演变。此前我们解析了纺丝过程中的分子变化（微观世界下的聚酯化纤纺丝生产过程），本文聚焦烘箱各功能区中薄膜分子状态的演化规律。

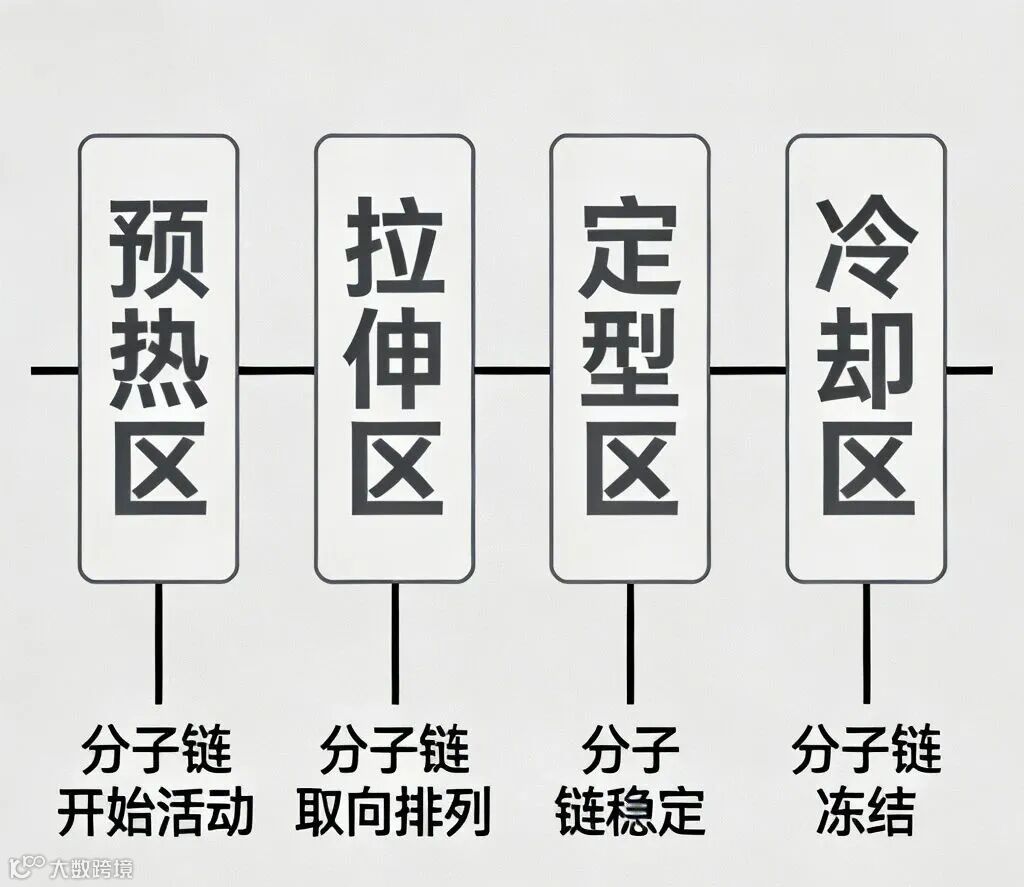

一、预热区：分子链的“苏醒时刻”
温度范围
预热区温度控制在材料玻璃化转变温度（Tg）附近，即 Tg−10℃ 至 Tg+10℃。PET 材料典型范围为 70–90℃。
分子状态变化
未加热时，分子链呈无序卷曲态，链段活动能力极低；升温至 Tg 附近后，链段获得足够能量开始“苏醒”，运动能力增强，但整体分子链结构尚未解体。
分子间作用力减弱，材料进入高弹态，塑性显著提升，为后续拉伸提供理想力学条件，有效防止低温脆裂。
半结晶聚合物的球晶结构开始软化，非晶区链段逐步有序排列，整体处于可拉伸的高弹态。
二、拉伸区：分子链的“定向运动”
温度控制
拉伸区温度略高于预热区，通常为 Tg+10℃ 至 Tg+30℃，PET 材料对应约 90–120℃。
分子状态变化
在横向拉伸力作用下，分子链沿受力方向发生取向排列，由无序转为有序，形成明显取向结构，显著提升拉伸强度与弹性模量。
原有微米级球晶被外力撕裂，重构为尺寸远小于光波长的片晶或纤维晶，是提升薄膜透明度的关键步骤。
拉伸过程中产生纵横向应力，促使分子链沿应力方向重排，应力分布均匀性直接影响最终力学性能。
技术要点
拉伸倍率通常为 3–8 倍，依材料特性确定；拉伸速度需与温度协同匹配，避免褶皱、破膜等缺陷；均匀拉伸是保障薄膜厚度一致性与表面质量的基础。
三、定型区：分子链的“稳定时刻”
温度设定
定型区温度高于拉伸区、低于熔点，PET 材料通常为 220–240℃。
分子状态变化
高温赋予链段充分活动能力，使其重排并消除拉伸内应力，使已形成的取向结构趋于稳定。
通过温度与时间精准调控，可优化薄膜结晶度——结晶度过高易发雾，过低则削弱强度与耐热性，平衡点决定光学与力学综合性能。
分子链在高温下重新构型，释放残余应力，提升尺寸稳定性，降低后续加工中的热收缩风险。
控制参数
定型温度须严格控制在拉伸温度之上、熔点之下；定型时间由产线速度决定，一般为数秒至十几秒；全幅面温度均匀性是保障性能一致性的关键。
四、冷却区：分子链的“冻结保护”
冷却方式
分子状态变化
快速降温使已取向的分子链结构被“冻结”，防止再结晶，锁定取向形态，确保性能稳定。
链段运动被大幅抑制，结构刚性增强，保障储存与使用过程中尺寸与性能的一致性。
高效冷却有助于获得平整光滑表面，抑制褶皱与波纹，提升光学清晰度与表观质量。
冷却效果
冷却速度宜快不宜慢；需确保全幅面温度均匀，避免局部应力；终点温度应降至室温或接近室温。
五、各功能区对薄膜性能的影响
机械性能
预热区：影响初始塑性，决定拉伸成形能力及最终强度基础；拉伸区：主导取向度，直接决定拉伸强度与弹性模量；定型区：影响尺寸稳定性与耐热性；冷却区：关系表面质量与终态性能一致性。
光学性能
拉伸区：分子取向与球晶细化是提升透明度的核心；定型区：结晶度控制不当易引发雾度上升；冷却区：快速冷却有助于维持高透光率。
加工性能
预热区：保障塑性，减少拉伸缺陷；拉伸区：决定厚度与宽度精度；定型区：影响热收缩率；冷却区：确保后续分切、复合等工序的工艺稳定性。
六、工艺优化建议
温度曲线优化
依据原料特性定制各段温度区间；保持梯度平缓，杜绝突变；定期校验温控系统精度。
拉伸参数控制
按终端用途调整拉伸倍率；匹配温度优化拉伸速度；强化张力与导向系统维护，保障拉伸均匀性。
质量监控
在线监测厚度偏差；定期抽检透光率、雾度、拉伸强度等核心指标；建立覆盖原料、工艺、成品的全流程质量追溯体系。
