英伟达拟以200亿美元收购Groq，加码实时AI推理赛道
据新浪财经报道，当地时间2025年12月24日，英伟达宣布拟以200亿美元现金收购AI芯片公司Groq，交易采用“资产许可与人才收购”（Licensing and Acqui-hire）模式。该金额刷新英伟达并购纪录，远超2019年收购Mellanox的69亿美元，并凸显AI产业正从“大模型训练为王”迈向“实时推理优先”的战略转折。
训练时代落幕，推理成为新主战场
2022至2025年初，生成式AI爆发期聚焦模型训练——OpenAI、Google、Meta等巨头大规模采购GPGPU构建训练集群，核心指标是吞吐量（Throughput）与浮点运算能力（FLOPS）。英伟达凭借CUDA生态与硬件性能确立近乎垄断地位。
进入2025年，随着大模型逐步落地应用，计算重心向推理迁移。推理指用户调用已训练模型生成内容的过程（如DeepSeek问答），尤其在实时交互场景下，延迟（Latency）成为关键瓶颈。高频交易、语音助手、自动驾驶及具身智能等应用，对毫秒级响应提出刚性需求。
传统GPU架构在此类小批量（Batch Size=1）、低延迟场景中暴露短板：其并行设计依赖高吞吐调度，难以填满庞大核心；数据需频繁往返于计算单元与外部HBM之间，遭遇“内存墙”（Memory Wall）限制，能效与延迟表现均不理想。
Groq LPU：确定性执行架构破局推理瓶颈
Groq推出语言处理单元（LPU），采用张量流处理器（TSP）设计，基于静态调度（Static Scheduling）的VLIW变体架构，与英伟达GPU的SIMT架构形成根本差异。
LPU摒弃硬件调度器、指令解码器与动态分支预测器，将全部控制逻辑移至编译阶段。所有指令执行时间、数据路径、内存读写时序均被精确规划至每一时钟周期，实现“确定性执行”（Deterministic Execution），彻底消除硬件抖动与尾部延迟（Tail Latency）。
近存SRAM设计：80TB/s带宽+纳秒级延迟
Groq LPU彻底抛弃外部DRAM（含HBM），将约230MB SRAM直接集成于芯片Die上，属典型近存计算架构。
该设计带来四大优势： • 极致带宽：片上内存带宽达80 TB/s； • 超低延迟：SRAM访问延迟仅纳秒级，远低于HBM数十纳秒； • 成本可控：SRAM工艺良率与制造成本优于HBM堆叠； • 能效优异：读写功耗低至< 0.3pJ/bit。
容量局限与Scale-out扩展方案

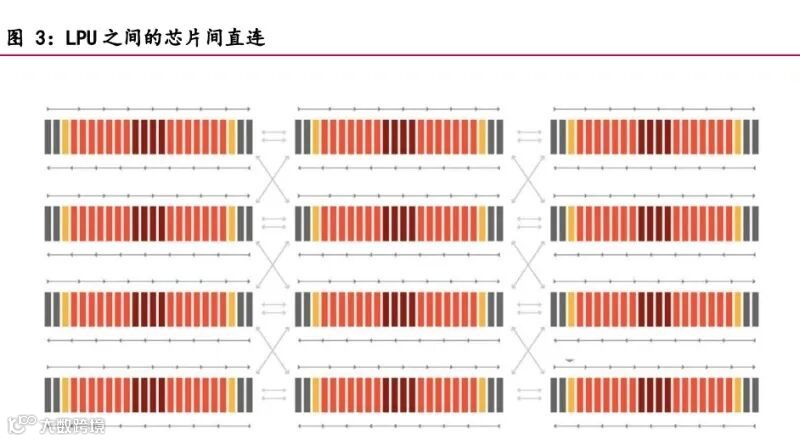

单芯片230MB内存无法容纳Llama 3 70B等主流大模型（需约140GB），Groq采用大规模芯片互连（Scale-out）策略，通过模型切分与流水线并行（Pipeline Parallelism）实现扩容。
其产品矩阵呈层级化设计： • GroqCard：基础加速卡，标配PCIe Gen4 x16接口，核心为RealScale直连连接器，绕过CPU与PCIe总线，消除通信瓶颈； • GroqNode：4U服务器节点，集成8张GroqCard，通过专有背板互联，逻辑等效为1.76GB SRAM单芯片，适配中小模型部署； • GroqRack：无交换机（Switchless）集群方案，64颗芯片级联，模型按层切分、Token接力传递，支持每秒数百至千级Token生成速度。
英伟达的战略意图：融合LPU芯粒重塑GPU架构
回顾历史，英伟达2019年收购Mellanox获得InfiniBand技术，成功构筑AI训练时代的网络护城河。但NVLink与InfiniBand仍基于冯·诺依曼架构，在推理场景中面临成本高、能效低等挑战。
本次收购意在强化推理竞争力。分析认为，未来GPU或将演进为混合处理器：CUDA核心负责“Prefill”（预填充）阶段——高并行、计算密集型任务；LPU芯粒则承担“Decode”（解码）阶段——串行化、带宽受限的Token生成，依托SRAM与确定性调度实现极速响应。
此外，Groq RealScale互连技术或融入NVLink演进路线，助力英伟达打造更低成本、更高密度的推理专用机架，在功耗与带宽效率维度构筑新一代竞争壁垒。低功耗、高存储带宽的推理能力，已成为AI芯片下一阶段主战场。
