电池保护电路测试仪是赛西安全室专为电池保护电路测试开发的设备，能够满足GB 31241 -2014中对电池组保护电路的测试要求。
使用该设备进行电池组保护电路的过压充电保护、过流充电保护、欠压放电保护、过载保护和短路保护等测试，可以自动进行500次循环测试，极大的节省了人力，提高实验室的测试能力，保证测试的可靠性。目前，设备已经在众多第三方实验室和锂电池生产企业获得应用。
测试仪工作原理
测试仪的上位机和下位机通过串口连接，上位机向下位机发送控制命令，下位机响应并上报状态，下位机通过专用测试接线连接保护电路的P+,P-及电芯端，模拟电池以及保护板的各个工作状态。
保护板测试仪上下位机连接图

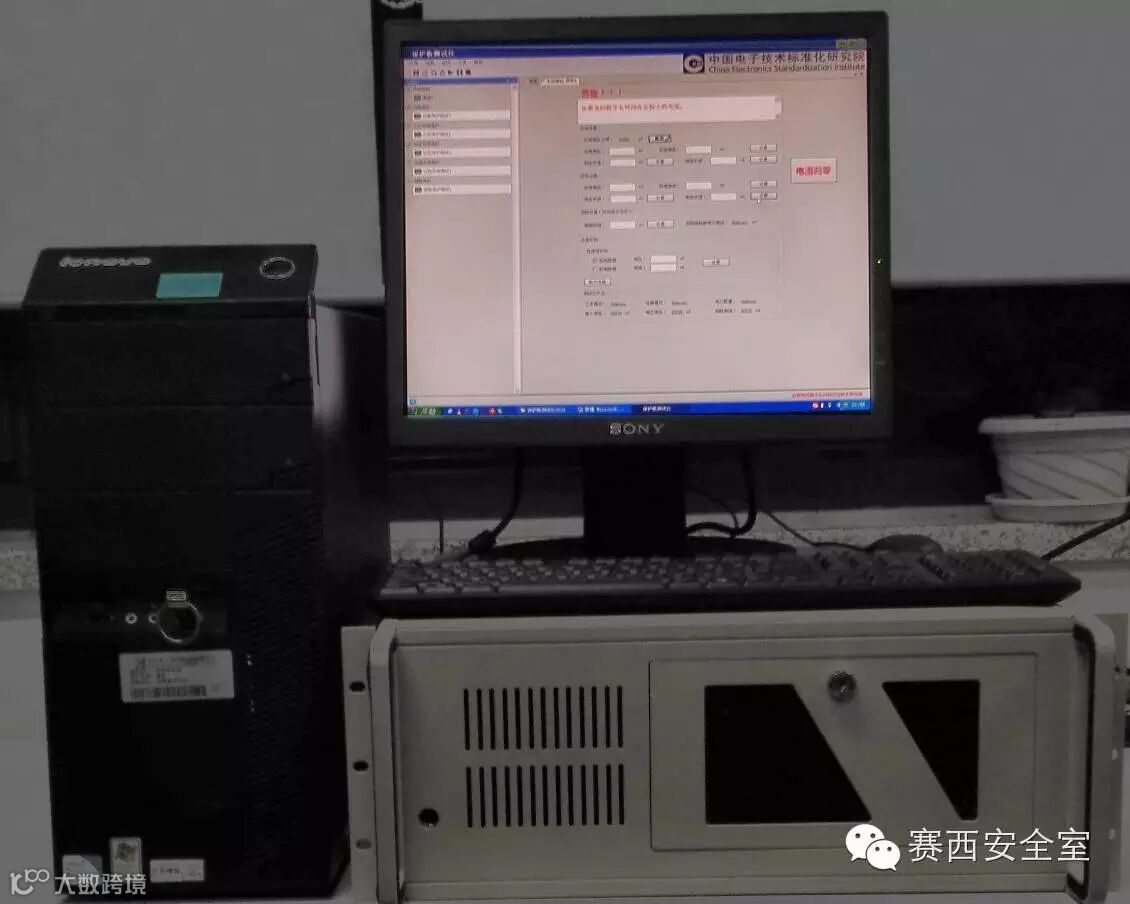

设备实物图例
三种工作模式

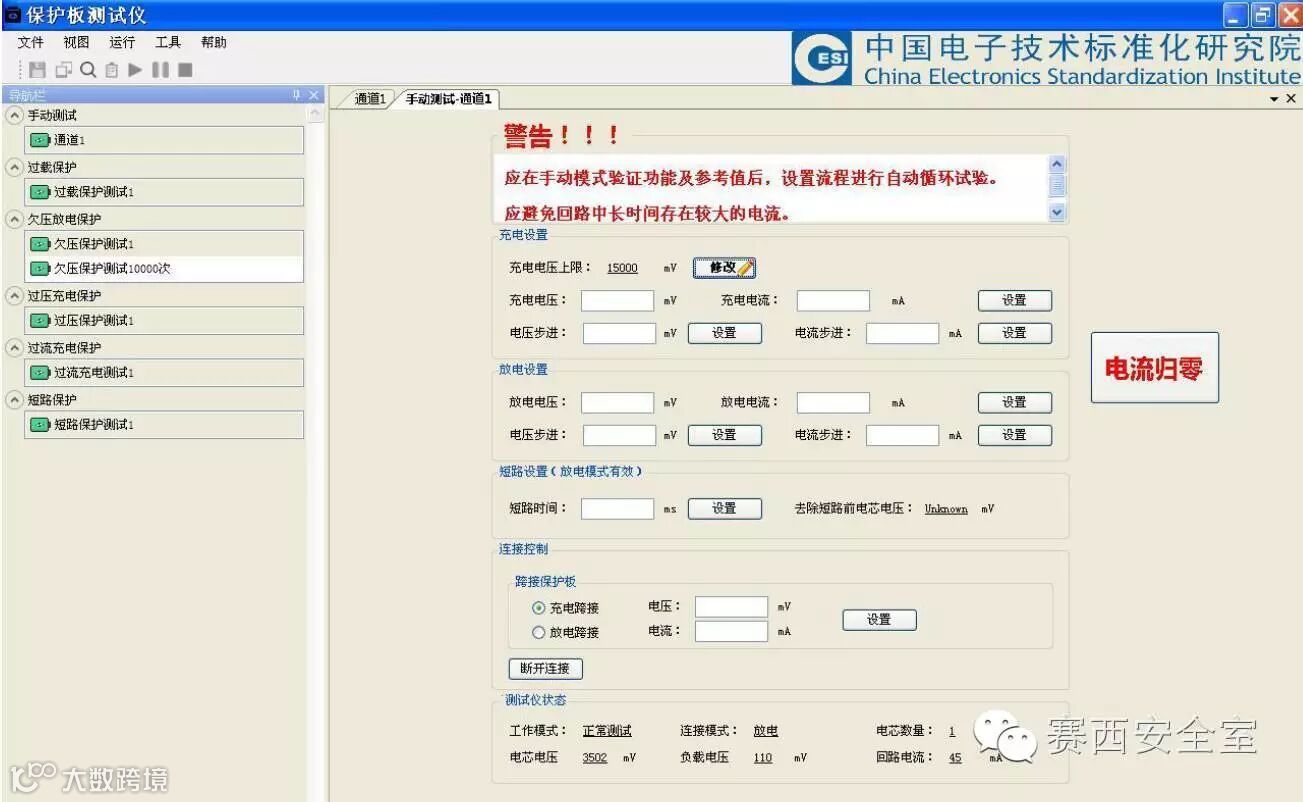

1. 手动测试，通过手动设置参数和步进式调整，快速验证保护板实际功能，以及各项功能的保护参数。

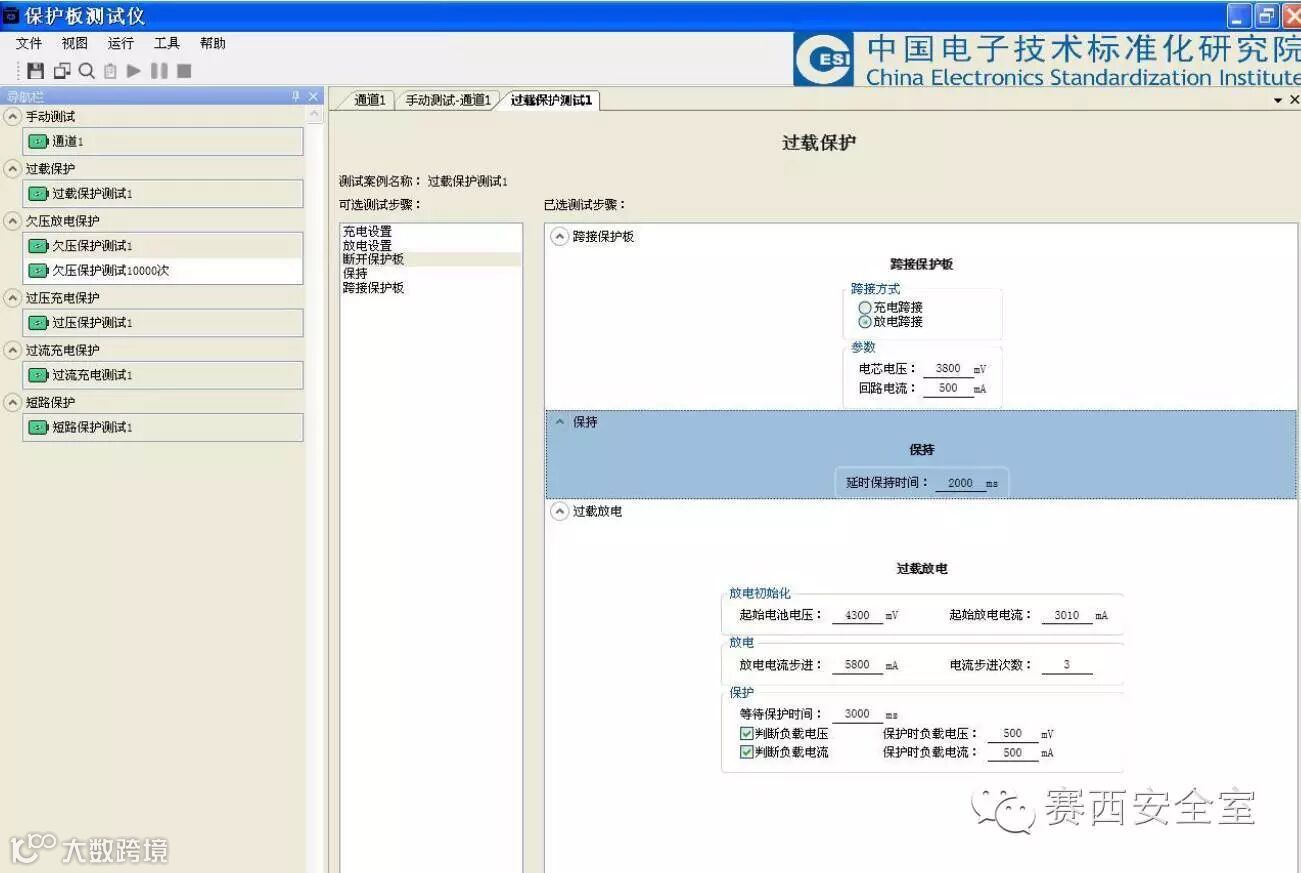

2. 自动模式，用于按照GB 31241标准进行500次循环的快速测试，可以参考手动模式的参数设置测试序列，生成、修改和加载测试序列。
3. 校准模式，用于调试或计量，出厂前已经初次校准

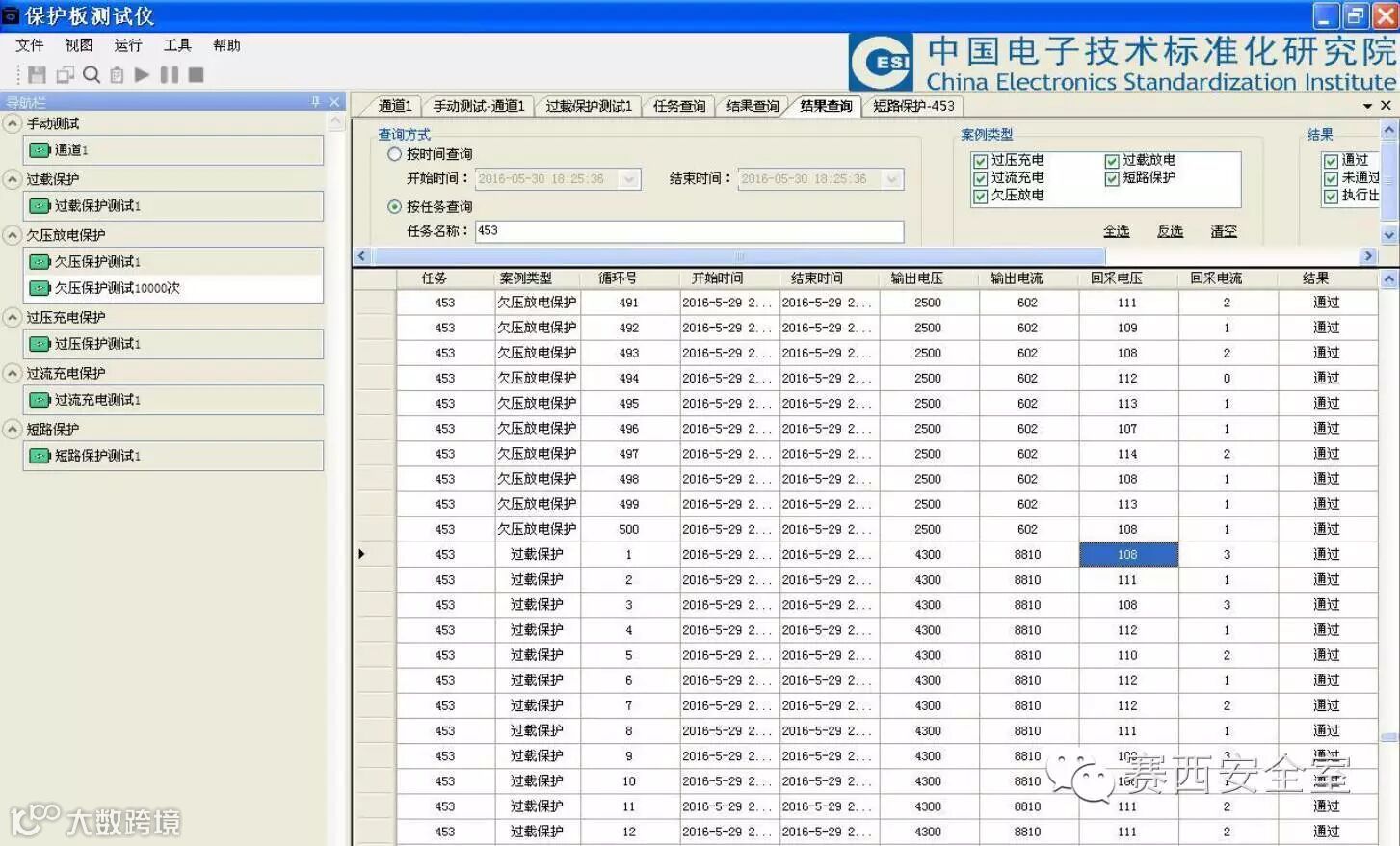

测试结果记录和分析
1.设备自动记录每次保护的确切值或状态，判定是否满足GB 31241 的要求，测试中可以查看和生成表格文件；
2.记录异常或者测试失败原因；
3.导出测试结果为表格文件，作为测试记录方便查看和分析。
主要技术参数
电源：AC 220V, 50±5Hz
电压：最大充电电压单串为6V ，多串为n*6V，最大支持扩展至4串使用。
电流：最大充放电电流15A
电压电流精度：0.2%FS+0.2%RD
单通道额定功率：350W
主机尺寸：标准工控机箱，450mm*427mm177mm
