导读：开发了某焦化厂集散控制系统。该系统承担备煤车间、炼焦车间、鼓冷车间、筛焦车间和调度室的自动控制与监测任务。

项目简介

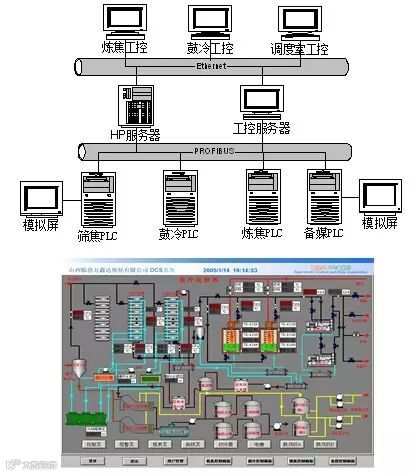

开发了某焦化厂集散控制系统。该系统承担备煤车间、炼焦车间、鼓冷车间、筛焦车间和调度室的自动控制与监测任务。系统主要由三台上位机，2个服务器，4个西门子PLC和2个大屏幕模拟屏组成，服务器与PLC之间通过Profibus网络连接，上位机与服务器通过工业以太网连接。双服务器冗余热备份可提高系统的可靠性，模拟屏用于显示相应车间工况，上位机监控软件使用WINCC组态开发，下位机软件使用STEP7编制。系统规模为：模拟输入69路，模拟输出23路，开关输入135路，开关输出34路。系统运行状况良好。
